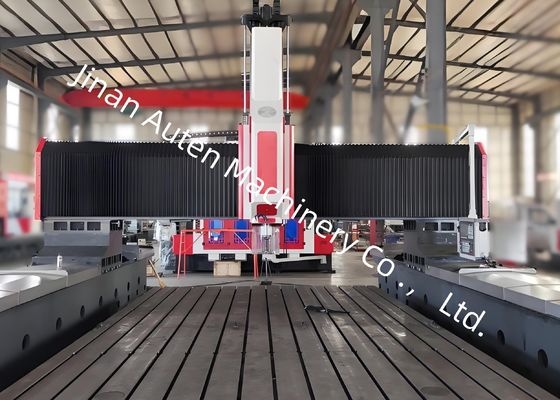

Máquina de perfuração de chapas CNC de alto desempenho de 100 mm Servo Spindle Motor Power
Aplicação do equipamento:
Esta série de máquinas CNC de perfuração e fresagem por pórtico é usada principalmente para operações de perfuração, chanframento, toque, fresagem e perfuramento em peças de componentes de placas / estruturais.Ele perfura eficientemente buracos em peças de trabalho como flangesPode perfurar furos e buracos cegos em peças de material único e materiais compostos.O processamento da máquina-ferramenta é controlado digitalmenteO sistema permite uma produção automatizada, de alta precisão, multi-variedade e em larga escala.
Estrutura do equipamento:
Este equipamento é constituído principalmente por uma bancada de trabalho de cama fundida, um pórtico móvel, uma sela móvel, uma cabeça de força de perfuração e fresagem, um dispositivo de lubrificação automática e um dispositivo de proteção,um dispositivo de refrigeração circulanteOs guias de rolamento fornecem suporte e orientação, enquanto os acionamentos de parafusos de precisão garantem alta precisão de posicionamento e repetibilidade.
1Cama e mesa de trabalho:
O leito e a mesa de trabalho são feitos de ferro cinza (HT250) como fundidos integrais, submetidos a recozimento secundário e tratamento de envelhecimento,e são usinados com precisão para garantir uma excelente rigidez dinâmica e estática sem deformaçãoA superfície da mesa de trabalho é constituída por ranhuras em T de precisão, dispostas de forma racional para a fixação das peças de trabalho.Assegurar a distribuição uniforme da força nos deslizamentos da pista, aumentando significativamente a rigidez e a resistência da máquina-ferramenta às forças de tracção e de compressão.permitindo que o pórtico se mova ao longo do eixo YOs parafusos ajustáveis estão distribuídos na base da cama, permitindo um ajustamento conveniente do nível horizontal da cama e da mesa de trabalho.
2Portão móvel:
O pórtico móvel é feito de ferro cinzento (HT250) e possui dois guias lineares de rolagem de carga ultra elevada instalados no lado dianteiro do pórtico.Um conjunto de pares de parafusos de esferas de precisão e um servomotor permitem que o deslizamento da cabeça de potência se mova na direção do eixo XAs cabeças de potência de perfuração são instaladas no slide da cabeça de potência.
3- Selim em movimento:
A sela móvel é um componente estrutural de ferro fundido de precisão.e um redutor planetário de alta precisão ligado a um servomotorÉ também dotado de um cilindro equilibrado por nitrogénio, que equilibra o peso da cabeça de potência para reduzir a carga no parafuso de esferas e prolongar a sua vida útil.Ele dirige a cabeça de força de perfuração para se mover na direção do eixo Z, permitindo funções como alimentação rápida, alimentação de trabalho, retração rápida e parada.
Tabela de parâmetros técnicos:
| Nome |
Ponto |
Valor do parâmetro |
| Dimensões máximas de processamento da peça |
Comprimento × largura (mm) |
3000*2500 |
| Altura do pórtico (mm) |
1000 (também pode ser determinado com base na base) |
| Bancos de trabalho |
Largura da ranhura em T (mm) |
28 |
| Cabeça de força de perfuração vertical do tipo ram |
Quantidade (unidade) |
1 |
| Orifícios de torneamento |
BT1cultura |
| Diâmetro de perfuração (aço carbono comum) (mm) |
Φ1-Φ90 |
| Diâmetro do toque (mm) |
M3-M30 |
| Velocidade do fuso (r/min) |
30 ~ 3000 |
| Potência do motor do servo-fuso (kW) |
22 kW |
| Distância entre a face inferior do fuso e a mesa de trabalho (mm) |
200 a 1200 |
| Movimento lateral da cabeça de potência (eixo X) |
Viagem lateral máxima (mm) |
2500 |
| Velocidade de movimento lateral (m/min) |
0 ~ 8 |
| Potência do servomotor de movimento lateral (kW) |
4.2*1 |
| Movimento longitudinal do pórtico (eixo Y) |
Distância máxima de alimentação (mm) |
3000 |
| Velocidade de movimento da alimentação (m/min) |
0 ~ 8 |
| Potência do servomotor de alimentação (kW) |
4.2*2 |
| Movimento de alimentação por deslizamento vertical (eixo Z) |
Distância máxima (mm) |
1000 |
| Velocidade de movimento (m/min) |
0 ~ 6 |
| Potência do servomotor (kW) |
3.6*1 (freno) |
| Precisão de posicionamento em três eixos |
X/Y/Z/A/B/C |
± 0,015/1000 mm |
| Precisão de posicionamento repetido em três eixos |
X/Y/Z/A/B/C |
± 0,01/1000 mm |
| Dimensões externas |
8200*6500*5000 mm |
