Indústria Aplicável:
Este equipamento é especificamente projetado para operações de puncionamento, marcação e furação em chapas de aço na indústria de torres de aço. Além disso, é versátil o suficiente para realizar tarefas de puncionamento, furação e marcação em chapas de metal em vários outros setores industriais.
Características do Produto:

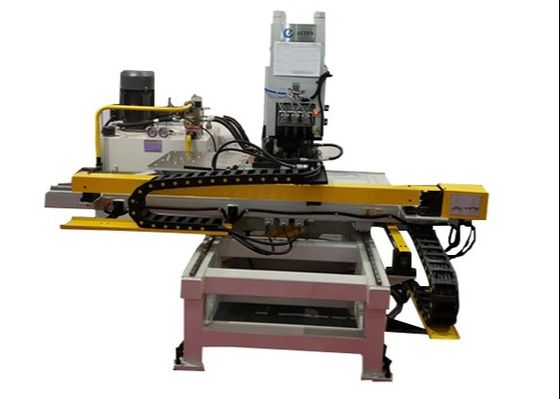

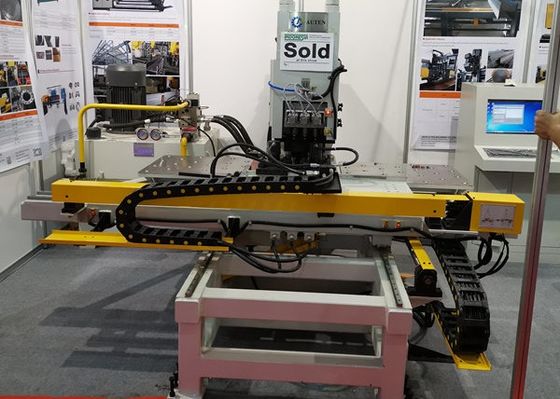

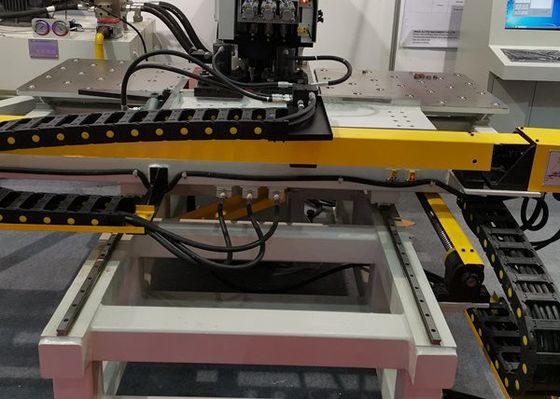

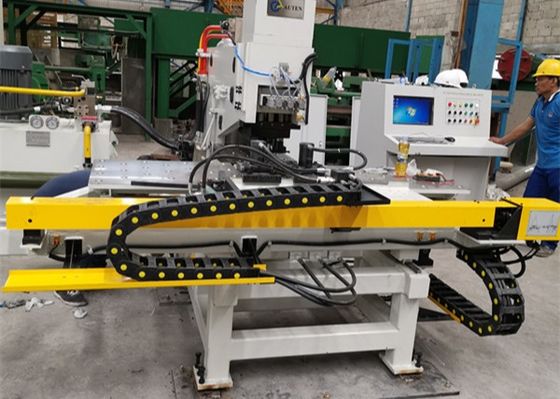

1. Design Estrutural Robusto e Operação Avançada A estrutura da máquina é construída através de soldagem de chapas em forma de C, garantindo excelente rigidez e proporcionando uma área de trabalho espaçosa. Equipada com três estações de matrizes, incluindo uma dedicada à marcação, a máquina permite a troca automática de estações de matrizes. O sistema de fixação é altamente adaptável a diferentes peças, utilizando um defletor zero como referência de datum e suportando as peças em uma mesa de trabalho com rolamentos de esferas. Os movimentos nos eixos X e Y são precisamente controlados por servomotores e acionamentos por fuso de esferas, enquanto as posições de puncionamento são gerenciadas por um sistema PLC, permitindo processos de usinagem totalmente automatizados. Uma vez que o programa da peça é inserido pelo operador, ele pode ser reutilizado para operações subsequentes.
2. Operação CNC de Alta Eficiência
Aproveitando a tecnologia CNC avançada e os mecanismos de alimentação acionados por servomotor, a máquina oferece eficiência de processamento excepcional e garante a precisão estável da peça durante as operações.
3. Design de Componentes Modulares
Os principais componentes funcionais são projetados com uma estrutura de montagem modular, facilitando a manutenção e minimizando o tempo de inatividade para reparos.
4. Processamento Multifuncional
Capaz de realizar operações de puncionamento, marcação e furação em uma única chapa, otimizando os fluxos de trabalho de produção e aumentando a produtividade.
5. Unidade de Furação Otimizada
A unidade de furação incorpora funções como descida rápida, avanço lento durante a usinagem e retração rápida, otimizando a eficiência operacional e reduzindo o tempo total de processamento.
6. Programação Amigável
O processo de programação é intuitivo e flexível. Os usuários podem inserir diretamente os diâmetros dos furos, posições e quantidades de peças no computador. Além disso, a máquina suporta programas gerados por software de lofting e permite a conversão direta de dados CAD/CAM, garantindo a integração perfeita com os sistemas de projeto e fabricação existentes.
Especificações:
| Modelo |
BNC100 |
BNCZ100 |
| Tamanho máximo da peça L×W(mm) |
1500×800 |
| Diâmetro máximo de puncionamento (mm) |
Φ26 |
| Diâmetro máximo de furação (mm) |
/ |
Φ50 |
| Espessura da chapa (mm) |
Puncionamento |
5～25 (Q235) |
| Furação |
40 |
| Força de puncionamento (kN) |
1000 |
| Força de marcação (kN) |
800 |
| Distância mínima entre o furo e a borda da chapa (mm) |
Puncionamento |
25 |
| Furação |
Depende do diâmetro do furo |
| Tamanho do caractere(mm) |
14×10×19 |
| Nº de caracteres |
12 |
| Estações de matrizes |
3 |
4 |
| Velocidade de avanço da furação(mm/min) |
/ |
25~280 |
| Curso do fuso de furação(mm) |
/ |
180 |
| Velocidade de rotação do fuso de furação(r/min) |
/ |
120~560 |
| Precisão |
De acordo com GB2694 |
| Modo de programação |
Entrada por teclado, interface RS232 e interface USB |
| Dimensões totais L×W×H (mm) |
3200×3000×1900 |
3200×3000×2600 |
| Peso da máquina (kg) |
Cerca de 5400 |
Cerca de 5800 |
