Descrição do Produto:

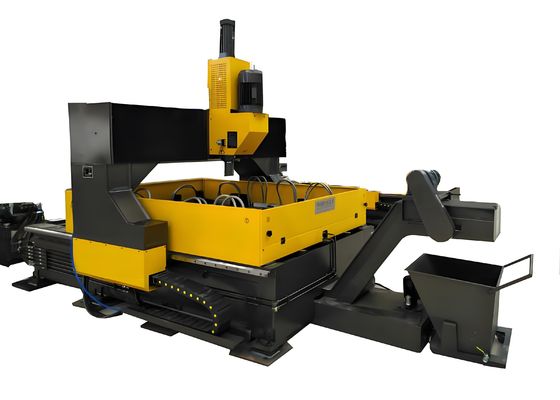

A Máquina de Perfuração de Chapa de Aço CNC de Baixa Velocidade é aplicada a operações de perfuração para chapas e flanges de metal nas indústrias de construção, pontes, torres de aço e estruturas de aço. Possui um design estrutural do tipo pórtico, com os eixos X, Y e Z acionados por servomotores por meio de parafusos de guia de esferas de precisão. Isso permite o posicionamento automático, preciso e rápido, bem como a conclusão automatizada dos processos de perfuração.
Vantagens da Máquina de Perfuração de Chapa de Aço CNC de Baixa Velocidade / Máquina de Perfuração de Chapa de Aço:

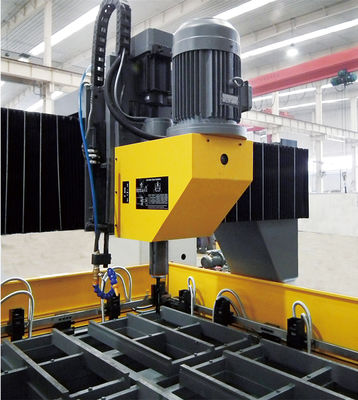

1. Sistema de Fuso de Alto Desempenho
O fuso BT50, juntamente com brocas de liga de alta velocidade refrigeradas internamente, garante um processamento estável em alta velocidade, aumentando significativamente a eficiência da perfuração. Esta configuração oferece furos lisos e sem rebarbas com acabamento de superfície superior.

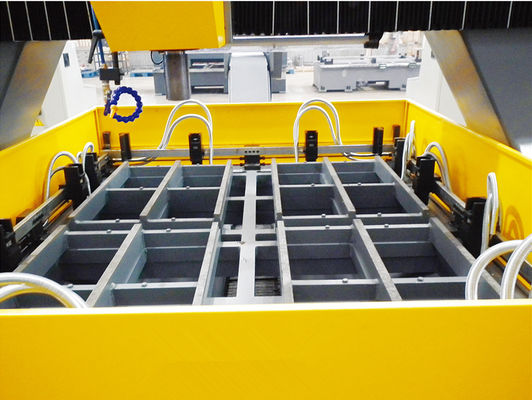

2. Mecanismo de Fixação Hidráulica Confiável
A mesa da máquina de perfuração CNC é equipada com vários conjuntos de grampos hidráulicos, proporcionando uma fixação robusta da peça. Isso garante precisão de perfuração e segurança operacional durante todo o processo de usinagem.
3. Sistema de Controle Totalmente Automatizado
Com um mecanismo de controle totalmente automatizado, a máquina permite a programação intuitiva e o monitoramento da operação em tempo real por meio de um computador superior. Esta interface amigável simplifica a operação da máquina e o rastreamento do status para maior produtividade.
Especificações:
| Modelo |
PZ2012 |
PZ2016 |
PZ3016 |
| Tamanho máximo da peça de trabalho (mm) |
uma peça |
2000×1000 |
2000×1600 |
3000×1600 |
| duas peças |
1000×1000 |
1600×1000 |
1600×1500 |
| quatro peças |
1000×500 |
800×500 |
1500×800 |
| Espessura máxima da peça de trabalho |
100mm, pode sobrepor o processamento para chapas mais finas |
| Cone Morse |
#4 |
| Diâmetro máximo de perfuração |
Φ50mm |
| Fuso de perfuração |
Velocidade de rotação (rpm) |
120－560 (Ajuste de velocidade contínuo) |
| Curso máximo de avanço (mm) |
350 |
| Potência do motor (kW) |
5.5 |
| Nº de grampos |
12 |
| Potência do motor (kW) |
Servomotores |
Eixo X |
1.3 |
| Eixo Y |
1.3 |
| Eixo Z |
0.85 |
| Peso (t) |
Cerca de 5.3 |
Cerca de 6.3 |
Cerca de 7 |
| Dimensões gerais (C×L×A) (m) |
Cerca de 4.5x2.2x2.8 |
Cerca de 4.5x2.6x2.8 |
Cerca de 5.5x2.6x2.8 |
