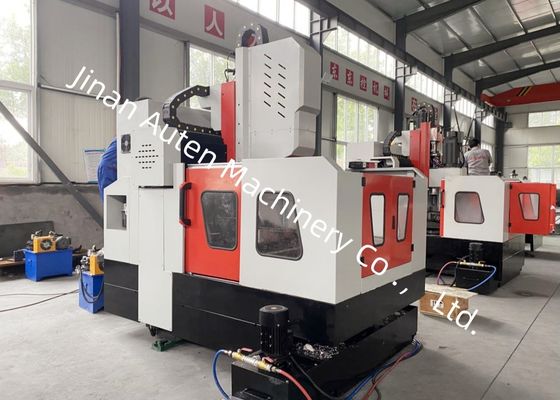

Máquina de perfuração e fresagem de chapas CNC de 600 x 600 mm com sistema de controlo digital e sistema eléctrico

Aplicação:

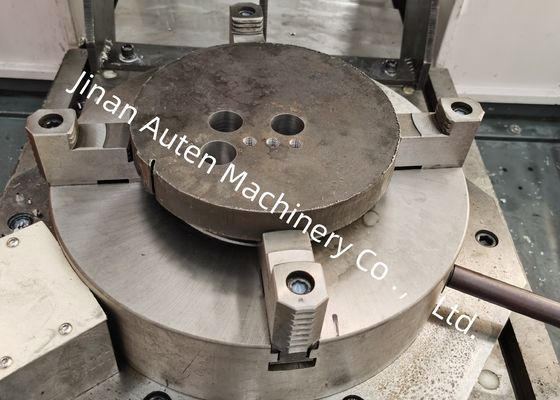

A máquina de perfuração e fresagem tipo pórtico CNC é utilizada principalmente para perfuração, chanfradura, rosqueamento e fresagem de peças de placa/estruturais com espessura de flanges, discos, anéis, placas e outras peças dentro da faixa efetiva. Furos passantes e furos cegos podem ser realizados em peças de material único e materiais compósitos. O processo de usinagem é controlado digitalmente e a operação é muito conveniente. Pode realizar automação, alta precisão, múltiplas variedades e produção em massa.

Estrutura do equipamento:
O equipamento é fundido integralmente, composto principalmente por mesa de trabalho, pórtico de viga fixa, sela deslizante móvel, cabeçote de potência de perfuração e fresagem, dispositivo de lubrificação automática, dispositivo de proteção, dispositivo de resfriamento circulante, sistema de controle digital, sistema elétrico, etc. Suporte e orientação de pares de trilhos rígidos rolantes, acionamento de pares de parafusos de precisão, a máquina-ferramenta possui alta precisão de posicionamento e precisão de posicionamento repetido.

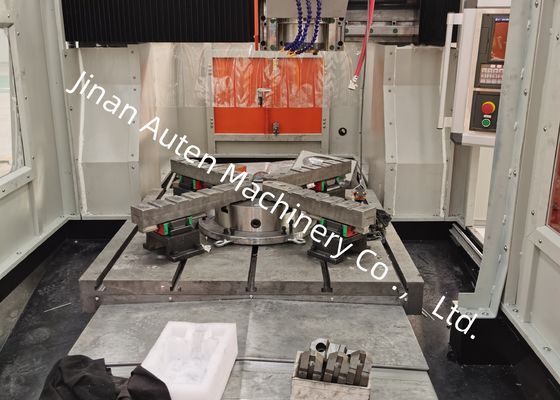

Mesa de trabalho com ranhura em T:
A mesa de trabalho é feita de ferro cinzento (HT250), que é finalizado por tratamento de revenido secundário e tratamento de envelhecimento por vibração, com boa rigidez e sem deformação.

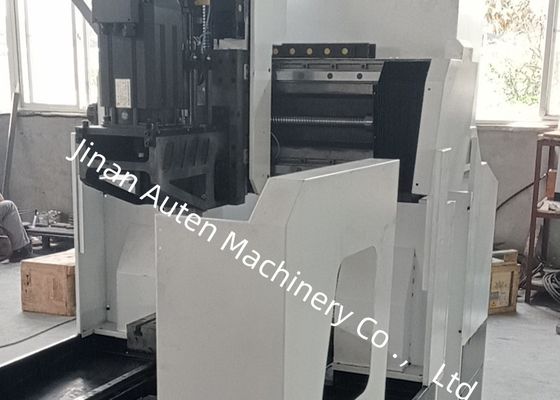

Pórtico tipo viga fixa:
O pórtico é feito de ferro cinzento (HT250). A parte frontal do pórtico é equipada com dois pares de guias lineares rolantes de alta capacidade de carga, um conjunto de parafusos de esferas de precisão e um servomotor para fazer a placa deslizante do cabeçote de potência se mover na direção do eixo Y, o cabeçote de potência de perfuração é instalado na placa deslizante do cabeçote de potência. O movimento do pórtico é realizado pela rotação do parafuso de esferas acionado pelo servomotor através do acoplamento de precisão.

Especificações:
