Máquina de Perfuração e Fresagem CNC para Chapas 1600*1600mm, Parafusos de Esferas de Precisão, Servomotores

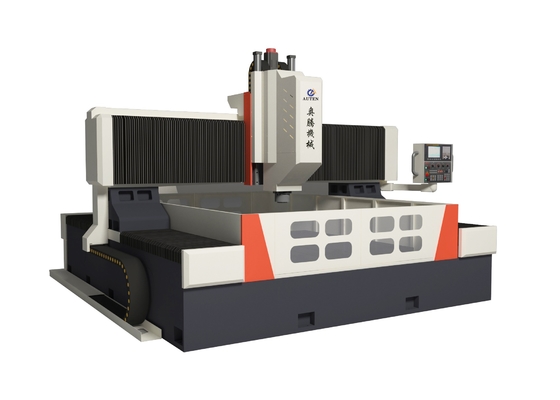

Máquina de Perfuração e Fresagem CNC Modelo PHD1616


Estrutura da máquina:

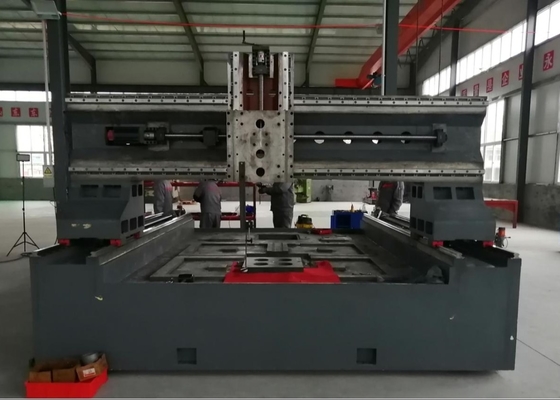

A base da máquina é fundida, composta principalmente por mesa de trabalho, pórtico móvel, sela deslizante móvel, cabeçote de furação e fresagem, dispositivo de lubrificação automática, dispositivo de proteção, dispositivo de resfriamento circulante, sistema de controle digital, sistema elétrico, etc. Suporte e orientação de pares de trilhos rígidos rolantes, acionamento de pares de parafusos de precisão, a máquina-ferramenta possui alta precisão de posicionamento e precisão de posicionamento repetido.
1. Mesa de trabalho
A mesa de trabalho é feita de ferro cinzento (HT250), que é finalizado por tratamento de revenimento secundário e envelhecimento por vibração, com boa rigidez e sem deformação. A superfície de trabalho adota estrutura de fundição.
2. Pórtico móvel:
O pórtico móvel é feito de ferro fundido cinzento (HT250). O lado frontal do pórtico é equipado com dois pares de guias lineares rolantes de alta capacidade de carga, um conjunto de parafusos de esferas de precisão e um servomotor, de modo que o cabeçote de potência deslizante seja usado como eixo Y. Ao se mover na mesma direção, o cabeçote de furação é instalado na placa deslizante do cabeçote de potência. O movimento do pórtico é realizado pela rotação do parafuso de esferas acionado pelo servomotor através do acoplamento de precisão.



3.​Sela móvel:
A sela deslizante é uma estrutura de ferro fundido de precisão. A sela deslizante é equipada com duas mesas deslizantes CNC de trilho rígido de alta capacidade de carga, um conjunto de pares de parafusos de esferas de precisão e um redutor planetário de alta precisão conectado ao servomotor para acionar a furação de potência. A cabeça se move na direção do eixo Z, o que pode realizar o avanço rápido, avanço de trabalho, retrocesso rápido, parada e outras ações do cabeçote de potência. Possui as funções de quebra automática de cavacos, remoção de cavacos e pausa.



4. Cabeçote de furação:


Especificações:
