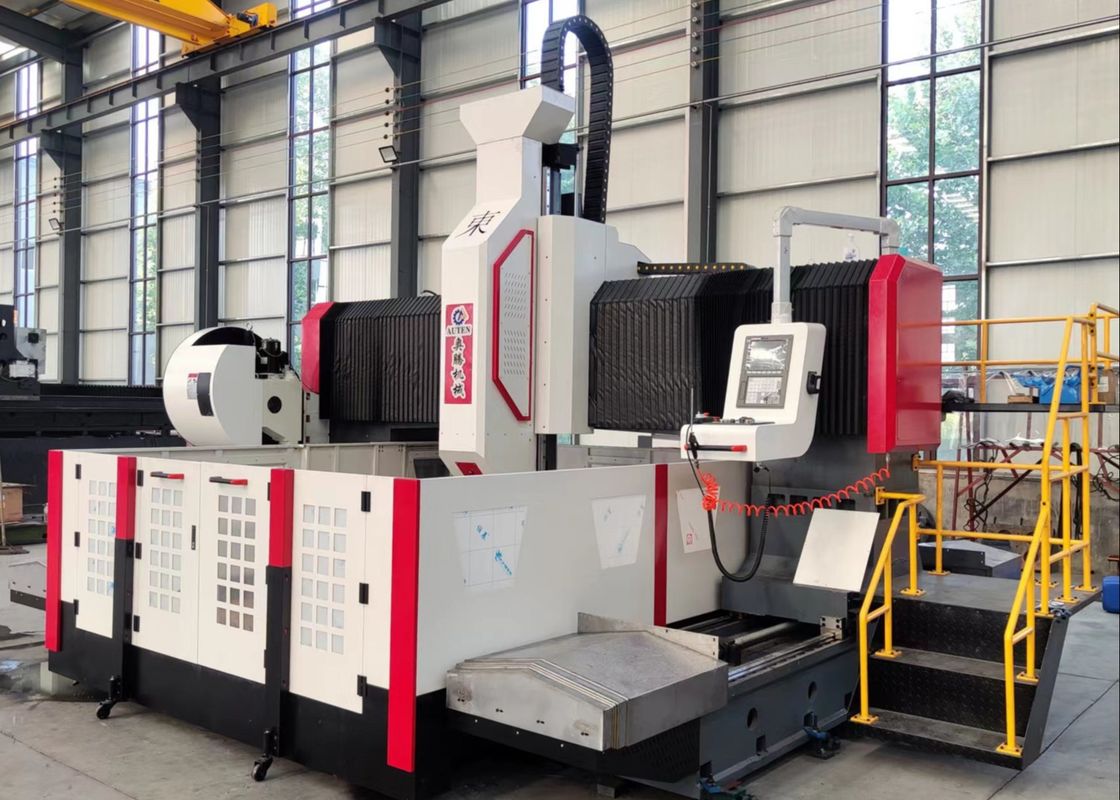

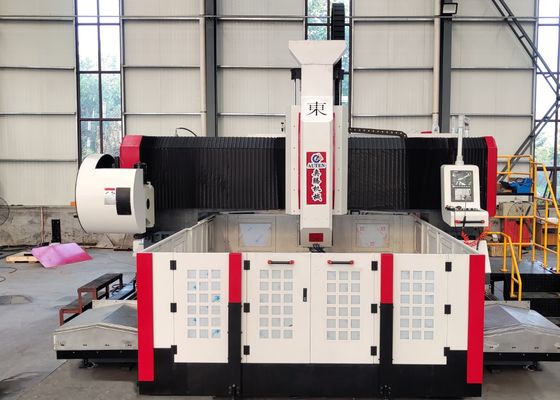

Máquina de perfuração e fresagem de chapas CNC de alta velocidade para processamento de alta eficiência

Alta VelocidadeCNCChapaPerfuraçãoe FresagemMáquinaModeloPHD2525Aplicação:

Usada para perfuração, chanfragem, rosqueamento e fresagem de peças de chapa/estrutura.

É utilizada principalmente para processamento de perfuração de alta eficiência de flanges, discos, anéis, chapas e outras peças cuja espessura esteja dentro da faixa efetiva. Perfurações passantes e furos cegos podem ser realizados em peças de material único e materiais compósitos. O processo de usinagem da máquina-ferramenta é controlado digitalmente, e a operação é muito conveniente. Pode realizar automação, alta precisão, múltiplas variedades e produção em massa.

Estrutura da máquina:

A base da máquina é fundida, composta principalmente por mesa de trabalho, pórtico móvel, sela deslizante móvel, cabeçote de força de perfuração e fresagem, dispositivo de lubrificação automática, dispositivo de proteção, dispositivo de resfriamento circulante, sistema de controle digital, sistema elétrico, etc. Suporte e orientação de pares de trilhos rígidos rolantes, acionamento de pares de parafusos de precisão, a máquina-ferramenta tem alta precisão de posicionamento e precisão de posicionamento repetido.

1. Base e bancada:

A base é uma peça soldada de tubo retangular, que é recozida em alta temperatura antes do processamento, e recozida duas vezes após o semi-acabamento para remover a tensão, e então processada para acabamento, o que pode garantir a estabilidade da precisão da máquina-ferramenta. A mesa de trabalho é uma fundição integral de ferro cinzento (HT250), que é acabada após tratamento de recozimento e envelhecimento secundário, com boa rigidez dinâmica e estática e sem deformação. Existem ranhuras em T bem planejadas na superfície de trabalho para fixar as peças. Dois guias lineares de alta precisão são instalados em ambos os lados da base da base, para que os trilhos-guia possam ser uniformemente tensionados e melhorar muito a rigidez e a capacidade de tração e compressão da máquina-ferramenta. O sistema de acionamento adota servomotor AC e par de parafusos de esfera de precisão. Faça o pórtico se mover na direção do eixo Y. Parafusos ajustáveis são distribuídos na superfície inferior da base, o que pode ajustar facilmente o nível da bancada da base.

Pórtico Móvel

O pórtico móvel é fundido em ferro cinzento (HT250), e dois trilhos-guia lineares com capacidade de carga ultra-alta são instalados na parte frontal do pórtico. Um conjunto de par de parafusos de esfera de precisão e um servomotor fazem a placa deslizante do cabeçote de força se mover na direção do eixo X, e os cabeçotes de força de perfuração são instalados na placa deslizante do cabeçote de força. O movimento do pórtico é realizado pelo servomotor que aciona a rotação da porca de esfera no parafuso de esfera através do acoplamento de precisão.

E

specificações:Tamanho da peça
