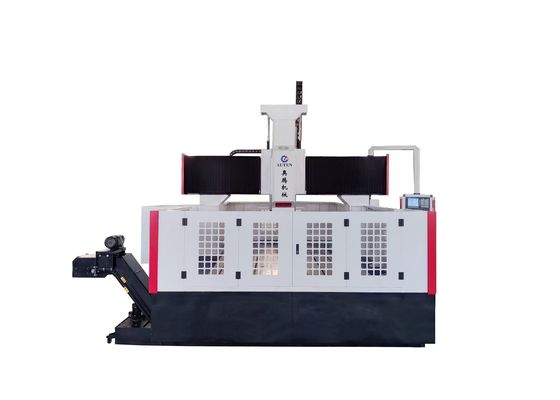

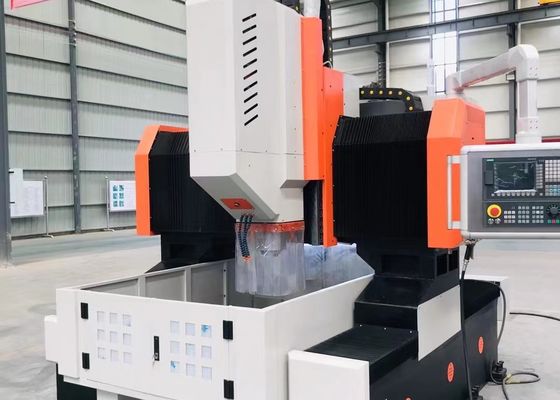

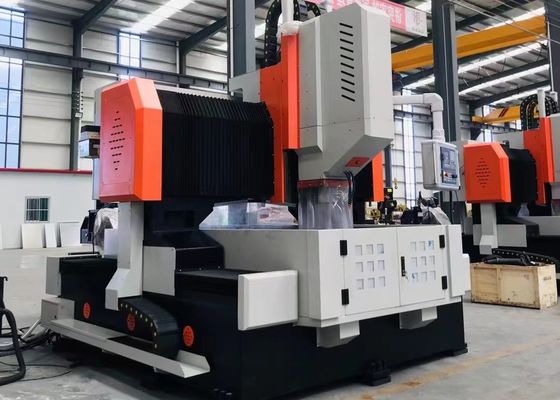

2000 X 2000 mm Tamanho das peças de trabalho Máquina de perfuração de chapas CNC estável e durável 50 mm de diâmetro Para usinagem de chapas / componentes estruturais de alta precisão

Aplicação:

A máquina de perfuração e fresagem CNC tipo pórtico é projetada principalmente para realizar operações de perfuração, chanfro, rosqueamento e fresagem em componentes de placa/estruturais - incluindo flanges, discos, anéis e placas - dentro de sua faixa de processamento efetiva, independentemente de sua espessura. É capaz de perfurar furos passantes e furos cegos em peças de um único material e materiais compósitos. O processo de usinagem é controlado digitalmente, garantindo uma operação altamente amigável ao usuário, e suporta a produção automatizada com alta precisão, adaptabilidade a múltiplas variedades de produtos e escalabilidade para fabricação em massa.

Estrutura do Equipamento:

O equipamento é composto principalmente por uma mesa de trabalho, pórtico móvel, mesa deslizante móvel, cabeçote de perfuração e fresagem, sistema de lubrificação automática, mecanismo de proteção, dispositivo de resfriamento circulante, sistema de controle numérico e sistema elétrico. Suportada e guiada por pares de guias de rolamento e acionada por pares de parafusos de precisão, a máquina-ferramenta possui alta precisão de posicionamento e precisão de posicionamento repetido.

Mesa da Máquina e Bancada:

A mesa da máquina passa por soldagem, seguida de recozimento e usinagem de precisão, garantindo rigidez dinâmica e estática excepcional com estabilidade dimensional permanente.Dois guias lineares de alta precisão são montados em ambos os lados da base da mesa, permitindo a distribuição uniforme da força nos deslizadores de guia e aprimorando significativamente a rigidez, a resistência à tração e a resistência à compressão da máquina.O sistema de acionamento emprega servomotores AC combinados com conjuntos de parafusos de esferas de precisão para acionamento de dupla face, facilitando o movimento do pórtico ao longo do eixo Y.Além disso, a bancada é integrada com um sistema de fixação por cilindro hidráulico para fixação segura da peça.

Pórtico Móvel:

O pórtico móvel é construído a partir de fundidos de ferro cinzento (HT250), com dois guias lineares de rolamento de carga ultra-alta montados em sua face frontal.Um conjunto de parafusos de esferas de precisão, em conjunto com um servomotor, permite que a placa deslizante do cabeçote de potência se mova ao longo do eixo X, e o cabeçote de perfuração é fixado a esta placa deslizante.O movimento do pórtico é facilitado por um servomotor, que aciona a rotação da porca do parafuso de esferas no parafuso de esferas por meio de um acoplamento de precisão para obter um movimento suave e preciso.
