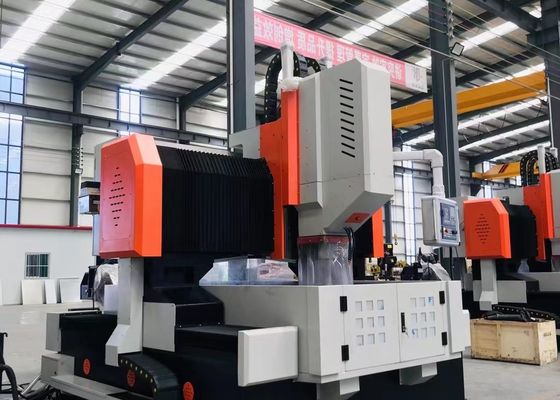

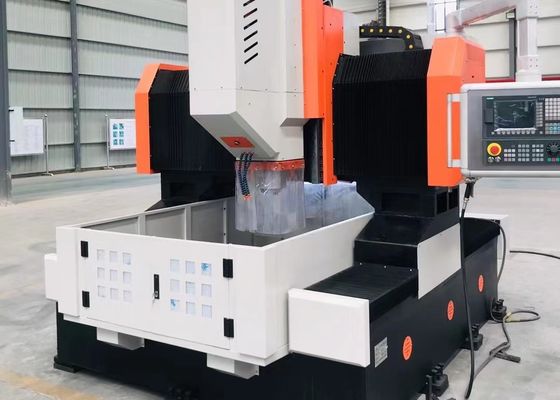

Máquina de Fresagem CNC com Saída Central de Broca e Junta Rotativa de Alta Velocidade com Motor de Eixo Servo Dedicado para Processamento de Precisão

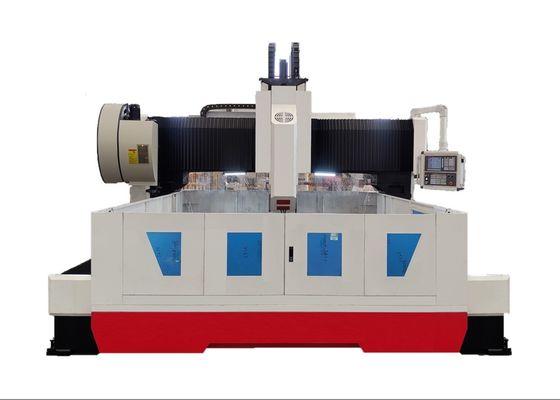

Máquina de perfuração e fresagem de chapas CNC de alta velocidade Modelo PHD2020

Sade móvel:

A sela móvel é um componente estrutural de ferro fundido de precisão.e um redutor planetário de alta precisão ligado a um servomotorEsta configuração equilibra o peso da cabeça de potência, reduzindo a carga sobre o parafuso e prolongando a sua vida útil.Aumentar a capacidade de produção e de comercializaçãoEle também possui funções como quebra automática de chips, retirada de chips e pausa.

cabeça de perfuração:

A cabeça de potência de perfuração adota um motor servo-fuso dedicado, que impulsiona um fuso de precisão dedicado através de uma correia síncrona dentada para aumentar o binário.O fuso adota um lado dianteiro quatro e traseiro dois tipo seis filas japonês rolamento de contato angular para alcançar mudança de velocidade gradualO fuso é equipado com um sistema pneumático de troca de ferramentas para fazer a substituição de ferramentas rápida e conveniente.Os eixos X e Y podem ser ligados e o controlo de circuito semi-fechado é adotado para realizar funções de interpolação lineares e circularesA extremidade do fuso é um buraco cônico BT50, equipado com uma junção rotativa de alta velocidade, e pode ser processada com uma saída de centro de perfuração em U de alta velocidade.

Dispositivo de transmissão:

Adota um projeto de alta precisão de trilhos de guia e deslizadores importados de Taiwan, que funciona sem problemas e melhora efetivamente a capacidade de carga pesada.

1O eixo X e o eixo Z adotam, respectivamente, dois guias lineares rolantes como trilhos de guia e de carga para movimento lateral e longitudinal.Pode satisfazer os requisitos técnicos de perfuração de alta velocidadeA transmissão do eixo X e do eixo Z adota servomotores AC para conduzir o parafuso de bola de precisão para girar e realizar movimento linear.

2Existem dois guias lineares de rolagem pesada em ambos os lados do eixo Y, um dos quais é uma estrutura suspensa lateral, que juntos formam a pista deslizante do eixo Y.Ele pode atender aos requisitos de resistência de alta rigidez do quadro de pórtico, e também pode satisfazer as vantagens técnicas de baixo coeficiente de atrito, velocidade de movimento rápida, bom desempenho de absorção de vibrações e longa vida útil.A transmissão do eixo X adota tecnologia de tração síncrona de servomotor duplo, ou seja, um servomotor em cada lado, sincroniza a rotação do parafuso de esferas, move a estrutura do pórtico e realiza o usinagem CNC.

Dispositivo de lubrificação automática e dispositivo de proteção:

Esta máquina-ferramenta está equipada com um dispositivo de lubrificação automática de pressão parcial volumétrica fabricado em Taiwan, que pode lubrificar automaticamente os trilhos de guia, parafusos de chumbo,de peso superior a 200 g/m2, mas não superior a 300 g/m2Os eixos X e Y da máquina-ferramenta estão equipados com tampas protetoras à prova de poeira,e protetores contra salpicos à prova d'água são instalados em torno da bancada de trabalho.

Interferômetro a laser:

Cada dispositivo é calibrado com o interferômetro laser API americano para inspecionar e compensar com precisão o erro de passo, reação negativa, precisão de posicionamento, precisão de posicionamento repetida, etc.para assegurar a estabilidade dinâmica e estática e a precisão de processamento da máquinaPara garantir a precisão de processamento 3D e circularidade da máquina.
