3000*3000 Tamanho da peça BT50 Máquina de perfuração de chapas CNC 30 KW Potência do motor do servo-fuso

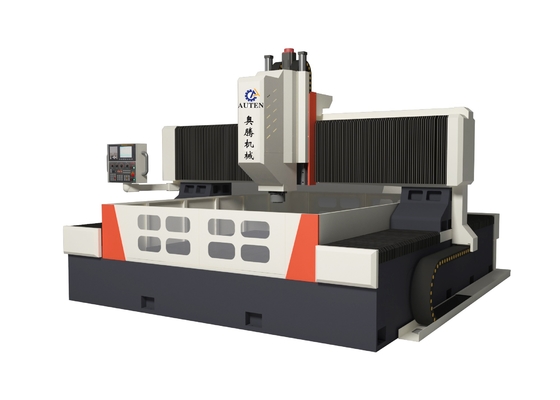

Máquina de perfuração de placas CNC para peças de 3000*3000, modelo PHD3030, potência do motor do fuso servo de 30 KW

Cabeçote de perfuração:

O cabeçote de perfuração adota um motor de fuso servo dedicado, e a correia síncrona dentada com engrenagem desacelera para aumentar o torque para acionar o fuso de precisão. O fuso adota os rolamentos de contato angular japoneses de cinco fileiras, três dianteiros e dois traseiros, para obter uma mudança de velocidade contínua. O fuso é equipado com um sistema pneumático de troca de ferramentas para permitir a substituição rápida e conveniente da ferramenta, a alimentação é acionada por um motor servo e um fuso de esferas. Os eixos X e Y podem ser interligados, usando controle de malha semi-fechada, que pode realizar funções de interpolação linear e circular. A extremidade do fuso é um furo cônico BT50, equipado com uma junta rotativa de alta velocidade Rotofors italiana, e pode usar um centro de perfuração em U de alta velocidade para descarregar água.

Dispositivo de lubrificação automática e dispositivo de proteção:

Equipado com o dispositivo de lubrificação automática de pressão parcial volumétrica original de Taiwan, ele pode lubrificar automaticamente vários pares de movimento, como guias, parafusos, cremalheiras, etc., sem ângulos mortos, e garantir a vida útil da máquina-ferramenta. Os eixos X e Y da máquina-ferramenta são equipados com capas protetoras à prova de poeira, e defletores à prova de respingos são instalados ao redor da bancada.

Sistema de controle CNC GSK:

Sistema especial para máquina de perfuração CNC GSK. O motor é acionado por um motor servo de série de valor absoluto de alta precisão, interface RS232 e display colorido, interface de operação em chinês, entrada USB no local/externa.

1. Com função de quebra de cavacos, o tempo de quebra de cavacos e o ciclo de quebra de cavacos podem ser definidos na interface homem-máquina.

2. Com a função de elevação da ferramenta, a altura de elevação da ferramenta pode ser definida na interface homem-máquina. Ao perfurar até esta altura, a broca é rapidamente levantada até o topo da peça e, em seguida, aparas, depois avança rapidamente para a superfície de perfuração e muda automaticamente.

3. As caixas de controle de operação centralizadas e as unidades portáteis adotam sistemas de controle numérico para facilitar a programação, armazenamento, exibição e comunicação. A interface de operação possui as funções de diálogo homem-máquina, compensação de erros e alarme automático.

4. O equipamento possui a função de visualização e reinspeção da posição do furo antes do processamento, e a operação é muito conveniente.

Sistema central de filtragem de água:

Equipado com um sistema central de filtragem de água, que pode filtrar efetivamente as impurezas no líquido de corte. O sistema interno de pulverização de água pode impedir que pinos de ferro se enrolem na ferramenta durante o processamento, reduzir o desgaste da ferramenta, prolongar a vida útil da ferramenta, melhorar o acabamento da superfície da peça e a ponta da ferramenta. O pino de saída de água de alta pressão pode proteger bem a superfície da peça, proteger a junta rotativa de alta velocidade, impedir que impurezas bloqueiem a junta rotativa e melhorar a qualidade geral da peça e melhorar a eficiência do trabalho.

Especificações:
