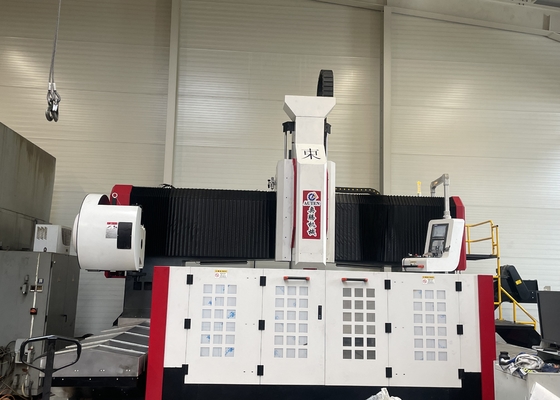

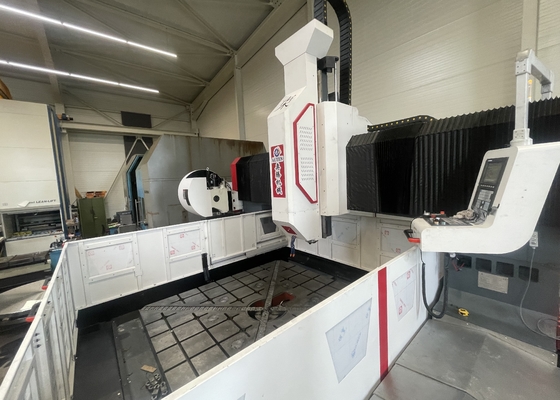

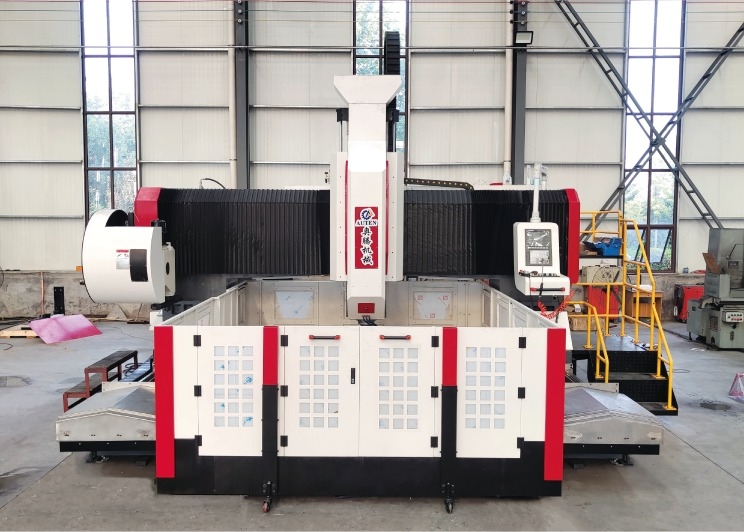

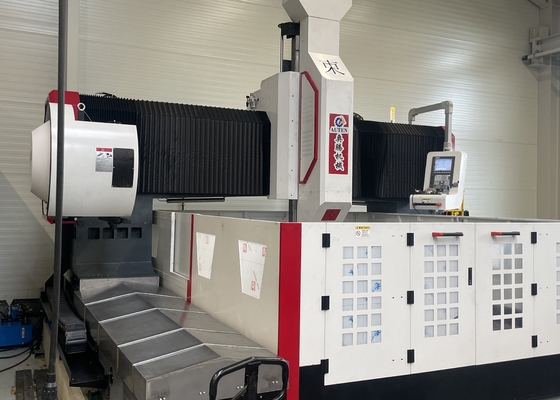

Altura do pórtico 800 mm CNC Máquina de usinagem do pórtico Flange Plate Drilling Machine Spindle taper BT50
Conveyor automático de fichas e dispositivo de arrefecimento circulante:
O equipamento é equipado com um transportador de chips automático na parte traseira da bancada de trabalho e um filtro na extremidade.A saída é ligada ao sistema central de filtragem de água com uma mangueiraO líquido de arrefecimento flui para o transportador de chips, a bomba de elevação do transportador de chips bombeia o líquido de arrefecimento para o sistema central de filtragem de saída,e a bomba de refrigeração de alta pressão circula o líquido de refrigeração filtrado para o resfriamento de corteÉ também equipado com um carrinho para o transporte de sucata, que é muito conveniente para o transporte de sucata de ferro.Quando a perfuração é de alta velocidade, a ferramenta é resfriada por saída de água interna e o resfriamento externo é utilizado para fresagem leve.
Alarme automático de baixo nível de água
1Quando o líquido de arrefecimento no filtro estiver no nível médio, o sistema se ligará automaticamente ao motor para iniciar, e o líquido de arrefecimento no transportador de chips fluirá automaticamente para o filtro.Quando chegar a um nível elevado, o motor parará automaticamente de funcionar.
2Quando o líquido de arrefecimento no filtro estiver a um nível baixo, o sistema irá automaticamente solicitar o medidor de nível para alarme, o fuso irá automaticamente retrair a ferramenta, e a máquina vai parar de trabalhar.
Função de memória de desligamento:
A operação é interrompida devido a uma falha súbita de energia, etc. Use esta função para encontrar rápida e facilmente a localização do último buraco perfurado antes da falha de energia.Os operadores podem passar rapidamente ao próximo passo, poupando tempo de busca.
Interferômetro a laser:
O interferômetro a laser é usado para calibrar, verificar e compensar com precisão o erro de passo, reação, precisão de posicionamento, precisão de posicionamento repetido, etc., para garantir a dinâmica,Estabilidade estática e precisão de processamento da máquina. Inspecção de barra de esferas Cada máquina utiliza uma barra de esferas britânica RENISHAW para calibrar a verdadeira precisão do círculo e a precisão geométrica da máquina.Uma experiência de corte circular é realizada para garantir a precisão de usinagem 3D da máquina e a precisão do círculo..
SEspecificações:
| Tamanho da peça |
LxW |
3000x3000 mm |
| Altura do pórtico |
800 mm |
| Cabeça de potência de perfuração |
Qty. |
1 |
| Espinhas cónicas |
BT2 serviços de informação |
| Diâmetro máximo de perfuração |
Φ80 mm |
| Max.espessura |
≤ 180 mm |
| Diâmetro do toque |
M3-M28 mm |
| Velocidade do fuso |
30 ~ 3000 r/min |
| Potência do motor do servo-fuso |
30 kW |
| Distância entre a extremidade inferior do fuso e a mesa de trabalho |
200-800 mm |
|
Movimento lateral da cabeça motriz
(Eixo X)
|
Max.corrida horizontal |
3000 mm |
| Velocidade de movimento lateral |
0~9 r/min |
| Servo motor de potência para movimento lateral |
1x2,4 kW |
| Movimento longitudinal do pórtico (eixo Y) |
Max. curso de alimentação |
3000 mm |
| Velocidade de movimento da alimentação |
0~9 m/min |
| Potência do servomotor de alimentação |
2x2,4 kW |
| Movimento de alimentação vertical do carvalho (eixo Z) |
Max. curso |
600 mm |
| Velocidade de movimento |
0~8 m/min |
| Potência do servomotor |
1x2,4 kW |
| Precisão de posicionamento em três eixos |
X/Y/Z/A/B/C |
0-0,02 mm/1000 mm |
| Precisão de posicionamento repetido em três eixos |
X/Y/Z/A/B/C |
0-0,01 mm/1000 mm |
| Tamanho global |
LxWxH |
4800x4500x3200 mm |
