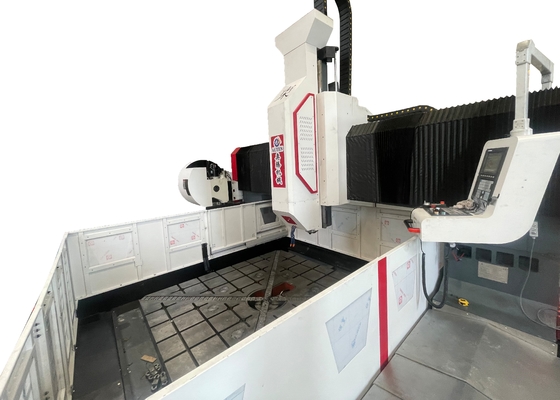

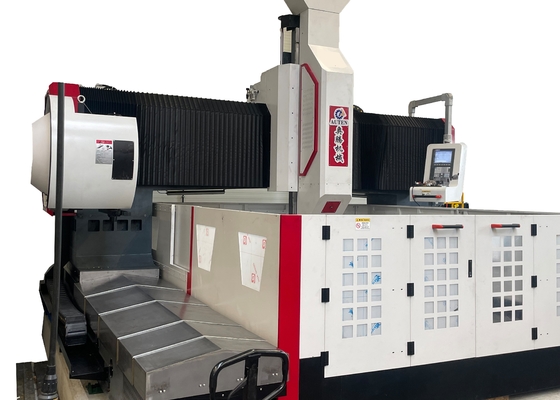

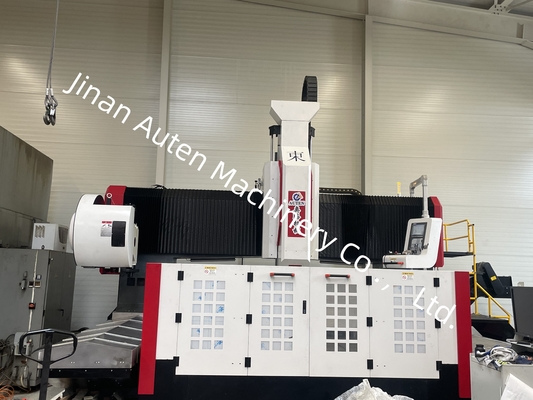

Modelo PHD2525 Máquina de perfuração de chapas de flange CNC 100 mm Diâmetro máximo de perfuração
Aplicação:
Empregado para perfuração, chamfering, tapping e fresagem de placas e componentes estruturais.
É destinado principalmente a operações de perfuração de alta eficiência para peças de trabalho, incluindo flanges, discos, anéis e placas com espessuras dentro da faixa de processamento efetivo.A perfuração de furos e buracos cegos é possível tanto em peças de material único como em materiais compostosOs processos de usinagem da máquina-ferramenta são controlados digitalmente, apresentando uma operação altamente conveniente, e é capaz de realizarProdução de alta precisão com várias variedades e em quantidades de massa.
Cabeça de potência de perfuração:
A cabeça de força de perfuração adota um motor especial de servo-fuso, que impulsiona o fuso de precisão especial através da correia síncrona do dente para desacelerar e aumentar o binário.A substituição é rápida e fácil.Os eixos X e Y podem ser ligados e o controlo de circuito semi-fechado é adotado para realizar funções de interpolação linear e circular.A extremidade do fuso é um buraco cônico BT50, equipado com uma junção rotativa de alta velocidade, que pode ser processada com água central de perfuração em U de alta velocidade.
Dispositivo de transmissão:
Adotando o projeto de alta precisão de trilhos de guia e deslizadores importados de Taiwan, ele funciona sem problemas e melhora efetivamente a capacidade de carga pesada.
a. O eixo X e o eixo Z têm, respectivamente, a forma de dois trilhos de guia lineares rolantes como trilhos de guia e de suporte de carga para o movimento lateral e longitudinal.Pode satisfazer os requisitos técnicos de perfuração de alta velocidadeA transmissão do eixo X-eixo Z adota um servo motor AC para conduzir o parafuso de bola de precisão para girar para realizar o movimento linear.
b. Existem dois trilhos de guia lineares de rolagem de carga pesada em ambos os lados do eixo Y, e dois deslizadores de trilho quadrados são instalados em cada trilho de guia para formar uma pista deslizante do eixo Y.Ele pode atender aos requisitos de alta rigidez e resistência do quadro de pórtico, e também pode satisfazer as vantagens técnicas de baixo coeficiente de atrito, velocidade de movimento rápida, bom desempenho de absorção de vibrações e longa vida útil.A transmissão do eixo X adota a tecnologia de tração síncrona de motor de servo duplo, ou seja, um servomotor em cada lado impulsiona o parafuso de esferas a girar de forma síncrona, o que impulsiona o quadro do pórtico a se mover e realiza a usinagem CNC.
Dispositivo de lubrificação automática e dispositivo de proteção:
Esta máquina-ferramenta é equipada com Taiwan original volumétrico dispositivo de lubrificação parcial de pressão automática, que pode lubrificar automaticamente os pares em movimento, tais como trilhos guia, parafusos de chumbo, racks,Os eixos X e Y da máquina-ferramenta estão equipados com blindagens à prova de poeira,e uma placa de pulverização à prova de água é instalada em torno da mesa de trabalho.
Sistema central de saída de água:
A máquina está equipada com um sistema de saída de água central como padrão. O sistema de saída de água interna pode evitar que o alfinete de ferro se envolva em torno da ferramenta durante o processamento, reduzir o desgaste da ferramenta,prolongar a vida útil da ferramentaProteger a superfície da peça de trabalho, proteger a junção rotativa de alta velocidade, impedir que as impurezas bloqueiem a junção rotativa,melhorar a qualidade da peça como um todo, e melhorar a eficácia do trabalho.
SEspecificações:
| Tamanho da peça |
LxW |
2500x2500 mm |
| Bancos de trabalho |
Largura da ranhura em T |
28 mm |
| Dcabeça de potência de rolamento |
Qty. |
1 |
| Espinhas cónicas |
BT2 serviços de informação |
| Diâmetro máximo de perfuração |
100 mm
(Bit de núcleo de carburo)
|
| Φ80 mm (perfurador U) |
| Max.espessura |
≤ 180 mm |
| Diâmetro máximo do toque |
M30 mm |
| Velocidade do fuso |
30 ~ 3000 r/min |
| Potência do motor do servo-fuso |
30 kW |
| Distância entre a extremidade inferior do fuso e a mesa de trabalho |
200-600 mm |
|
Movimento lateral da cabeça motriz
(Eixo X)
|
Max.corrida horizontal |
2500 mm |
| Velocidade de movimento lateral |
0~8 m/min |
| Potência do servomotor para movimento lateral/torque |
4.5kW/25Nm |
| Movimento longitudinal do portão (Yeixo) |
Max. curso de alimentação |
2500 mm |
| Velocidade de movimento da alimentação |
0~8 m/min |
| Potência/torque do servomotor de alimentação |
2x4,5 kW/25Nm |
| Movimento de alimentação vertical do carvalho (eixo Z) |
Max. curso |
600 mm |
| Velocidade de movimento |
0~5 m/min |
| Potência/torque do servomotor |
4.5kW/25Nm |
| Precisão de posicionamento em três eixos |
X/Y |
≤ 0,05 mm/1000 mm |
| Precisão de posicionamento repetido em três eixos |
X/Y |
≤ 0,03 mm/1000 mm |
| Sistema pneumático |
Pressão do ar comprimido |
≥ 0,4 MPa |
| Transportador de copos e refrigeração |
Número de transportadores de fichas |
2 |
| Velocidade de remoção do chip |
1m/min |
| Potência do motor do transportador de chips |
2X0,75 kW |
| Método de arrefecimento |
Refrigeração interna (70bar) + refrigeração externa |
| ASistema de lubrificação utomatática |
Pressão de lubrificação |
2MPa |
| Quantidade de enchimento de óleo no ponto de lubrificação |
0.1 ml |
| Ciclo de lubrificação |
6 a 10 minutos |
|
Sistema elétrico
|
Sistema CNC |
Siemens 828D |
| Número de eixos CNC |
3 |
| Mudança de ferramentas |
Tipo de disco |
24 posições de ferramentas |
| Tamanho global |
LxWxH |
6000x4300x2700 mm |
