Máquina de Perfuração CNC Automatizada de Placas com Força de Fixação de 7,5KN, Largura da Ranhura em T de 28mm, Potência de Refrigeração de 0,45KW

7.5KN Força de aperto Máquina automática de perfuração de chapas CNC Largura de fenda em T de 28 mm para estrutura de aço

Utilização:

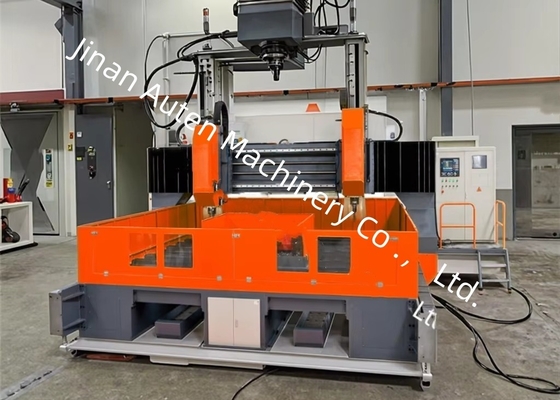

A máquina de perfuração CNC móvel PZ4040/2 é projetada para operações de perfuração em placas de aço.e pilões, bem como grandes flanges, folhas de tubos de trocador de calor e similcomponentes ar.

A aplicação desta máquina de perfuração CNC permite que todo o processo de perfuração seja totalmente automatizado, caracterizado por alta precisão e eficiência.É adequado para processos de perfuração envolvendo placas de ligação, placas de base, placas de extremidade, modelos, flanges, peças estruturais e outros componentes em todas as indústrias, tais como estruturas de aço, construção de pontes, energia elétrica e torres de comunicação,e suportes de caldeiras de centrais térmicas.

A precisão dos componentes processados está em conformidade com a norma nacional *Código de Aceitação da Qualidade de Construção das Estruturas de Aço* (GB50205-2001).

A estação hidráulica está equipada com um sistema de arrefecimento a ar.

Este software é desenvolvido pela nossa empresa e o controlador programável Mitsubishi (FX3GU-64MT) com o software de programação de computador superior.

1. Plataforma de trabalho de software para sistemas Windows ou Vista;
2. Interface de software é amigável, operabilidade, boa interatividade, suporte para mouse e teclado operação;
3. Gestão clara e eficaz de recursos, programa de peça de trabalho aberto e salvar são utilizados na forma de uma caixa de diálogo comum, você pode abrir ou salvar o arquivo em qualquer diretório,acesso do programa aos ficheiros de texto independentes, pode ser programação fora do local, cópia direta para uso local;
4Tem uma função de programação poderosa, tanto de programação manual como de programação automática usando CAD, a programação automática é compatível com AutoCAD, CAXA98 e outros softwares CAD;
5. A função de exibição de gráficos pode verificar a correcção da programação;

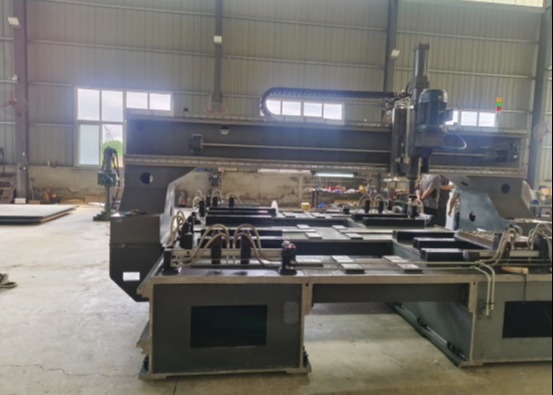

O leito é composto por base da máquina, mesa de trabalho e estrutura de suporte tipo quadro, a base da máquina é soldada por placa de aço, estrutura de aço soldada, após tratamento de envelhecimento.A superfície da mesa de trabalho é montada com um quadro de suporte tipo quadro, estrutura de apoio do tipo quadro, fixada pelos parafusos-borboleta, sobre a combinação de suporte de instalação e de atividade,Desligamento e aperto dos parafusos de borboleta para ajustar a distância entre os suportes de atividade, a fim de satisfazer o processamento do suporte da peça de trabalhoA área de processamento é espaçosa, dividida em quatro zonas de processamento à esquerda e à direita, que podem ser utilizadas para perfuração, carregamento e descarregamento de peças,e ao mesmo tempo pode ser programado para perfuração e processamento de documentos.

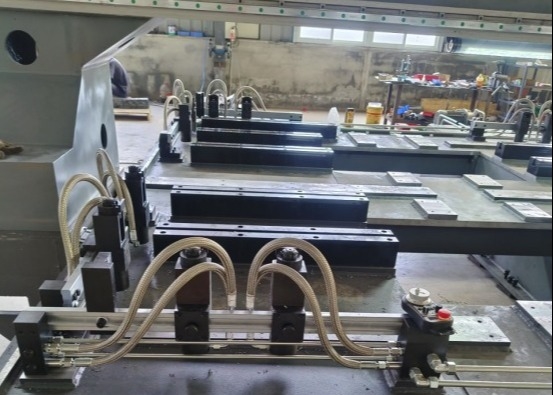

A mesa está rodeada por doze pinças hidráulicas automáticas rápidas e móveis, que podem prender placas de aço individuais ou sobrepostas de cada vez.dois trilhos de guia de rolamento lineares de alta capacidade de carga estão dispostos em cada lado da base da máquina, que são utilizados para orientar os suportes esquerdo e direito do pórtico em movimento.roda de correia síncrona e parafuso de bola estão dispostos em ambos os lados da base da máquina para o movimento do suporte esquerdo e direito do pórtico, o que garante uma elevada precisão de posicionamento e uma precisão de posicionamento repetível.

As principais especificações e parâmetros desta máquina:
