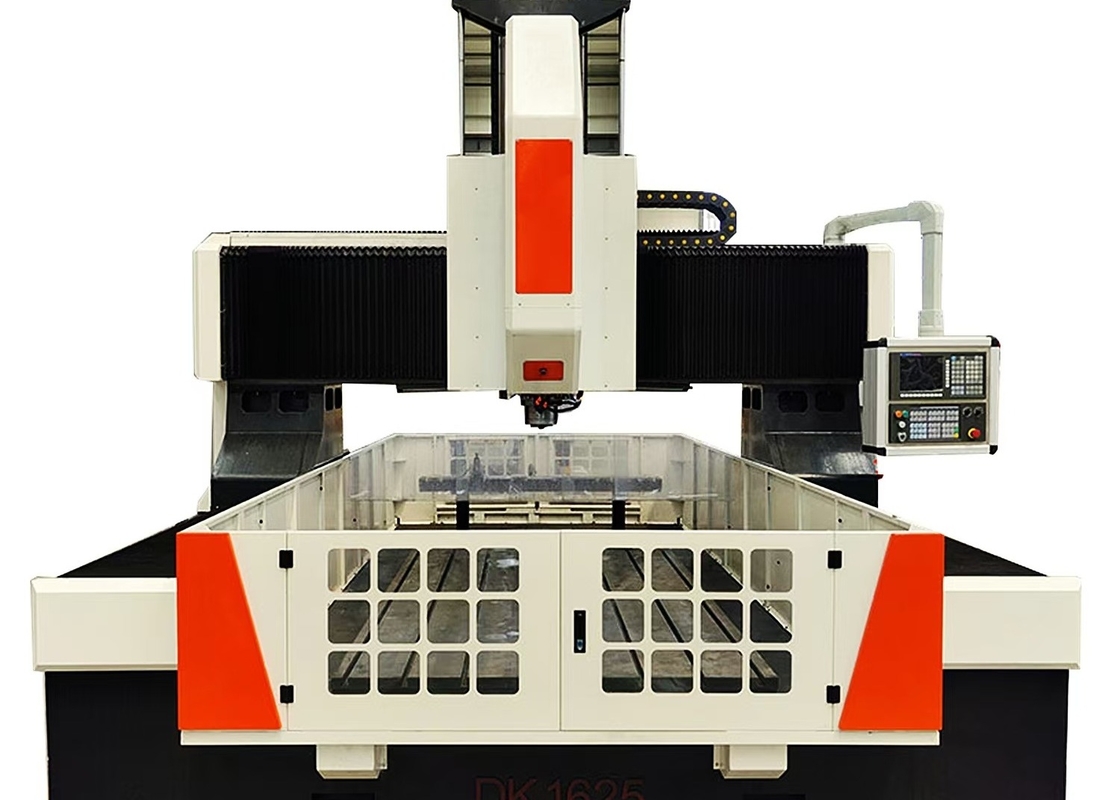

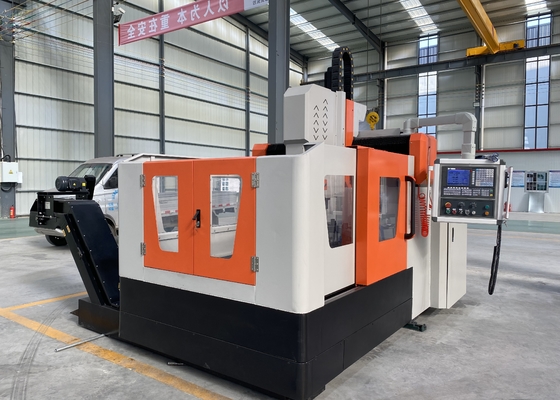

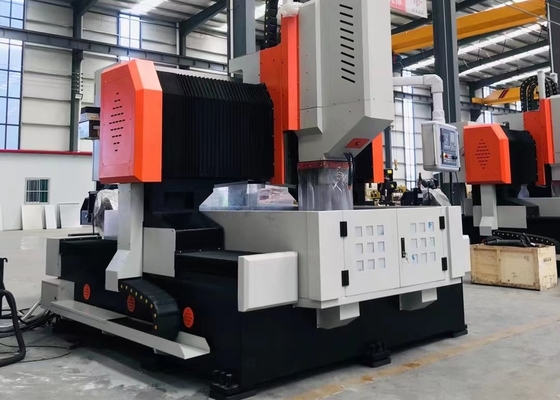

Máquina de Perfuração de Placas CNC Modelo PHD2016, Diâmetro Máximo de Perfuração 40mm, Espessura Máxima 100mm
Aplicação:
A máquina de perfuração e fresagem CNC tipo pórtico é projetada principalmente para perfurar, chanfrar, roscar e fresar placas e componentes estruturais, incluindo flanges, discos, anéis e placas, com espessuras de peças dentro da faixa de processamento efetiva. Permite a perfuração de furos passantes e furos cegos em peças de um único material e materiais compostos. O processo de usinagem é controlado digitalmente para maior conveniência operacional e suporta produção automatizada de alta precisão em múltiplas variedades e em grandes quantidades.
Estrutura do Equipamento:
É composta principalmente por uma mesa de trabalho, um pórtico móvel, um carro deslizante móvel, uma cabeça de força de perfuração e fresagem, um dispositivo de lubrificação automática, um dispositivo de proteção, um dispositivo de resfriamento circulante, um sistema de controle numérico, um sistema elétrico e outros componentes. Suportada e guiada por pares de guias de rolamento e acionada por pares de parafusos de precisão, a máquina-ferramenta atinge alta precisão de posicionamento e precisão de posicionamento repetido.
Mesa da Máquina e Bancada:
A mesa da máquina passa por soldagem, seguida de recozimento e usinagem de precisão, resultando em rigidez dinâmica e estática excepcional com deformação zero. Duas guias lineares de alta precisão são montadas em ambos os lados da base da mesa, garantindo uma distribuição uniforme da força nos deslizadores de guia e aprimorando significativamente a rigidez, a resistência à tração e a resistência à compressão da máquina-ferramenta. O sistema de acionamento emprega servomotores CA combinados com conjuntos de parafusos de esferas de precisão para acionamento de dupla face, permitindo que o pórtico se mova ao longo do eixo Y. Além disso, a bancada é equipada com um sistema de fixação por cilindro hidráulico.
Cabeça de Perfuração:
A cabeça de força de perfuração utiliza um servomotor de fuso dedicado, que transmite energia para um fuso de precisão especializado por meio de uma correia síncrona dentada para aumentar a saída de torque. O fuso é equipado com uma configuração de rolamento de contato angular japonês (quatro fileiras na frente e duas fileiras na parte traseira), permitindo o ajuste de velocidade contínuo. Um sistema pneumático de troca de ferramentas é integrado ao fuso, garantindo a substituição rápida e conveniente da ferramenta.
O movimento de avanço é acionado por um servomotor em conjunto com um fuso de esferas. Os eixos X e Y suportam a funcionalidade de ligação e empregam controle de malha semi-fechada, permitindo operações de interpolação linear e circular. A extremidade do fuso possui um furo cônico BT50, equipado com uma junta rotativa de alta velocidade e é capaz de processar com uma broca em U de alta velocidade com uma saída central.
Especificações:
| Tamanho da peça |
CxL |
2000x1600 mm |
| Altura do pórtico |
600 mm |
| Bancada |
Largura do rasgo em T |
28mm |
| Cabeça de força de perfuração |
Qtd. |
1 |
| Cone do fuso |
BT40 |
| Diâmetro máx. de perfuração |
Φ40 mm |
| Máx. espessura |
≤100 mm |
| Diâmetro de rosqueamento |
M3-M24 |
| Velocidade do fuso |
30~3000 r/min |
| Potência do servomotor do fuso |
11kW/15kW |
| Distância da extremidade inferior do fuso à mesa de trabalho |
200-600mm |
|
Movimento lateral da cabeça de força
(Eixo X)
|
Curso horizontal máx. |
1600 mm |
| Velocidade de movimento lateral |
0~8 r/min |
| Potência do servomotor para movimento lateral |
2.4kW |
| Movimento longitudinal do pórtico (eixo Y) |
Curso de avanço máx. |
2000 mm |
| Velocidade de avanço |
0~8 m/min |
| Potência do servomotor de avanço |
2x2.4kW |
| Movimento de avanço vertical do carneiro (eixo Z) |
Curso máx. |
400 mm |
| Velocidade de movimento |
0~8 m/min |
| Potência do servomotor |
2.4kW (Freio) |
| Precisão de posicionamento de três eixos |
X/Y/Z/A/B/C |
±0.015/1000mm |
| Precisão de posicionamento repetido de três eixos |
X/Y/Z/A/B/C |
±0.01/1000mm |
| Tamanho total |
CxLxA |
5300x3400x2700 mm |
