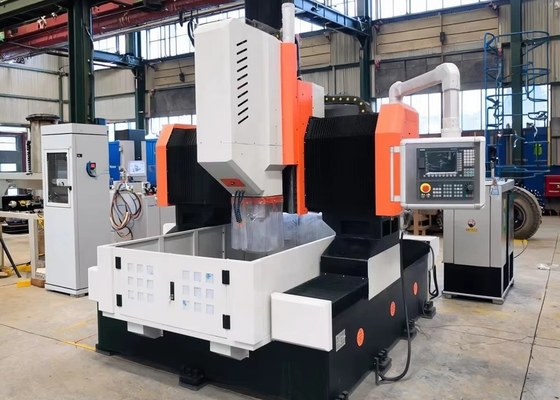

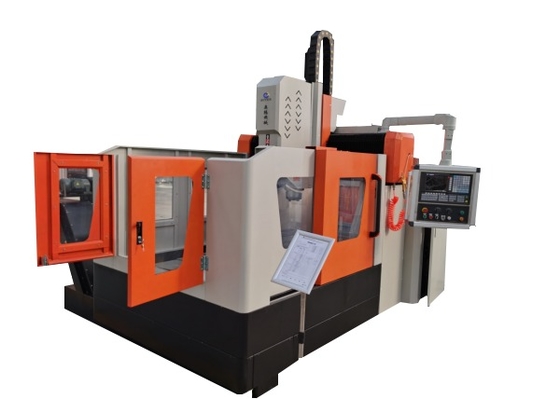

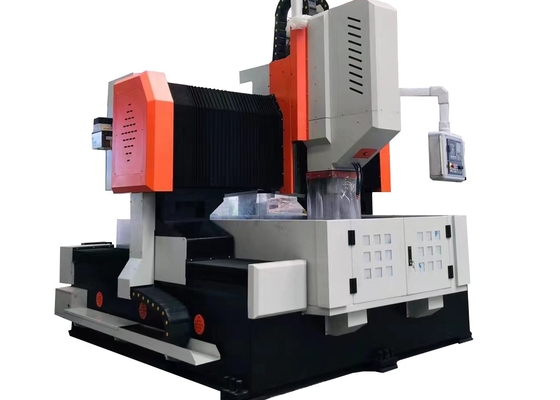

2000x1600mm Tamanho da peça de trabalho Máquina de perfuração de flange de chapa CNC largura da ranhura em T de 28 mm
Aplicação:
A máquina de perfuração e fresagem de pórtico CNC é projetada principalmente para perfuração, chanframento, toque e fresagem de placas e componentes estruturais, incluindo flanges, discos, anéis e placas,com espessuras de peças de trabalho dentro do intervalo de processamento efetivoO processo de usinagem é controlado digitalmente.assegurar uma operação muito fácil de utilizar, e suporta a produção automatizada e de alta precisão em várias variedades e em grandes quantidades.
1- Cama de máquina e banco de trabalho:
O leito da máquina é sujeito a soldagem, seguido de recozimento e usinagem de precisão, resultando em uma rigidez dinâmica e estática excepcional sem deformação.Dois guias lineares de alta precisão são montados em ambos os lados da base da cama, assegurando uma distribuição uniforme da força sobre os deslizadores de guia e aumentando significativamente a rigidez, a resistência à tração e a resistência à compressão da máquina-ferramenta.O sistema de acionamento emprega servomotores AC emparelhados com conjuntos de parafusos de esferas de precisão para acionamento de dois ladosO banco de trabalho é equipado com um sistema hidráulico de fixação de cilindros.
2Cabeça de perfuração:
A cabeça de potência de perfuração incorpora um motor servo-fuso dedicado, que transmite energia para um fuso de precisão especializado através de uma correia síncrona dentada para aumentar o binário.O fuso é equipado com uma configuração de rolamento de contato angular japonês de seis linhas (quatro linhas na frente e duas linhas na parte traseira), permitindo um ajuste gradual da velocidade. Um sistema pneumático de troca de ferramentas está integrado no fuso, garantindo uma substituição rápida e sem problemas da ferramenta.
Os eixos X e Y suportam a ligação e utilizam controle de circuito semi-fechado,Facilitando funções de interpolação linear e circularA extremidade do fuso tem um buraco cônico BT50, equipado com uma junção rotativa de alta velocidade, e é capaz de ser processada com uma broca U de alta velocidade com uma saída central.
3Dispositivo de lubrificação automática e dispositivo de protecção:
A máquina-ferramenta está equipada com um dispositivo de lubrificação automática volumétrica a pressão parcial fabricado em Taiwan, que permite a lubrificação automática dos carris de guia, parafusos de chumbo, estantes,e outros pares em movimento sem qualquer ponto morto, assegurando assim a vida útil da máquina-ferramenta. Os eixos X e Y da máquina-ferramenta estão equipados com tampas protetoras à prova de poeira,enquanto protetores anti-espalhamento à prova d'água são instalados ao redor da bancada de trabalho.
Especificações:
| Tamanho da peça |
LxW |
2000x1600 mm |
| Altura do pórtico |
600 mm |
| Bancos de trabalho |
Largura da ranhura em T |
28 mm |
| Cabeça de potência de perfuração |
Qty. |
1 |
| Espinhas cónicas |
BT2 serviços de informação |
| Diâmetro máximo da perfuração |
Φ40 mm |
| Max.espessura |
≤ 100 mm |
| Diâmetro do toque |
M3-M24 |
| Velocidade do fuso |
30 ~ 3000 r/min |
| Potência do motor do servo-fuso |
11 kW/15 kW |
| Distância entre a extremidade inferior do fuso e a mesa de trabalho |
200-600 mm |
|
Movimento lateral da cabeça motriz
(Eixo X)
|
Max.corrida horizontal |
1600 mm |
| Velocidade de movimento lateral |
0~8 r/min |
| Servo motor de potência para movimento lateral |
2.4kW |
| Movimento longitudinal do pórtico (eixo Y) |
Max. curso de alimentação |
2000 mm |
| Velocidade de movimento da alimentação |
0~8 m/min |
| Potência do servomotor de alimentação |
2x2,4 kW |
| Movimento de alimentação vertical do carvalho (eixo Z) |
Max. curso |
400 mm |
| Velocidade de movimento |
0~8 m/min |
| Potência do servomotor |
2.4kW (Fremas) |
| Precisão de posicionamento em três eixos |
X/Y/Z/A/B/C |
± 0,015/1000 mm |
| Precisão de posicionamento repetido em três eixos |
X/Y/Z/A/B/C |
± 0,01/1000 mm |
| Tamanho global |
LxWxH |
5300x3400x2700 mm |
