Faixa de diâmetro de perfuração de 5-30mm Linha de máquina de perfuração, rosqueamento e serragem CNC 3D para vigas H, fuso de perfuração BT40

Linha de Máquina de Perfuração, Rosqueamento e Serragem CNC 3D para Vigas H, Faixa de Diâmetro de Perfuração 5-30mm, Spindle de Perfuração BT40

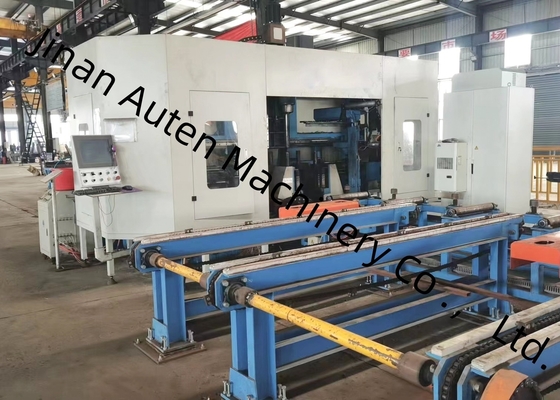

Finalidade da linha de produção:

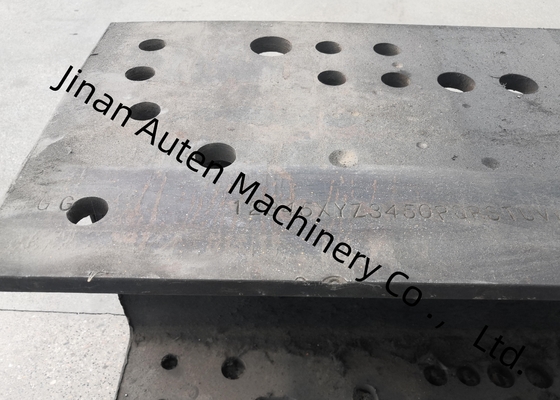

Esta linha de produção é projetada principalmente para perfuração, marcação, serragem e corte de materiais de aço, como aço em forma de H e aço canal.

A máquina principal de perfuração utiliza 3 spindles de alta velocidade BT40 para realizar operações de perfuração nas três superfícies do aço, com um spindle alocado para cada superfície. O magazine de ferramentas tipo linha correspondente pode acomodar até 4 especificações de ferramentas. É capaz de converter desenhos CAD em programas de processamento e permitir a operação síncrona multi-thread, o que permite o arranjo racional de tarefas como perfuração, movimento da peça, troca de ferramentas e posicionamento do spindle. Isso torna possível concluir duas ou três dessas tarefas simultaneamente, aumentando significativamente a eficiência da produção.

A máquina principal de serragem emprega uma serra de fita para cortar o aço em um comprimento fixo.

Esta linha de produção está equipada com uma interface de comunicação reservada, facilitando o gerenciamento futuro do sistema da linha de produção pelos clientes.

1. Carro de alimentação de perfuração tridimensional

É composto por engrenagens, servomotores e manipuladores. O manipulador tem boa rigidez e estabilidade, pode subir e descer automaticamente de acordo com as especificações do perfil e prender automaticamente a peça. Depois que o manipulador prende a peça, ela é acionada pelo servomotor. Sob a transmissão da cremalheira e pinhão, a peça é alimentada na direção X para garantir a precisão do processamento longitudinal da perfuração.

2. Unidade principal de perfuração tridimensional

A unidade principal de perfuração consiste principalmente em uma base, uma mesa, um deslizador móvel, uma caixa de spindle, um dispositivo de prensagem superior, um dispositivo de fixação lateral e um magazine de ferramentas em linha.

A mesa tem boa rigidez e estabilidade, pode suportar a carga e a vibração geradas pelo processamento em alta velocidade e garantir a precisão da máquina-ferramenta.

Existem 3 caixas de spindle instaladas na unidade principal de perfuração, ou seja, o lado fixo, o lado móvel e a caixa de spindle da unidade superior, que são usadas para perfuração horizontal e vertical, respectivamente. Cada caixa de spindle pode ser operada independentemente ou completar as operações de perfuração ao mesmo tempo, o que aumenta muito a eficiência da produção. Cada caixa de spindle possui um conjunto de spindles mecânicos de alta velocidade BT40, e o magazine de ferramentas tipo linha correspondente pode instalar até 4 diâmetros de brocas (quando não há ferramenta no spindle) e pode processar automaticamente 4 diâmetros de furos diferentes quando a peça é fixada de uma só vez.

A alimentação do spindle é acionada por um servomotor, e avanço rápido, avanço de trabalho e retrocesso rápido podem ser alcançados por meio do controle do programa; o motor do spindle é acionado por um servomotor do spindle, e a velocidade é ajustada de forma contínua com uma ampla faixa de regulação de velocidade.

As três unidades da caixa de spindle são suspensas no lado da mesa, e cada unidade da caixa de spindle é acionada por dois conjuntos de servomotores para obter o movimento horizontal e vertical da caixa de spindle, que é acionado por um fuso de esferas e guiado por um guia linear de rolamento de precisão. Este equipamento pressiona a peça em duas direções durante o processo de perfuração. Há um mecanismo de prensagem acionado por cilindro acima da peça para pressionar a peça contra o rolo de suporte horizontal, e há um mecanismo de prensagem acionado por cilindro na lateral para pressionar a peça lateralmente.

3. Canal de descarga de perfuração 3D

É composto por um redutor, um suporte de canal, um rolo de suporte, um rolo de posicionamento lateral, uma corrente, etc.
O canal de descarga de serragem é usado para transportar a peça após a serragem. O redutor aciona o rolo de suporte para fazer a peça se mover ao longo da direção X.

PrincipaisEspecificações:
