3 Sets Revista de ferramentas 3D CNC H Beam Perfuração Tapping And Cutting Machine Φ10 unidade de marcação hidráulica

3 Sets Revista de ferramentas 3D CNC H Beam Perfuração Tapping And Cutting Machine Φ10 unidade de marcação hidráulica
3 Sets Revista de ferramentas 3D CNC H Beam Perfuração Tapping And Cutting Machine Φ10 unidade de marcação hidráulica 3 Sets Revista de ferramentas 3D CNC H Beam Perfuração Tapping And Cutting Machine Φ10 unidade de marcação hidráulica

Imagem Grande :  3 Sets Revista de ferramentas 3D CNC H Beam Perfuração Tapping And Cutting Machine Φ10 unidade de marcação hidráulica

Detalhes do produto:
Place of Origin: China
Marca: Auten
Certificação: ISO9001
Model Number: CSUH1250
Condições de Pagamento e Envio:
Minimum Order Quantity: 1 set
Preço: negotiable
Packaging Details: wooden case
Delivery Time: 40 days
Supply Ability: 500 sets per year
Descrição de produto detalhada
Condition: New Condition Function: Drilling and sawing
Number of drilling spindles: 3 Spindle bore taper: BT40
Spindle motor power: 11KW Rotation speed: 200~3000 r/min
Drilling diameter range: φ5~φ30 Length range of finished workpiece: 2000~12000mm
Destacar:

Máquina de perfuração de vigas CNC com marcação hidráulica

,

Máquina de perfuração de feixe H Φ10

,

Máquina de corte 3D CNC com unidade de marcação

3 Sets Revista de ferramentas 3D CNC H Beam Perfuração Tapping And Cutting Machine Φ10 unidade de marcação hidráulica



Finalidade da linha de produção:

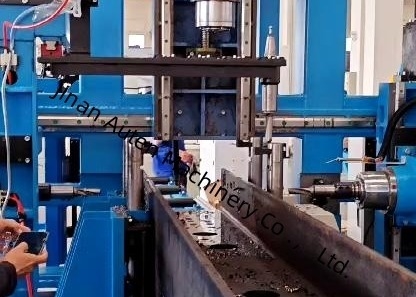

Esta linha de produção é principalmente dedicada aos processos de perfuração, marcação, serração e corte de materiais de aço, incluindo aço em forma de H e aço de canal.

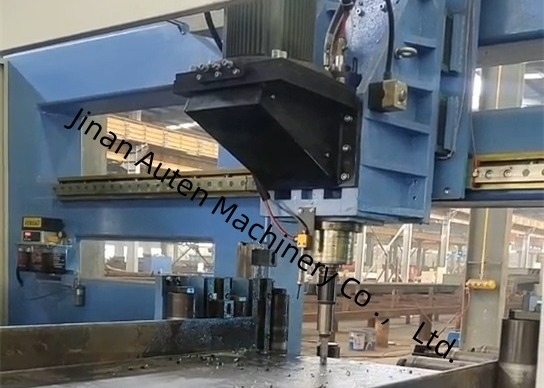

A máquina principal de perfuração utiliza 3 fendões de alta velocidade BT40 para realizar operações de perfuração nas três superfícies do aço, com um fendão designado para cada superfície.A revista de ferramentas correspondente do tipo linha pode conter até 4 especificações de ferramentasÉ dotado da capacidade de converter desenhos CAD em programas de processamento e de suportar operações sincronizadas multi-fios, permitindo a organização racional de tarefas como a perfuração,Movimento da peça de trabalhoA utilização de um sistema de controlo de desempenho, que permite a realização simultânea de duas ou três destas tarefas, aumenta significativamente a eficiência da produção.



A máquina principal de serração utiliza uma serra de banda para realizar cortes de comprimento fixo no aço.



Esta linha de produção é equipada com uma interface de comunicação reservada, facilitando a futura gestão sistemática da linha de produção pelos clientes.



3 Sets Revista de ferramentas 3D CNC H Beam Perfuração Tapping And Cutting Machine Φ10 unidade de marcação hidráulica 0



1Dispositivo de digitação
Marcar a peça de trabalho


2Sistema de refrigeração
O método de arrefecimento interno do fuso é utilizado para arrefecer a broca, e um dispositivo de arrefecimento externo também está equipado.


3Sistema hidráulico
É utilizado para fornecer energia para o dispositivo de prensagem e digitação da peça.


4Sistema pneumático
É usado para fornecer energia para dispositivo de empurrão lateral, sopro de fuso, etc.



3 Sets Revista de ferramentas 3D CNC H Beam Perfuração Tapping And Cutting Machine Φ10 unidade de marcação hidráulica 1



5Sistema de lubrificação


Adota uma combinação de lubrificação centralizada e lubrificação manual.e a lubrificação manual é utilizada para outros pontos de lubrificação.



3 Sets Revista de ferramentas 3D CNC H Beam Perfuração Tapping And Cutting Machine Φ10 unidade de marcação hidráulica 2



6Sistema elétrico


O sistema de controlo da linha de produção é composto por um computador de acolhimento, um PLC, etc.
Método de programação: inserir desenhos CAD ou parâmetros de processamento através da interface USB ou teclado para gerar programas de processamento.exibidos e comunicados a qualquer momento de acordo com o número da peçaA linha de produção pode realizar tanto o ajuste manual e controle de cada parâmetro de processamento separadamente e controle automático de todo o processo.



3 Sets Revista de ferramentas 3D CNC H Beam Perfuração Tapping And Cutting Machine Φ10 unidade de marcação hidráulica 3



PrincipalSEspecificações:



Parâmetro Valor
Tamanho da peça Faixa de largura 150 ∼ 1250 mm
Faixa de altura 100 ‰ 600 mm
Distância da matéria-prima 2000 ∼ 12000 mm
Intervalo de comprimento da peça acabada 2000 ∼ 12000 mm
Fusão de perfuração Número de fendões de perfuração 3
Fusão de fuso BT2 serviços de informação
Potência do motor do fuso 11 kW
Velocidade de rotação 200 a 3000 r/min
Intervalo de diâmetro da perfuração φ5 ~ φ30
Eixo CNC Potência do servomotor do eixo X Cerca de 4,4 kW.
Velocidade máxima no eixo X 40 m/min
Força do servomotor para a perfuração no eixo de posicionamento horizontal Cerca de 1,5 kW.
Velocidade máxima do eixo de posicionamento horizontal da perfuração 10 m/min
Potência do servomotor do eixo de alimentação horizontal de perfuração Cerca de 2 kW.
Velocidade máxima do eixo de posicionamento horizontal da perfuração 10 m/min
Potência do servomotor do eixo de posicionamento vertical da perfuração Cerca de 3 kW.
Velocidade máxima do eixo de posicionamento vertical da perfuração 10 m/min
Potência do servomotor do eixo de alimentação vertical de perfuração Cerca de 3 kW.
Velocidade máxima do eixo de alimentação vertical da perfuração 10 m/min
Revista de ferramentas Quantidade 3 conjuntos
Tipo Tipo em linha
Quantidade de ferramentas 4 x 3
Unidade de marcação hidráulica Quantidade de caracteres 36
Tamanho de caracteres Φ10
