Linha de Máquina de Perfuração, Rosqueamento e Marcação CNC para Vigas com Diâmetros de Furos de 5-30 MM, Magazine de Ferramentas Estilo 4 x 3

Linha de Máquina de Perfuração, Rosqueamento e Marcação CNC para Vigas com Diâmetros de Furos de 5-30 MM, Magazine de Ferramentas Estilo 4 x 3
Linha de Máquina de Perfuração, Rosqueamento e Marcação CNC para Vigas com Diâmetros de Furos de 5-30 MM, Magazine de Ferramentas Estilo 4 x 3 Linha de Máquina de Perfuração, Rosqueamento e Marcação CNC para Vigas com Diâmetros de Furos de 5-30 MM, Magazine de Ferramentas Estilo 4 x 3

Imagem Grande :  Linha de Máquina de Perfuração, Rosqueamento e Marcação CNC para Vigas com Diâmetros de Furos de 5-30 MM, Magazine de Ferramentas Estilo 4 x 3

Detalhes do produto:
Place of Origin: China
Marca: Auten
Certificação: ISO9001
Model Number: BHD500
Condições de Pagamento e Envio:
Minimum Order Quantity: 1 set
Preço: negotiable
Packaging Details: wooden case
Delivery Time: 30 days
Supply Ability: 500 sets per year
Contato
Descrição de produto detalhada
Condition: New Max. Size Width x Height: 500×500mm
Min. Size Width x Height: 100×100mm Beam Length: 2000～13000mm
Channel steel: 10#～40# Main spindle model: BT40
Motor Powerr : 11KW Spindle speed: 100～3000 r/min

5-30 MM Diâmetros de buraco CNC Trava de perfuração de feixe e máquina de marcação Linha 4 x 3 fileiras Revista de ferramentas



Utilização de máquinas-ferramenta:

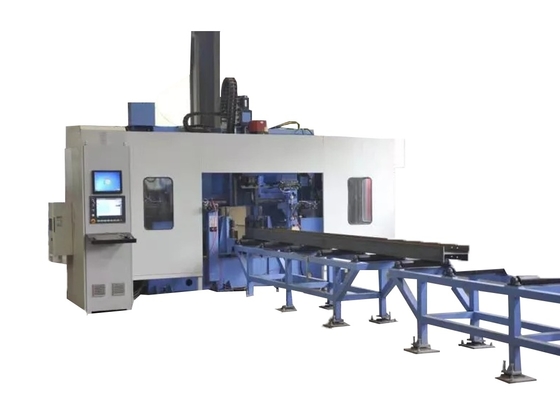

Esta máquina-ferramenta é projetada principalmente para operações de perfuração, toque e marcação em materiais de aço, como aço em forma de H e aço de canal.Utiliza três fendões de alta velocidade BT40 para perfurar as três superfícies do aço, com um fuso atribuído a cada superfície. A revista de ferramentas de tipo fila correspondente pode acomodar até 4 especificações de brocas.



Ele apresenta alta eficiência de processamento, alta precisão, operação fácil de usar e ampla aplicabilidade.e grades.



Linha de Máquina de Perfuração, Rosqueamento e Marcação CNC para Vigas com Diâmetros de Furos de 5-30 MM, Magazine de Ferramentas Estilo 4 x 3 0



Estrutura e configuração da máquina-ferramenta:



Esta máquina-ferramenta é constituída principalmente por componentes como uma máquina de perfuração, carrinho de alimentação, canal de alimentação, canal de descarga, sistema de arrefecimento, sistema hidráulico, sistema pneumático,sistema de lubrificação, e sistema elétrico.



A máquina-ferramenta adota um leito fixo e uma estrutura móvel da peça de trabalho.



Linha de Máquina de Perfuração, Rosqueamento e Marcação CNC para Vigas com Diâmetros de Furos de 5-30 MM, Magazine de Ferramentas Estilo 4 x 3 1



1Carrinho de alimentação


O carrinho de alimentação é composto por engrenagens, servomotores e manipuladores.A peça de trabalho é alimentada na direção X para garantir a precisão de processamento longitudinal da perfuração.



Linha de Máquina de Perfuração, Rosqueamento e Marcação CNC para Vigas com Diâmetros de Furos de 5-30 MM, Magazine de Ferramentas Estilo 4 x 3 2

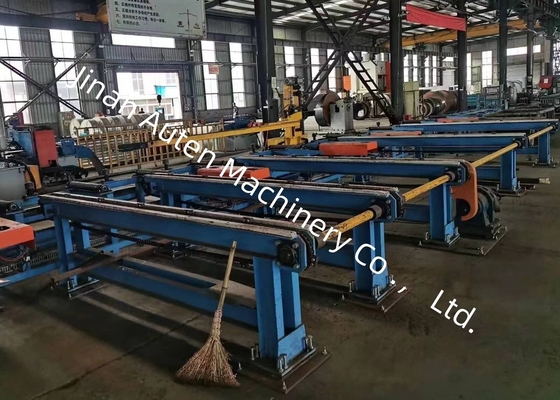

2Canal de alimentação


O canal de alimentação é composto por um suporte de canal, rolos de suporte, rolos de posicionamento lateral, mecanismos de empurrão lateral, racks, etc. O canal de alimentação é usado para transportar a peça a ser processada.Um interruptor fotoelétrico é instalado na extremidade frontal do canal para detectar a extremidade frontal da peça de trabalho e determinar a referência de processamento na direção XO rolo de posicionamento lateral realiza o posicionamento grosseiro da peça de trabalho na direcção Y, e o mecanismo de empurrão lateral pressiona a peça de trabalho contra o rolo de posicionamento lateral.



Especificações:



Parâmetro do feixe H Max. Tamanho Largura x Altura 500 × 500 mm
Min. Tamanho Largura x Altura 100 × 100 mm
Comprimento do feixe 2000 ∼ 13000 mm
  Aço de canalização 10 # ¢ 40 #
Fusão principal Qty. 3
Modelo BT2 serviços de informação
Potência do motor 11 kW
Velocidade do fuso 100 ‰ 3000 r/min
Diâmetro do buraco φ5 φ30 mm
Eixo CNC Potência do servomotor do eixo X Cerca de 4,5 kW
Potência do servomotor do eixo de posicionamento da perfuração horizontal Cerca de 1,5 kW
Potência do servomotor do eixo de posicionamento da perfuração vertical Cerca de 3 kW
Servo motor de alimentação de perfuração Cerca de 2 kW
Revista de ferramentas Qty. 3
Tipo Estilo de linha
Capacidade do carregador de ferramentas 4 x 3
Precisão de processamento Desvio da distância do buraco Dois buracos num raio de 1 metro. ± 0.5
O valor de desvio admissível aumenta ± 0,2 mm a cada 1 metro adicional da distância do buraco e o máximo não excede ± 2 mm.
Desvio da margem final ±1,0 mm
