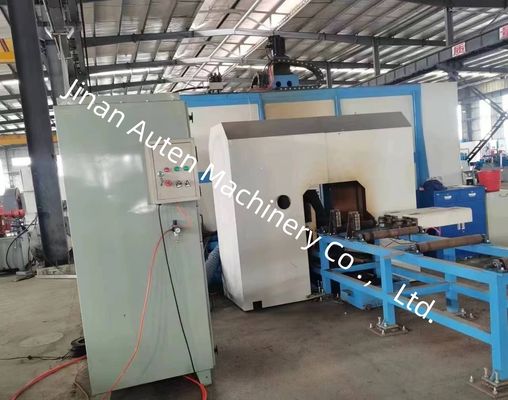

Linha de Máquina de Perfuração, Serragem e Rosqueamento CNC 3D para Eixos I e H com Fuso Principal BT40, Motor de 11KW

Linha de Máquina de Perfuração, Serragem e Rosqueamento CNC 3D com Eixo Principal BT40 para Vigas I e H, Motor de 11KW

Uso da máquina-ferramenta:

Esta máquina-ferramenta é dedicada principalmente a processos de perfuração, rosqueamento e marcação para materiais de aço, como aço em forma de H e aço canal. Ela emprega três fusos de alta velocidade BT40 para realizar a perfuração nas três superfícies do aço, com um fuso designado para cada superfície. O magazine de ferramentas tipo linha correspondente pode acomodar até 4 especificações de brocas.

É caracterizada por alta eficiência de processamento, alta precisão, fácil operação e ampla aplicabilidade. É amplamente utilizada em indústrias de estruturas de aço, incluindo construção, garagens, torres e grades.

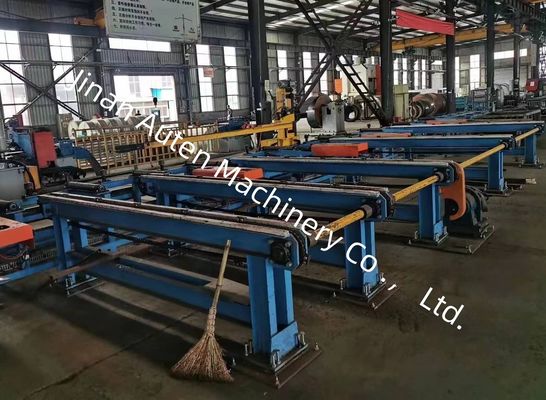

1. Canal de descarga
O canal de descarga é composto por um suporte de canal, rolos de suporte, etc., e é usado para transportar a peça que foi processada.
2. Sistema de refrigeração
A broca é resfriada pelo método de refrigeração interna do fuso.
3. Sistema hidráulico
É usado para fornecer energia para o dispositivo de fixação da peça e o cilindro da faca.
4. Sistema pneumático
É usado para fornecer energia para fixação da peça, sopro do fuso, etc.



5. Sistema de lubrificação
Uma combinação de lubrificação centralizada e lubrificação manual é usada. Um dispositivo de lubrificação centralizada é usado para lubrificar certos guias lineares e fusos de esferas de maneira oportuna e quantitativa, e outros pontos de lubrificação são lubrificados manualmente.



6. Sistema elétrico
O sistema de controle da máquina-ferramenta consiste em um computador host, PLC, etc.
Método de programação: Insira desenhos CAD ou parâmetros de processamento através da interface USB ou teclado para gerar um programa de processamento. O programa de processamento pode ser armazenado, chamado, exibido e comunicado a qualquer momento de acordo com o número da peça. A máquina-ferramenta pode realizar o ajuste manual e o controle de cada parâmetro de processamento separadamente, e o processamento de controle automático de todo o processo.


Especificações:
