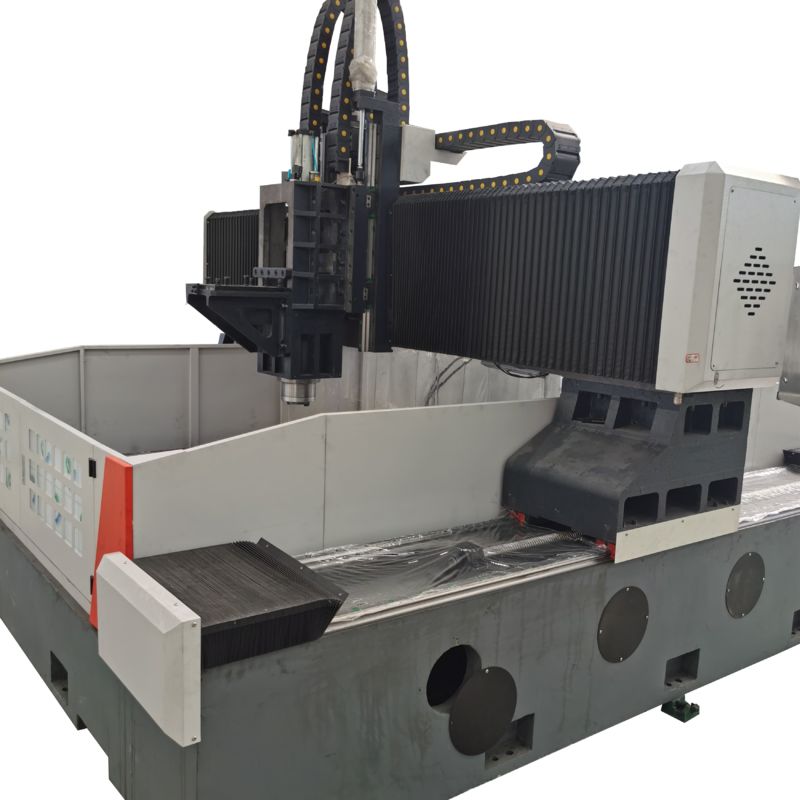

Máquina de Perfuração e Fresagem CNC de Placa de 100 mm de Espessura, Rosqueamento M3-M24
Aplicação:
A máquina de perfuração e fresagem tipo pórtico CNC é projetada principalmente para operações de perfuração, chanfro, rosqueamento e fresagem em componentes de placa/estruturais, incluindo flanges, discos, anéis e placas, com espessuras de peças dentro da faixa de processamento efetiva. Ela permite a perfuração de furos passantes e furos cegos em peças de material único e materiais compostos. Todo o procedimento de processamento é controlado digitalmente, garantindo uma operação muito conveniente. Este equipamento é capaz de alcançar a produção automatizada com alta precisão, acomodando múltiplas variedades e facilitando a fabricação em massa.
Especificações:
| Tamanho da peça |
CxL |
2000x1600 mm |
| Altura do pórtico |
600 mm |
| Bancada de trabalho |
Largura da ranhura em T |
28mm |
| Cabeçote de potência de perfuração |
Qtd. |
1 |
| Cone do fuso |
BT40 |
| Diâmetro máx. de perfuração |
Φ40 mm |
| Espessura máx. |
≤100 mm |
| Diâmetro de rosqueamento |
M3-M24 |
| Velocidade do fuso |
30~3000 r/min |
| Potência do motor do fuso servo |
11kW/15kW |
| Distância da extremidade inferior do fuso à mesa de trabalho |
200-600mm |
|
Movimento lateral do cabeçote de potência
(Eixo X)
|
Curso horizontal máx. |
1600 mm |
| Velocidade de movimento lateral |
0~8 r/min |
| Potência do motor servo para movimento lateral |
2.4kW |
| Movimento longitudinal do pórtico (eixo Y) |
Curso de avanço máx. |
2000 mm |
| Velocidade de avanço |
0~8 m/min |
| Potência do motor servo de avanço |
2x2.4kW |
| Movimento de avanço vertical do carneiro (eixo Z) |
Curso máx. |
400 mm |
| Velocidade de movimento |
0~8 m/min |
| Potência do motor servo |
2.4kW (Freio) |
| Precisão de posicionamento de três eixos |
X/Y/Z/A/B/C |
±0.015/1000mm |
| Precisão de posicionamento repetido de três eixos |
X/Y/Z/A/B/C |
±0.01/1000mm |
| Tamanho total |
CxLxA |
5300x3400x2700 mm |
Estrutura do equipamento:
É composto principalmente por uma mesa de trabalho, um pórtico móvel, um carro deslizante móvel, um cabeçote de potência de perfuração e fresagem, um dispositivo de lubrificação automática, um dispositivo de proteção, um dispositivo de resfriamento circulante, um sistema de controle numérico, um sistema elétrico e outros componentes. Suportada e guiada por pares de guias de rolamento e acionada por pares de fusos de esferas de precisão, a máquina-ferramenta possui alta precisão de posicionamento e precisão de posicionamento repetido.
1. Base da Máquina e Bancada de Trabalho:
A base da máquina passa por soldagem, seguida de recozimento e usinagem de precisão, resultando em rigidez dinâmica e estática excepcional com deformação zero. Duas guias lineares de alta precisão são montadas em ambos os lados da base da máquina, garantindo uma distribuição uniforme da força nos deslizadores de guia e aprimorando significativamente a rigidez da máquina-ferramenta, bem como a resistência à tração e compressão. O sistema de acionamento emprega servomotores CA combinados com conjuntos de fusos de esferas de precisão para acionamento de dupla face, facilitando o movimento do pórtico ao longo do eixo Y. Além disso, a bancada de trabalho é equipada com um sistema de fixação por cilindro hidráulico.
2. Pórtico Móvel:
O pórtico móvel é construído a partir de fundidos de ferro cinzento (HT250), com duas guias lineares de rolamento de carga ultra-alta montadas em sua parte frontal. Um conjunto de fusos de esferas de precisão, em conjunto com um servomotor, permite que a placa deslizante do cabeçote de potência se mova ao longo do eixo X, e o cabeçote de potência de perfuração é fixado a esta placa deslizante. O movimento do pórtico é realizado por meio de um servomotor que, por meio de um acoplamento de precisão, aciona a porca do fuso de esferas para girar no fuso de esferas.
3. Carro Móvel:
O carro móvel é um componente estrutural de ferro fundido de precisão. Ele é equipado com duas guias de trilho linear CNC de carga ultra-alta, um conjunto de pares de fusos de esferas de precisão e um redutor planetário de alta precisão conectado ao servomotor. O peso do cabeçote de potência é equilibrado para reduzir a carga do fuso e prolongar a vida útil do fuso. Ele aciona o cabeçote de potência de perfuração para se mover ao longo do eixo Z, permitindo ações como avanço rápido, avanço de trabalho, retrocesso rápido e parada do cabeçote de potência, juntamente com funções de quebra automática de cavacos, recuo de cavacos e pausa.
A máquina de perfuração e fresagem tipo pórtico CNC é um equipamento industrial de alto desempenho projetado especificamente para o processamento de precisão de placas e componentes estruturais. Suas principais aplicações abrangem uma ampla gama de operações, incluindo perfuração, chanfro, rosqueamento e fresagem, visando peças de trabalho como flanges, discos, anéis e placas, com sua espessura estritamente dentro da faixa de processamento efetiva designada da máquina.

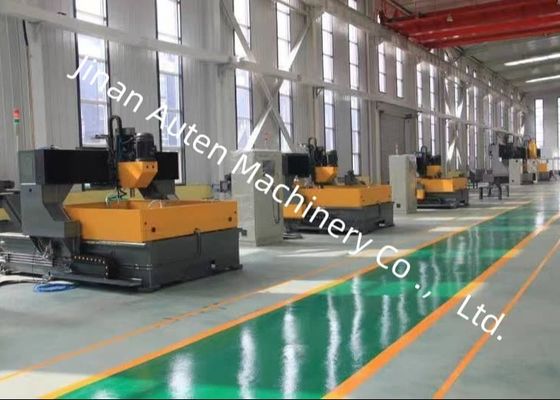

A Máquina de Perfuração e Fresagem CNC de Alta Velocidade é fundamental em oficinas de estruturas de aço, energia eólica e setores de pontes.
Em oficinas de aço, ela permite a perfuração/fresagem precisa de placas estruturais e conectores, garantindo uma montagem robusta da estrutura. Para energia eólica, ela processa torres de turbinas e flanges com precisão para suportar condições adversas. Na construção de pontes, ela lida com vigas e suportes, garantindo conexões estáveis e duráveis sob cargas dinâmicas. Sua eficiência suporta esses campos críticos de infraestrutura e energia limpa.
