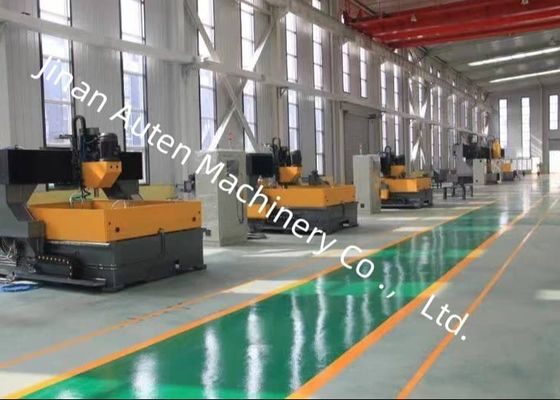

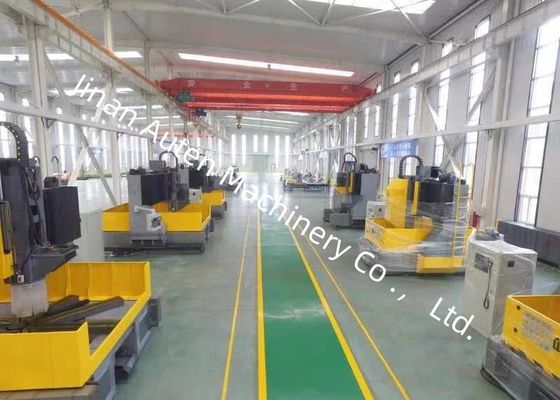

Máquina de Perfuração CNC Tipo Pórtico com Motor de Eixo Servo de 15KW para Flanges, Diâmetro de Perfuração de 40mm
Aplicação:
A máquina de perfuração e fresagem CNC tipo pórtico é projetada principalmente para executar operações de perfuração, chanfro, rosqueamento e fresagem em componentes de placas e estruturais — como flanges, discos, anéis e placas — com espessuras de peças dentro do escopo de processamento efetivo. Facilita a perfuração de furos passantes e furos cegos em peças de material único e materiais compostos. Todo o processo de usinagem é controlado digitalmente, garantindo uma operação muito fácil de usar. Este equipamento é competente em realizar produção automatizada com alta precisão, adaptando-se a múltiplas variedades e suportando a fabricação em massa.
Especificações:
| Tamanho da peça |
CxL |
2000x1600 mm |
| Altura do pórtico |
600 mm |
| Bancada de trabalho |
Largura da ranhura em T |
28mm |
| Cabeça de força de perfuração |
Qtd. |
1 |
| Cone do eixo |
BT40 |
| Diâmetro máx. de perfuração |
Φ40 mm |
| Espessura máx. |
≤100 mm |
| Diâmetro de rosqueamento |
M3-M24 |
| Velocidade do eixo |
30~3000 rpm |
| Potência do motor do eixo servo |
11kW/15kW |
| Distância da extremidade inferior do eixo à mesa de trabalho |
200-600mm |
|
Movimento lateral da cabeça de força
(Eixo X)
|
Curso horizontal máx. |
1600 mm |
| Velocidade de movimento lateral |
0~8 rpm |
| Potência do motor servo para movimento lateral |
2,4kW |
| Movimento longitudinal do pórtico (eixo Y) |
Curso de avanço máx. |
2000 mm |
| Velocidade de avanço |
0~8 m/min |
| Potência do motor servo de avanço |
2x2,4kW |
| Movimento de avanço vertical do carneiro (eixo Z) |
Curso máx. |
400 mm |
| Velocidade de movimento |
0~8 m/min |
| Potência do motor servo |
2,4kW (Freio) |
| Precisão de posicionamento de três eixos |
X/Y/Z/A/B/C |
±0,015/1000mm |
| Precisão de posicionamento repetido de três eixos |
X/Y/Z/A/B/C |
±0,01/1000mm |
| Tamanho total |
CxLxA |
5300x3400x2700 mm |
1. Cabeça de Perfuração:
A cabeça de força de perfuração emprega um motor de eixo servo dedicado, que transmite energia a um eixo de precisão especializado por meio de uma correia síncrona dentada para aumentar a saída de torque. O eixo é equipado com uma configuração de rolamento de contato angular japonês (quatro na frente e dois na parte traseira, totalizando seis fileiras), permitindo variação de velocidade contínua. É equipado com um sistema pneumático de troca de ferramentas, garantindo uma substituição de ferramentas rápida e conveniente.
O movimento de avanço é acionado por um servo motor em conjunto com um fuso de esferas. Os eixos X e Y suportam a funcionalidade de ligação e utilizam controle de malha semi-fechada, permitindo operações de interpolação linear e circular. A extremidade do eixo possui um furo cônico BT50, acompanhado por uma junta rotativa de alta velocidade, e é capaz de processar com uma broca em U de alta velocidade através da saída central.
2. Dispositivo de Transmissão:
Adota um design de alta precisão que incorpora guias e deslizadores importados de Taiwan, garantindo uma operação suave e aprimorando efetivamente a capacidade de carga pesada.
(1) Os eixos X e Z utilizam cada um duas guias lineares de rolamento como trilhas de guia e suporte de carga para movimento lateral e longitudinal, respectivamente, que podem atender aos requisitos técnicos de perfuração em alta velocidade. A transmissão dos eixos X e Z emprega servo motores CA para acionar os fusos de esferas de precisão para rotação, realizando assim o movimento linear.
(2) O eixo Y é equipado com duas guias lineares de rolamento de alta resistência em cada lado, uma das quais possui uma estrutura suspensa lateral, formando coletivamente a trilha deslizante do eixo Y. Esta configuração atende aos requisitos de alta rigidez e resistência da estrutura do pórtico, ao mesmo tempo em que incorpora vantagens técnicas como baixo coeficiente de atrito, alta velocidade de movimento, excelente desempenho de absorção de vibrações e vida útil prolongada.
A transmissão do eixo X adota a tecnologia de acionamento síncrono de motor servo duplo: um servo motor é instalado em cada lado, que aciona sincronamente os fusos de esferas para girar, movendo assim a estrutura do pórtico e permitindo operações de usinagem CNC.
A máquina de perfuração e fresagem CNC tipo pórtico é um dispositivo industrial de alto desempenho desenvolvido especificamente para a usinagem de precisão de placas e componentes estruturais. Suas principais aplicações abrangem uma ampla gama de operações, incluindo perfuração, chanfro, rosqueamento e fresagem, com foco em peças de trabalho como flanges, discos, anéis e placas, com sua espessura estritamente dentro da faixa de processamento efetiva especificada da máquina.
A Máquina de Perfuração e Fresagem CNC de Alta Velocidade para Placas desempenha um papel fundamental em setores como oficinas de estruturas de aço, geração de energia eólica e construção de pontes.
Dentro das oficinas de estruturas de aço, facilita a perfuração e fresagem precisas de placas estruturais e componentes de conexão, garantindo a montagem robusta de estruturas. No domínio da energia eólica, processa torres de turbinas e peças de flanges com alta precisão, permitindo que resistam a condições ambientais adversas. Para a construção de pontes, lida com a usinagem de vigas e suportes, garantindo conexões estáveis e duráveis sob cargas dinâmicas. Sua eficiência operacional fornece forte suporte a esses campos críticos de infraestrutura e energia limpa.
