2000～13000mm Comprimento da Viga Máquina de Perfuração CNC H Beam de Alta Velocidade Aço Canal 10#～40#
Uso da máquina-ferramenta:
Esta máquina-ferramenta foi projetada principalmente para operações de perfuração, rosqueamento e marcação em aço em forma de H, aço canal e outros tipos de aço. Ela emprega três fusos BT40 de alta velocidade para realizar a perfuração em três faces do aço, com um fuso alocado para cada face. O magazine de ferramentas tipo linha correspondente pode conter até 4 especificações de brocas.
Ela apresenta alta eficiência de processamento, alta precisão, facilidade de operação e ampla aplicabilidade. Como tal, é amplamente utilizada em indústrias de estruturas de aço, incluindo construção, garagens, torres e grades.
Especificações:
| Parâmetro da viga H |
Tamanho Máx. Largura x Altura |
500×500mm |
| Tamanho Mín. Largura x Altura |
100×100mm |
| Comprimento da Viga |
2000～13000mm |
| |
Aço canal |
10#～40# |
| Fuso principal |
Qtd. |
3 |
| Modelo |
BT40 |
| Potência do motor |
11 kW |
| Velocidade do fuso |
100～3000 r/min |
| Diâmetro do furo |
φ5～φ30 mm |
| Eixo CNC |
Potência do servomotor do eixo X |
Aproximadamente 4,5 kW |
| Potência do servomotor do eixo de posicionamento de perfuração horizontal |
Aproximadamente 1,5 kW |
| Potência do servomotor do eixo de posicionamento de perfuração vertical |
Aproximadamente 3 kW |
| Servomotor de avanço de perfuração |
Aproximadamente 2 kW |
| Magazine de ferramentas |
Qtd. |
3 |
| Tipo |
Estilo linha |
| Capacidade do magazine de ferramentas |
4 x 3 |
| Precisão de processamento |
Desvio da distância do furo |
Dois furos dentro de 1 metro |
±0,5 |
| O valor de desvio permitido aumenta em ±0,2 mm para cada metro adicional da distância do furo, e o máximo não excede ±2 mm |
| Desvio da margem da extremidade |
±1,0 mm |
Estrutura e Configuração da Máquina-Ferramenta:
Esta máquina-ferramenta é composta principalmente por uma unidade de perfuração, carro de alimentação, canal de alimentação, canal de descarga, sistema de resfriamento, sistema hidráulico, sistema pneumático, sistema de lubrificação e sistema elétrico, entre outros componentes. A máquina-ferramenta adota uma estrutura com uma base fixa e uma peça de trabalho móvel. Esta estrutura de perfuração tridimensional facilita a produção automatizada.
1. Máquina de Perfuração
A máquina de perfuração é composta principalmente por uma base, leito, mesa deslizante móvel, caixa do fuso, dispositivo de prensagem superior, dispositivo de fixação lateral e magazine de ferramentas em linha.

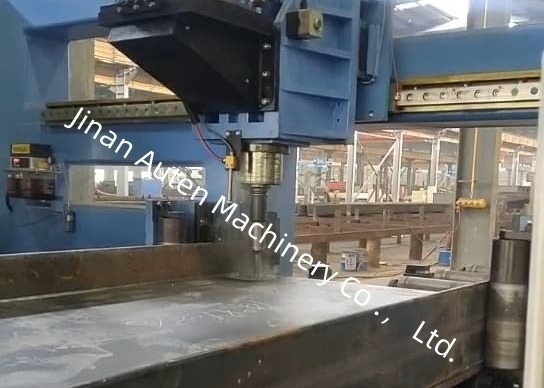

A máquina-ferramenta é equipada com três caixas de fuso: a caixa do fuso do lado fixo, a caixa do fuso do lado móvel e a caixa do fuso da unidade superior, que são usadas respectivamente para operações de perfuração nas direções horizontal e vertical. Cada caixa de fuso pode operar independentemente e realizar a perfuração simultaneamente, aumentando significativamente a eficiência da produção. Cada caixa de fuso é equipada com um conjunto de fusos mecânicos BT40 de alta velocidade, e o magazine de ferramentas em linha correspondente pode acomodar um máximo de 4 brocas com diâmetros diferentes (quando nenhuma ferramenta está montada no fuso). Isso permite o processamento automático de 4 diâmetros de furo diferentes em uma única fixação da peça de trabalho.
2. Carro de Alimentação
O carro de alimentação é composto por engrenagens, servomotores e manipuladores. O manipulador prende a peça de trabalho e é acionado por um servomotor. Através da transmissão da cremalheira, a peça de trabalho é alimentada na direção X, garantindo a precisão de usinagem longitudinal da operação de perfuração.
3. Canal de Alimentação

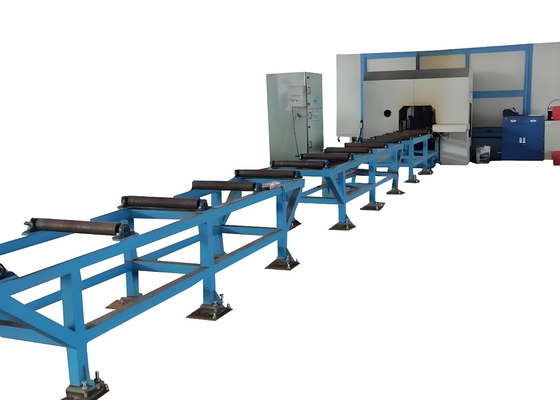

O canal de alimentação é composto por um suporte de canal, rolos de suporte, rolos de posicionamento lateral, mecanismos de empuxo lateral, cremalheiras e outros componentes. Ele é projetado para transportar peças de trabalho aguardando processamento. Um interruptor fotoelétrico é montado na extremidade frontal do canal para detectar a borda de ataque da peça de trabalho, determinando assim a referência de processamento na direção X. Os rolos de posicionamento lateral conduzem o posicionamento grosseiro da peça de trabalho na direção Y, enquanto os mecanismos de empuxo lateral pressionam a peça de trabalho contra os rolos de posicionamento lateral para garantir sua posição.
Esta máquina-ferramenta foi projetada principalmente para realizar operações de perfuração, rosqueamento e marcação em aço em forma de H, aço canal e vários outros tipos de aço. Ela é capaz de lidar com uma ampla gama de peças de trabalho de aço com diferentes especificações, garantindo um processamento preciso e eficiente. Por exemplo, em exibições de amostras, ela pode demonstrar efetivamente suas capacidades de processamento em amostras de aço em forma de H padrão com diferentes larguras de flange e espessuras de alma, bem como amostras de aço canal de diferentes tamanhos. Essas amostras exibidas mostram claramente a capacidade da máquina-ferramenta de obter posições precisas dos furos, roscas rosqueadas suaves e padrões de marcação claros, refletindo totalmente sua alta precisão e confiabilidade em aplicações práticas. Tais demonstrações de amostras fornecem evidências para que os clientes entendam o desempenho da máquina-ferramenta e sua adequação às suas necessidades específicas de processamento.
A Máquina de Perfuração CNC H Beam de Alta Velocidade encontra aplicações chave em oficinas de estruturas de aço e construção de pontes.
Em oficinas de estruturas de aço, ela processa com precisão vigas H para estruturas e suportes, garantindo uma montagem estável. Para pontes, ela lida com a perfuração de vigas H com alta precisão, aprimorando a integridade estrutural para suportar cargas de longo prazo. Sua eficiência suporta esses setores de infraestrutura críticos de forma confiável.
