11KW / 15KW Servo Spindle Motor Power CNC Gantry Perfuração e máquina de fresagem 28mm largura de T-slot

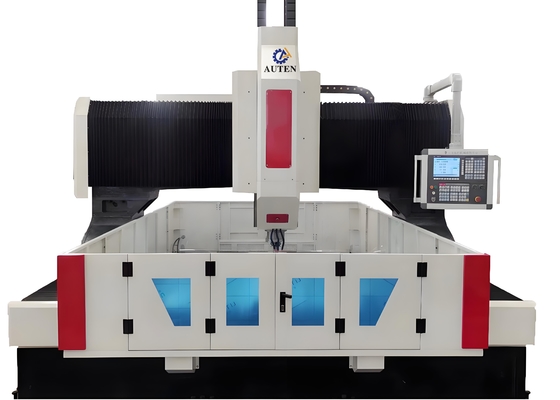

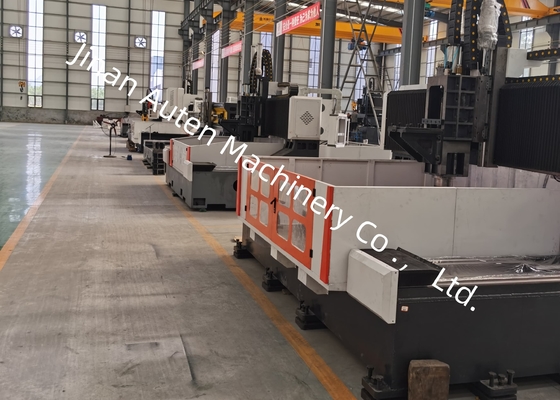

Motor do fuso servo de 11KW/15KW para máquina de perfuração e fresagem CNC tipo pórtico, largura da ranhura em T de 28 mm

Aplicação:

A máquina de perfuração e fresagem CNC tipo pórtico é projetada principalmente para realizar operações de perfuração, chanfro, rosqueamento e fresagem em placas e componentes estruturais — como flanges, discos, anéis e placas — onde a espessura da peça se enquadra em sua faixa de processamento efetiva. Permite a perfuração de furos passantes e furos cegos em peças de material único e materiais compostos. Todo o processo de usinagem é controlado digitalmente, garantindo uma operação altamente amigável. Este equipamento é competente em realizar produção automatizada com alta precisão, adaptando-se às necessidades de processamento de múltiplas variedades e facilitando a fabricação em larga escala.

Especificações:

Características do produto

1. Base da máquina e bancada

A base da máquina passa primeiro por soldagem, seguida por tratamento de recozimento e usinagem de precisão subsequente. Exibe rigidez dinâmica e estática excepcional, mantendo a estabilidade estrutural sem deformação. Dois guias lineares de alta precisão são montados em ambos os lados da base da base, garantindo uma distribuição uniforme da força nos deslizadores do guia. Este projeto aumenta significativamente a rigidez geral da máquina-ferramenta, bem como sua resistência à tração e compressão. O sistema de acionamento adota servomotores CA combinados com conjuntos de fuso de esferas de precisão para acionamento de dupla face, permitindo que o pórtico se mova ao longo do eixo Y. Além disso, a bancada é equipada com um sistema de fixação por cilindro hidráulico para fixar as peças durante o processamento.

2. Pórtico móvel

O pórtico móvel é fabricado a partir de fundidos de ferro cinzento (HT250). Dois guias lineares rolantes com capacidade de carga ultra-alta são montados na parte frontal do pórtico. Um conjunto de fusos de esferas de precisão e um servomotor trabalham em conjunto para permitir que a placa deslizante do cabeçote de força se mova ao longo do eixo X, e o cabeçote de força de perfuração é instalado na placa deslizante do cabeçote de força.
O movimento do pórtico é realizado por meio de um acoplamento de precisão: o servomotor aciona a porca do fuso de esferas para girar no fuso de esferas, facilitando assim o movimento do pórtico.

3. Cabeçote de força de perfuração

O cabeçote de força de perfuração emprega um servomotor de fuso dedicado, que transmite energia a um fuso de precisão dedicado por meio de uma correia síncrona dentada para aumentar o torque de saída. O fuso é equipado com rolamentos de contato angular japoneses dispostos em uma configuração de “quatro dianteiros, dois traseiros” (seis fileiras no total), permitindo o ajuste de velocidade contínuo. Um sistema pneumático de troca de ferramentas é integrado ao fuso, garantindo uma troca de ferramentas rápida e conveniente. O mecanismo de alimentação é acionado por um servomotor e um fuso de esferas; os eixos X e Y suportam a ligação e adotam o controle de malha semi-fechada, permitindo a realização de funções de interpolação linear e circular. A extremidade do fuso possui um furo cônico BT50 e é equipada com uma junta rotativa de alta velocidade. Ele suporta operações de processamento usando uma broca em U de alta velocidade com funcionalidade de descarga de água central.

4. Dispositivo de lubrificação automática e dispositivo de proteção

Esta máquina-ferramenta é equipada com um dispositivo de lubrificação automática de pressão parcial volumétrica fabricado em Taiwan. Ele permite a lubrificação automática de pares móveis, como guias, fusos de esferas e cremalheiras, sem zonas mortas, protegendo efetivamente a vida útil da máquina-ferramenta. Os eixos X e Y da máquina-ferramenta são equipados com capas protetoras à prova de poeira, enquanto escudos de proteção à prova d'água são instalados ao redor da bancada para aumentar a proteção operacional.

A máquina de perfuração e fresagem CNC tipo pórtico é um equipamento industrial de alto desempenho construído para o processamento de precisão de placas e componentes estruturais. Suas principais aplicações abrangem um escopo abrangente de operações, incluindo perfuração, chanfro, rosqueamento e fresagem. Ele é projetado para peças de trabalho, como flanges, discos, anéis e placas, onde a espessura das peças de trabalho se enquadra estritamente na faixa de processamento efetiva especificada da máquina.

A máquina de perfuração e fresagem de placas CNC de alta velocidade serve como uma peça fundamental de equipamento em oficinas de estruturas de aço, projetos de energia eólica e setores de construção de pontes. Dentro das oficinas de estruturas de aço, ela permite operações precisas de perfuração e fresagem em placas e conectores estruturais, lançando uma base sólida para a montagem robusta de estruturas de aço. Para aplicações de energia eólica, ela processa torres e flanges de turbinas eólicas com alta precisão — fundamental para garantir que esses componentes possam suportar condições operacionais adversas (por exemplo, ventos fortes, flutuações de temperatura). Na construção de pontes, ela lida com a usinagem de vigas e suportes, garantindo conexões estáveis e duráveis que podem suportar cargas dinâmicas durante o serviço de longo prazo da ponte. Sua excepcional eficiência operacional fornece suporte confiável para esses campos críticos, que sustentam o desenvolvimento de infraestrutura e o avanço da energia limpa.
