Máquina de perfuração de feixe CNC de 2000 ∼ 13000 mm Servo motor de perfuração de 2 kW
Utilização de máquinas-ferramenta:
Esta máquina-ferramenta é projetada principalmente para operações de perfuração, toque e marcação em materiais de aço, como feixes H e aço de canal.Adota três fendões de alta velocidade BT40 para realizar operações de perfuração em três lados do aço, com um fendão atribuído a cada ladoO correspondente carregador de ferramentas de tipo fila pode acomodar até 4 especificações de brocas.e ampla aplicabilidade.
Especificações:
| Parâmetro do feixe H |
Max. Tamanho Largura x Altura |
500 × 500 mm |
| Min. Tamanho Largura x Altura |
100 × 100 mm |
| Comprimento do feixe |
2000 ∼ 13000 mm |
| |
Aço de canalização |
10 # ¢ 40 # |
| Fusão principal |
Qty. |
3 |
| Modelo |
BT2 serviços de informação |
| Potência do motor |
11 kW |
| Velocidade do fuso |
100 ‰ 3000 r/min |
| Diâmetro do buraco |
φ5 φ30 mm |
| Eixo CNC |
Potência do servomotor do eixo X |
Cerca de 4,5 kW |
| Potência do servomotor do eixo de posicionamento horizontal da perfuração |
Cerca de 1,5 kW |
| Potência do servomotor do eixo de posicionamento da perfuração vertical |
Cerca de 3 kW |
| Servo motor de alimentação de perfuração |
Cerca de 2 kW |
| Revista de ferramentas |
Qty. |
3 |
| Tipo |
Estilo de linha |
| Capacidade do carregador de ferramentas |
4 x 3 |
| Precisão de processamento |
Desvio da distância do buraco |
Dois buracos num raio de 1 metro. |
± 0.5 |
| O valor de desvio admissível aumenta ± 0,2 mm a cada 1 metro adicional da distância do buraco e o máximo não excede ± 2 mm. |
| Desvio da margem final |
±1,0 mm |
Estrutura e configuração da máquina-ferramenta

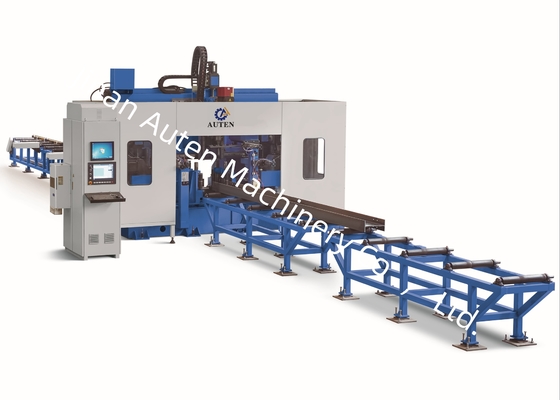

Esta máquina-ferramenta é constituída principalmente por uma unidade de perfuração, um carrinho de alimentação, um canal de alimentação, um canal de descarga, um sistema de arrefecimento, um sistema hidráulico, um sistema pneumático, um sistema de lubrificação,A máquina-ferramenta adopta um projecto estrutural com um leito fixo e uma plataforma móvel para peça de trabalho.Esta configuração para perfuração 3D facilita a implementação de processos de produção automatizados, aumentando a eficiência e a coerência operacionais.
1Unidade de perfuração
A unidade de perfuração é constituída principalmente por uma base, um leito de máquina, um slide móvel, um cabeçote de fuso, um dispositivo de prensagem superior, um dispositivo de fixação lateral e um carregador de ferramentas tipo fila.

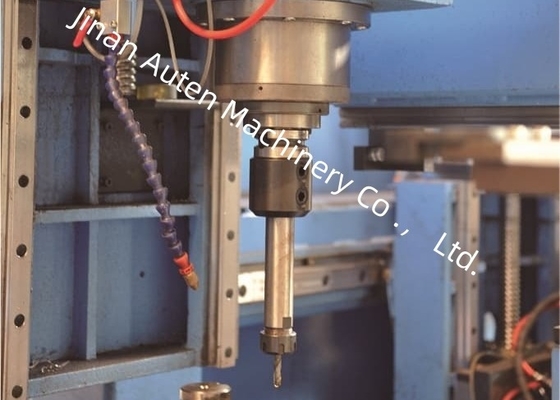

A máquina-ferramenta é equipada com três cabeçotes de eixo, especificamente o cabeçote de eixo do lado fixo, o cabeçote do eixo do lado móvel e o cabeçote do eixo da unidade superior.Estes suportes são respectivamente utilizados para operações de perfuração na direcção horizontal e verticalCada cabeça de fuso suporta uma operação independente e pode realizar tarefas de perfuração simultaneamente.
2Alimentando Trolley
O carrinho de alimentação é constituído por engrenagens, servomotores e manipuladores.alimenta a peça de trabalho ao longo da direção XEsta concepção assegura a precisão do processamento longitudinal das operações de perfuração, estabelecendo uma base sólida para uma qualidade constante da peça.
3Canal de alimentação
O canal de alimentação é composto por um suporte de canal, rolos de suporte, rolos de posicionamento lateral, mecanismos de empurrão lateral, estantes e outros componentes.Para o transporte de peças a processarNo extremo frontal do canal está montado um interruptor fotoeléctrico que detecta a extremidade frontal da peça de trabalho e identifica a referência de processamento na direcção X.Os rolos de posicionamento laterais realizam o posicionamento áspero da peça de trabalho ao longo da direção Y, enquanto os mecanismos de empurrão laterais pressionam a peça contra os rolos de posicionamento laterais para garantir um posicionamento estável.
Esta máquina-ferramenta é projetada principalmente para operações de perfuração, toque e marcação em vigas H, aço de canal e uma variedade de outras peças de aço.É capaz de processar componentes de aço com diversas especificações, assegurando uma elevada precisão e eficiência operacional durante todo o processo.
Em demonstrações de amostras, por exemplo, the machine tool can effectively showcase its processing capabilities on standard H-beam samples (with varying flange widths and web thicknesses) as well as channel steel samples of different dimensionsEstas amostras apresentadas demonstram claramente a capacidade da máquina-ferramenta para conseguir um posicionamento preciso dos furos, fios de toque suaves,e padrões de marcação distintos que refletem plenamente a sua elevada precisão e fiabilidade em cenários práticos de aplicação.
A máquina de perfuração de vigas CNC de alta velocidade H é aplicada principalmente em oficinas de estruturas de aço e projetos de construção de pontes.Realiza um processamento de precisão em vigas H utilizadas para estruturas e estruturas de suporte, estabelecendo uma base sólida para a montagem estável.que ajuda a melhorar a integridade estrutural para suportar cargas de longo prazoA sua elevada eficiência operacional proporciona um apoio fiável a estes sectores de infra-estruturas críticas.
