700×500mm Largura X Altura Máquina de perfuração 3D CNC H
Indústria de aplicação:
Esta máquina-ferramenta é especificamente concebida para operações de perfuração em aço em forma de H. Utiliza três fendões de perfuração de alta precisão para realizar a perfuração da peça de trabalho,com alta precisão de usinagem e facilidade de operaçãoComo uma peça essencial de equipamento de alta eficiência na indústria de estruturas de aço, é amplamente aplicada na construção, engenharia de pontes, mastros de torres, estruturas de grade e outros campos relacionados.
Especificações:
| Parâmetro do feixe H |
Max. Tamanho Largura x Altura |
700 × 500 mm |
| Min. Tamanho Largura x Altura |
100 × 100 mm |
| Comprimento do feixe |
2000 ‰ 12200 mm |
| Fusão principal |
Qty. |
3 |
| Modelo |
BT2 serviços de informação |
| Potência do motor |
11 kW |
| Velocidade do fuso |
100 ‰ 3000 r/min |
| Diâmetro do buraco |
φ5 φ30 mm |
| Eixo CNC |
Potência do servomotor do eixo X |
Cerca de 5 kW |
| Potência do servomotor do eixo de posicionamento horizontal da perfuração |
Cerca de 1,5 kW |
| Potência do servomotor do eixo de posicionamento da perfuração vertical |
Cerca de 3 kW |
| Servo motor de alimentação de perfuração |
Cerca de 2 kW |
| Revista de ferramentas |
Qty. |
3 |
| Tipo |
Estilo de linha |
| Capacidade do carregador de ferramentas |
4 x 3 |
| Precisão de processamento |
Desvio da distância do buraco |
Dois buracos num raio de 1 metro. |
± 0.5 |
| O valor de desvio admissível aumenta ± 0,2 mm a cada 1 metro adicional da distância do buraco e o máximo não excede ± 2 mm. |
| Desvio da margem final |
±1,0 mm |
| Tamanho da máquina |
Cerca de 33x5,5x3,3m |
Componentes de máquinas de perfuração CNC
A linha de máquinas de perfuração CNC é constituída principalmente por componentes principais, incluindo um corpo da máquina principal, um sistema de alimentação CNC, um transportador de saída, um sistema de refrigeração, um sistema hidráulico,um sistema pneumáticoA linha de produção adota uma estrutura de cama fixa combinada com uma estrutura móvel de transporte de peças de trabalho.A funcionalidade de perfuração 3D possibilitada por este projeto estrutural facilita a implementação de processos de produção automatizados, apoiando operações de fabrico eficientes e coerentes.

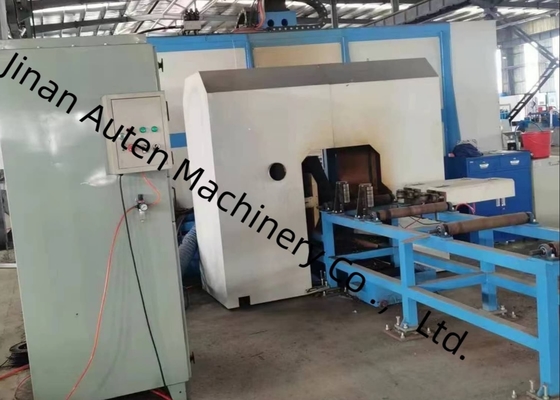

1. Corpo da máquina principal
O corpo da máquina principal é constituído principalmente por uma base, uma cama, uma mesa móvel deslizante, um cabeçote, um dispositivo de prensagem superior, um dispositivo de prensagem lateral e um carregador de ferramentas de tipo fila.A cama possui excelente rigidez e estabilidade, permitindo-lhe suportar as cargas e as vibrações geradas durante processos de usinagem de alta velocidade.Este desempenho estrutural garante a manutenção da precisão de usinagem da máquina-ferramenta durante todas as operações..

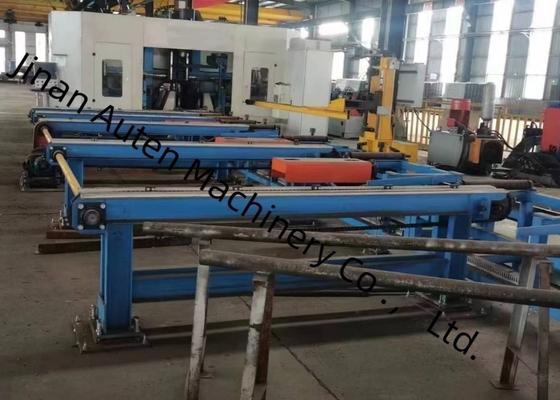

2. Transportador de alimentação
O transportador de alimentação é composto por um suporte de transportador, rolos de suporte, rolos de posicionamento lateral, um dispositivo de empurrão lateral e um rack, entre outros componentes.O canal de alimentação do transportador é projetado para transportar peças a serem processadasUm interruptor fotoeléctrico é instalado na extremidade frontal do canal de alimentação para detectar a extremidade frontal da peça de trabalho, determinando assim o dado de processamento na direcção X.O dispositivo de empurrão lateral prende a peça de trabalho fortemente e pressiona contra os rolos de posicionamento lateral, permitindo o posicionamento aproximado da peça na direcção Y.
3. Alimentação NC Carriage
O carrinho NC é composto por engrenagens, servomotores e manipuladores.e capaz de levantar e abaixar automaticamente de acordo com as especificações do perfilApós o manipulador ter apertado a peça de trabalho, o carrinho é accionado pelo servomotor; sob a transmissão do mecanismo de rack-and-pinion,A peça de trabalho é alimentada na direção X, o que garante a precisão de usinagem longitudinal do processo de perfuração..
Esta máquina-ferramenta é especificamente concebida para operações de perfuração, tapping e marcação em vigas H, aço de canal e uma série de outras peças de aço.Suporta o processamento de componentes de aço com diversas especificações, assegurando uma elevada precisão e eficiência operacional durante todo o ciclo de processamento. the machine tool can effectively exhibit its processing capabilities using standard H-beam samples (featuring varying flange widths and web thicknesses) and channel steel samples of different dimensionsAs amostras apresentadas ilustram claramente a capacidade da máquina-ferramenta para obter um posicionamento preciso dos furos, roscas suavese padrões de marcação distintos que refletem plenamente a sua elevada precisão e fiabilidade em cenários práticos de aplicação.
A máquina de perfuração de vigas CNC de alta velocidade H é utilizada principalmente em oficinas de estruturas de aço e projetos de construção de pontes.Realiza um processamento de precisão em vigas H utilizadas para estruturas e estruturas de suporte, estabelecendo uma base sólida para a montagem estável de estruturas de aço.Realiza operações de perfuração de alta precisão em vigas H, contribuindo para melhorar a integridade estrutural das pontes.A sua elevada eficiência operacional proporciona um apoio técnico fiável a estes sectores de infra-estruturas críticas.assegurar o bom andamento da execução do projecto.
