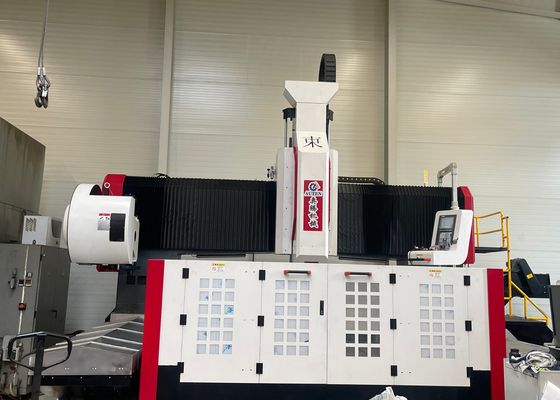

Máquina de Perfuração e Fresagem CNC para Chapas com Tamanho da Peça 2500x2500mm e Diâmetro Máximo de Rosqueamento de 30mm

2500x2500mm Tamanho da peça de trabalho Máquina de perfuração e fresagem de chapas CNC 30mm Max.Tapping Diâmetro

Aplicação:

Este equipamento é usado para perfuração, chanframento, toque e fresagem de placas/componentes estruturais.,Pode realizar a perfuração de furos e buracos cegos tanto em componentes de material único como em materiais compósitos.

Especificações:

Estrutura da máquina:
O leito da máquina adota uma estrutura fundida, composta principalmente por uma mesa de trabalho, um pórtico móvel, uma sela deslizante móvel, uma cabeça de força de perfuração e fresagem, um dispositivo de lubrificação automática,um dispositivo de proteção, um dispositivo de refrigeração circulante, um sistema de controlo digital e um sistema eléctrico.e acionados por pares de parafusos de chumbo de precisão, dotando a máquina-ferramenta de alta precisão de posicionamento e precisão de repetição do posicionamento.

1- Cama e banco de trabalho
O leito é um componente soldado por tubo retangular. Antes do processamento, é submetido a recozimento a alta temperatura; após o semi-acabamento, é submetido a um segundo recozimento para eliminar a tensão interna,seguido de um processamento de acabamento que assegura a estabilidade a longo prazo da precisão da máquina-ferramenta.O banco de trabalho é uma fundição integral de ferro cinzento (HT250), que passa por um processo de acabamento após aquecimento secundário e tratamento de envelhecimento.Possui excelente rigidez dinâmica e estática sem riscos de deformaçãoA superfície da bancada de trabalho é equipada com ranhuras em T bem dispostas para a fixação da peça.

Dois conjuntos de guias lineares de alta precisão são montados em ambos os lados da base do leito,permitindo uma distribuição uniforme da força nos guias e aumentando significativamente a rigidez da máquina-ferramenta, bem como a resistência à tração e à compressãoO sistema de acionamento adota um servomotor AC e um par de parafusos de esferas de precisão para conduzir o movimento do pórtico ao longo do eixo Y. Parafusos ajustáveis são distribuídos na superfície inferior do leito,Facilitar o fácil ajuste do nível da cama e da bancada de trabalho.

2- Porta-malas móvel.

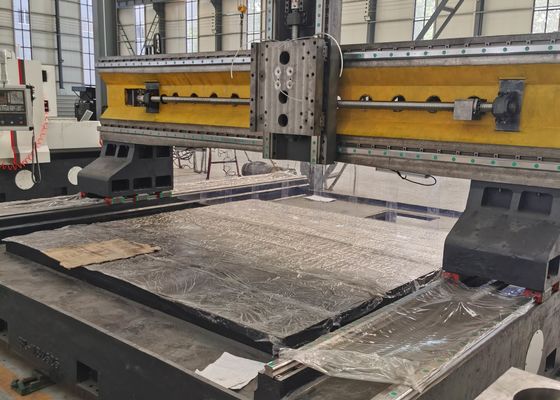

O pórtico móvel é de ferro fundido cinza (HT250).Um conjunto de parafusos de bola de precisão e um servomotor permitem que a placa de deslizamento da cabeça de potência se mova ao longo do eixo X, e as cabeças de força de perfuração são instaladas na placa de deslizamento da cabeça de força.O movimento do pórtico é alcançado pelo servomotor que conduz a rotação da porca de bola no parafuso de bola através de um acoplamento de precisão.

A máquina de perfuração e fresagem de pórtico CNC é um dispositivo industrial de alto desempenho especificamente concebido para a usinagem de precisão de componentes e peças estruturais de tipo chapa.Este equipamento é personalizado para processamento de peças de trabalho, incluindo flangesA utilização de uma máquina para a fabricação de discos, anéis e chapas, com a condição essencial de que a espessura destas peças de trabalho satisfaça plenamente o intervalo de usinagem eficaz especificado pela máquina.

Em oficinas de estruturas de aço, o equipamento realiza perfurações e fresagens precisas em placas e conectores estruturais, estabelecendo uma base sólida para a montagem estável de estruturas de aço.O processo de transformação de torres e flanges de turbinas eólicas é de elevada precisão e é fundamental para garantir que estes componentes resistam a condições extremas (eNo que respeita à construção de pontes, é utilizado para mecanizar vigas e suportes de pontes, garantindo a estabilidade, a resistência e a resistência das pontes.ligações duráveis que suportam cargas dinâmicas durante toda a longa vida útil da ponte.
