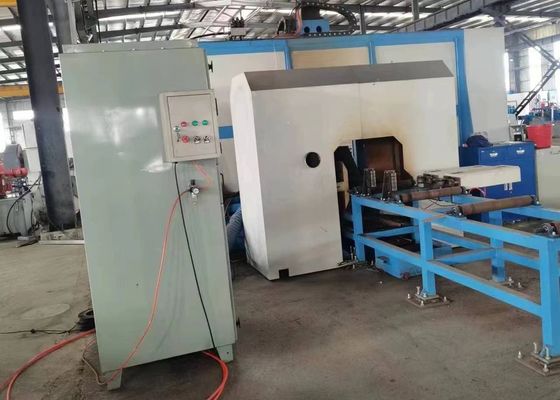

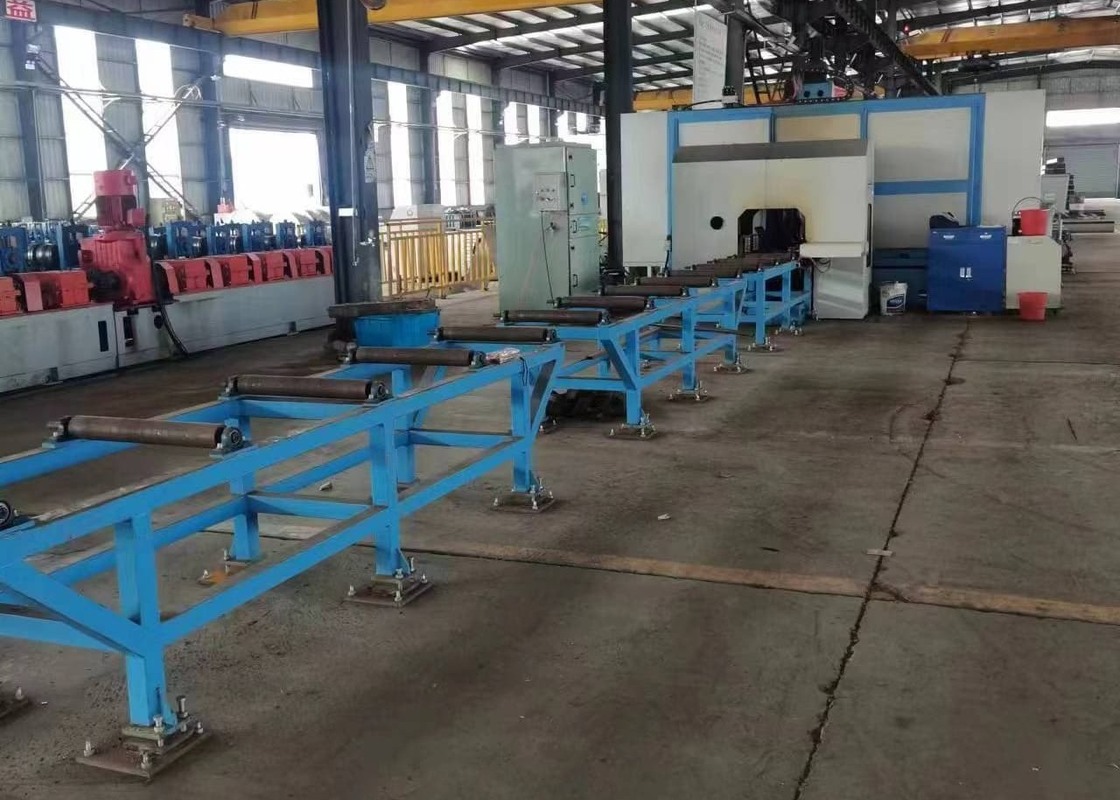

Máquina de Perfuração e Corte de Aço CNC Modelo BHD500 com 3 Revistas de Ferramentas para Perfuração de Vigas
Aplicação:
Este equipamento CNC de perfuração, puncionamento e marcação de chapas é projetado principalmente para realizar operações de perfuração, rosqueamento, marcação e marcação em aços, incluindo aço de seção H, aço canal e cantoneiras. É amplamente aplicado em indústrias de estruturas de aço, como construção de edifícios, construção de garagens, fabricação de torres e engenharia de estruturas de grade.
Especificações:
|
Modelo
|
BHD500/3 |
BHD700/3 |
BHD1000/3 |
BHD1250/3 |
|
Largura da viga H
faixa(mm)
|
100~500 |
100~700 |
100~1000 |
100~1250 |
|
Altura da viga H
faixa(mm)
|
100~500 |
100~500 |
100~500 |
100~600 |
|
Aço canal
faixa de largura(mm)
|
100~500 |
100~700 |
100~1000 |
100~1250 |
|
Aço canal
faixa de altura(mm)
|
100~250 |
100~250 |
100~250 |
100~300 |
|
Máx. peça
espessura(mm)
|
40 |
40 |
80 |
80 |
|
Máx. peça
comprimento (m)
|
12 ou 15 (opcional) |
|
Fuso de perfuraçãoqtde.
|
Total de 3 fusos, um fuso na unidade superior,lado esquerdo
e lado direitorespectivamente
|
|
Furo do fuso
cone
|
BT40 |
BT40 |
BT40 |
BT40 |
|
Máx. perfuração
diâmetro (mm)
|
40 |
40 |
40 |
40 |
|
Motor do fusopotência
(kW)
|
11 |
11/ 15 |
11/ 15 |
11/ 15 |
|
Velocidade do fuso
(rpm)
|
100~3000 |
100~3000 |
100~3000 |
100~3000 |
|
Avanço do fuso
velocidade(m/min)
|
0~10 |
0~10 |
0~10 |
0~10 |
|
Avanço do eixo Xvelocidade
(m/min)
|
0~40 |
0~20 |
0~20 |
0~20 |
|
Qtde. de ferramentarevista
|
3 |
3 |
3 |
3 |
|
Revista de ferramentas
tipoe capacidade
|
Tipo linha, 3x4 (opcional) |
|
Unidade de marcação(opcional)
|
Digitação em disco, 36 caracteres, tamanho do caractere Φ10mm
|
| Sistema CNC |
Siemens Alemão, Panasonic Japão, INVT China
|
| Método de resfriamento |
Resfriamento por spray, resfriamento interno + resfriamento externo |
|
GeralTamanho (m)
|
Aproximadamente 32x5x3.5 |
Aproximadamente 33x5.5x3.5 |
Aproximadamente 33x5.5x3.5 |
Aproximadamente 33x6x3.5 |
| Potência total (kW) |
Aproximadamente 55 |
Aproximadamente 55 |
Aproximadamente 60 |
Aproximadamente 60 |
Os parâmetros acima podem ser ajustados e alterados de acordo com os requisitos específicos do cliente.
1. Um equipamento de perfuração essencial e especializado para a indústria de estruturas de aço para edifícios.
2. Capaz de perfurar furos em três superfícies de vigas H e aços canal simultaneamente, com alta precisão e alta eficiência.
3. Equipado com 7 eixos CNC, que realizam automaticamente alimentação e posicionamento precisos.
4. Capaz de reconhecer desenhos de peças AUTOCAD e DSTV e convertê-los em programas de usinagem.
Características do produto
1. A máquina de marcação hidráulica por disco pode ser equipada opcionalmente. O disco é posicionado por meio de um servomotor e pode marcar 36 caracteres diferentes rapidamente.
2. Funções automáticas de marcação e rosqueamento substituem a marcação manual tradicional. Ferramentas de marcação podem ser usadas para marcar as posições da chapa para o próximo processo de soldagem em flanges e almas de vigas H, economizando tempo e esforço, ao mesmo tempo em que melhora a precisão. O rosqueamento também pode ser realizado em flanges e almas de vigas H, melhorando significativamente a eficiência da produção.
3. A fixação da peça durante a alimentação e o processamento, a elevação longitudinal da braçadeira e a fixação por empuxo lateral, a fixação e o afrouxamento da braçadeira são todos concluídos pelo sistema hidráulico, o que garante a confiabilidade do equipamento durante a operação.
4. O sistema de controle consiste em um computador host e PLC, com componentes-chave de marcas internacionais renomadas. Vários métodos de programação permitem que os operadores editem facilmente vários programas. Dados de projeto estrutural gerados por sistemas AutoCAD ou TEKLA Structures de terceiros, como arquivos DXF e DSTV, podem ser importados.
No curso das atividades de demonstração de amostras, a máquina de perfuração, marcação e corte de metal de chapas de vigas CNC é capaz de exibir efetivamente seu desempenho de processamento enquanto opera em amostras padrão de vigas H (caracterizadas por diferentes larguras de flange e espessuras de alma), bem como em amostras de aço canal com diversas dimensões. As amostras apresentadas nessas demonstrações demonstram claramente a capacidade da máquina-ferramenta de realizar o posicionamento preciso dos furos, roscas lisas e padrões de marcação legíveis - incorporando assim totalmente sua alta precisão e confiabilidade em cenários de aplicação do mundo real.
A Máquina de Perfuração, Marcação e Corte de Vigas H CNC de Alta Velocidade é aplicada principalmente em oficinas de estruturas de aço e iniciativas de construção de pontes. Dentro das oficinas de estruturas de aço, ela realiza usinagem de precisão em vigas H utilizadas para estruturas e estruturas de suporte, construindo assim uma base sólida para a montagem estável de estruturas de aço. Em contextos de construção de pontes, ela implementa trabalhos de perfuração de alta precisão em vigas H - isso não apenas ajuda a melhorar a integridade estrutural das pontes, mas também permite que elas suportem efetivamente cargas de longo prazo. Possuindo alta eficiência operacional, a máquina oferece suporte confiável a esses campos de infraestrutura críticos, salvaguardando o avanço tranquilo de projetos relacionados.
