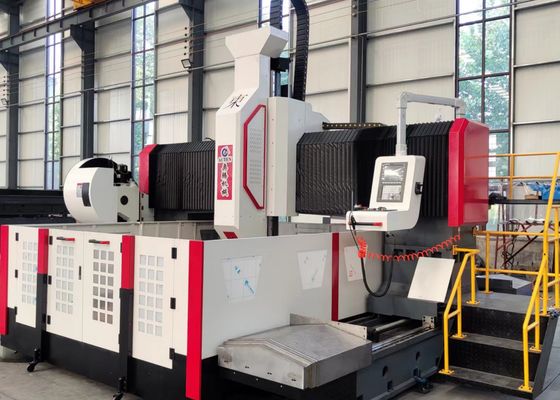

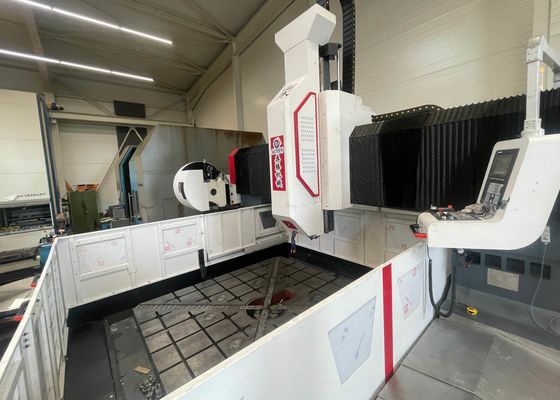

Modelo de Máquina de Perfuração e Fresagem PHD3016 de 3000x1600mm, Diâmetro Máximo de Perfuração de 70mm
Aplicação:
Este equipamento CNC de perfuração de placas e flanges tipo pórtico é projetado para perfuração, chanfragem, rosqueamento e fresagem de componentes de placas/estruturais.
Ele se destina principalmente à perfuração de alta eficiência de peças de trabalho—incluindo flanges, discos, anéis e placas—com espessuras dentro da faixa operacional efetiva. Ele permite a perfuração de furos passantes e furos cegos em peças de material único e materiais compostos. Os processos de usinagem da máquina-ferramenta são controlados digitalmente, garantindo uma conveniência operacional excepcional. Ele suporta produção automatizada e de alta precisão em várias variedades e lotes de grande volume.
Especificações:
Tamanho da peça de trabalho
|
CxL |
3000x1600 mm |
| Altura do pórtico |
600 mm |
| Cabeça de força de perfuração |
Qtd. |
1 |
| Cone do fuso |
BT50 |
| Diâmetro máx. de perfuração |
Φ75 mm |
| Espessura máx. |
≤180 mm |
| Diâmetro de rosqueamento |
M3-M25 mm |
| Velocidade do fuso |
30~3000 r/min |
| Potência do motor do fuso servo |
22kW |
| Distância da extremidade inferior do fuso à mesa de trabalho |
200-600mm |
|
Movimento lateral da cabeça de força(Eixo X)
|
Curso horizontal máx. |
1600 mm |
| Velocidade de movimento lateral |
0~9 r/min |
| Potência do servomotor para movimento lateral |
1x2,4 kW |
| Movimento longitudinal do pórtico (eixo Y) |
Curso de avanço máx. |
3000 mm |
| Velocidade de avanço |
0~9 m/min |
| Potência do servomotor de avanço |
2x2,4 kW |
| Movimento de avanço vertical do carneiro (eixo Z) |
Curso máx. |
400 mm |
| Velocidade de movimento |
0~8 m/min |
| Potência do servomotor |
1x2,4 kW |
| Precisão de posicionamento de três eixos |
X/Y/Z/A/B/C |
0-0,02mm |
| Precisão de posicionamento repetido de três eixos |
X/Y/Z/A/B/C |
0-0,01mm |
| Tamanho total |
CxLxA |
4400x3200x2700 mm |
Características do produto
1. Bancada de trabalho
Construída em ferro fundido cinzento (HT250), a bancada de trabalho passa por tratamento de têmpera dupla e alívio de tensão vibratória, proporcionando excelente rigidez e estabilidade dimensional. Sua superfície de trabalho apresenta uma estrutura de fundição integrada.
2. Pórtico móvel
Fabricado em ferro fundido cinzento (HT250), o pórtico móvel é equipado com dois conjuntos de guias lineares de rolamento de carga ultra-alta, um conjunto de fusos de esferas de precisão e um servomotor—configurando o deslizamento da cabeça de força como o eixo Y. A cabeça de força de perfuração é montada na placa de deslizamento da cabeça de força para movimento co-direcional. A travessia do pórtico é alcançada por meio do servomotor, que aciona a rotação do fuso de esferas por meio de um acoplamento de precisão. programas de perfuração. Os recursos de visualização e verificação de pré-perfuração aprimoram ainda mais a conveniência e a precisão operacional.
3. Sela móvel
A sela móvel apresenta uma construção em ferro fundido de precisão. Ela é equipada com dois conjuntos de mesas deslizantes de trilho rígido CNC de rolamento de carga ultra-alta, um conjunto de conjuntos de fusos de esferas de precisão e um redutor planetário de alta precisão ligado a um servomotor—acionando a cabeça de força de perfuração para se mover ao longo do eixo Z. Essa configuração permite que a cabeça de força execute ações como avanço rápido, avanço de trabalho, retração rápida e parada, incorporando funcionalidades de quebra automática de cavacos, remoção de cavacos e pausa.
4. Sistema de transmissão
Este equipamento adota uma configuração de alta precisão que integra guias e blocos deslizantes HIWIN de Taiwan, garantindo uma operação suave, ao mesmo tempo em que aprimora significativamente a capacidade de suporte de carga pesada.
Os eixos X e Z são equipados com dois trilhos de guia lineares de rolamento, servindo como trilhos de guia e suporte de carga para movimento transversal e longitudinal, respectivamente. Este projeto atende aos requisitos técnicos para operações de perfuração de alta velocidade. Para transmissão, os eixos X e Z utilizam servomotores CA para acionar fusos de esferas de precisão em rotação, alcançando assim um movimento linear preciso. revistas de discos de ferramentas ou revistas de ferramentas lineares estão disponíveis, o que aumenta substancialmente a eficiência da usinagem.
A máquina de perfuração, marcação e fresagem tipo pórtico CNC para flanges e aço carbono representa um aparelho industrial de alto desempenho, meticulosamente projetado para a usinagem de precisão de componentes tipo placa e peças estruturais. Este equipamento é personalizado para processar peças de trabalho, incluindo flanges, discos, anéis e placas planas, com um requisito fundamental de que a espessura de tais peças de trabalho esteja totalmente em conformidade com a faixa de usinagem efetiva especificada da máquina.
Em oficinas de estruturas de aço, este equipamento oferece perfuração e fresagem de precisão para placas estruturais e elementos de conexão, estabelecendo assim uma base robusta para a montagem estável de estruturas de aço. Para o setor de energia eólica, ele fornece soluções de usinagem de alta precisão para torres e flanges de turbinas eólicas—um processo indispensável que garante que esses componentes possam suportar condições ambientais adversas (por exemplo, ventos intensos, flutuações de temperatura). Em projetos de construção de pontes, o equipamento processa vigas de pontes e suportes, garantindo a formação de conexões estáveis e duráveis, projetadas para suportar cargas dinâmicas ao longo da vida útil prolongada da ponte.
