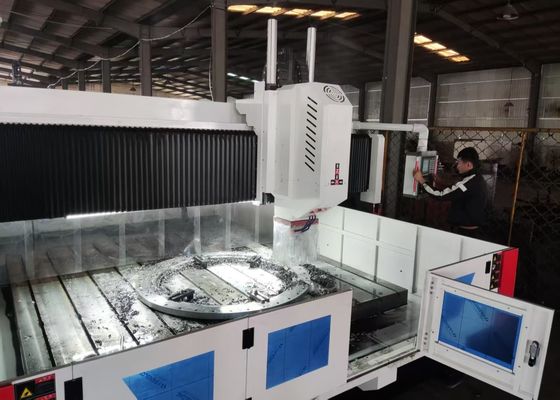

13000x1000mm Tamanho da peça de trabalho Máquina de perfuração e fresagem de chapas de metal CNC M3-M10 Diâmetro de toque

13000x1000mm Tamanho da peça de trabalho Máquina de perfuração e fresagem de chapas de metal CNC M3-M10 Diâmetro de toque

Aplicação:

Este equipamento de perfuração e fresagem de chapas de metal de placas de pórtico CNC é projetado principalmente para realizar processos de perfuração, chanframento, toque, fresagem e perfuramento em placas e componentes estruturais.Oferece um desempenho eficiente de perfuração de buracos para peças de trabalho, incluindo flanges, discos, anéis e chapas com espessuras dentro do seu intervalo de funcionamento eficaz, capazes de ser usinados através de furos e buracos cegos,É compatível com componentes de material único e materiais compostosCom tecnologia de controlo digital, a máquina-ferramenta garante uma operação excepcionalmente conveniente.Produção de alta precisão de diversos tipos de produtos em cenários de fabricação em grande escala.

Especificações:

Características do produto

1Cama e mesa de trabalho:
O leito e a mesa de trabalho são construídos como fundidos integrais com ferro cinzento (HT250), submetidos a tratamentos de recozimento e envelhecimento secundários,e acabado com usinagem de precisão para garantir uma rigidez dinâmica e estática superiorA superfície da mesa de trabalho é equipada com ranhuras em T, obtidas por mecanização de precisão, numa disposição otimizada, que facilitam a fixação segura da peça.A base da cama é equipada com dois guias lineares de alta precisão em cada lado, assegurando uma distribuição uniforme da força através dos deslizamentos do guia e aumentando substancialmente a rigidez da máquina-ferramenta, bem como a sua resistência à tracção e à compressão.O sistema de acionamento utiliza servomotores AC emparelhados com parafusos de esferas de precisão para ação de dois ladosOs parafusos ajustáveis estão estrategicamente posicionados na base do leito,permitindo uma calibração simples do alinhamento horizontal da cama e da mesa de trabalho.

2Portão móvel:
A sela móvel é um componente estrutural de ferro fundido de precisão, integrado com quatro guias lineares CNC de alta carga, um conjunto de parafusos de esferas de precisão,e um redutor planetário de alta precisão ligado a um servomotorÉ também equipado com um cilindro de equilíbrio de azoto, que serve para contrabalançar o peso da cabeça de potência, reduzir a carga no parafuso, prolongar a vida útil do parafuso,e conduzir a cabeça de força de perfuração para se mover ao longo do eixo ZEsta configuração permite operações como avanço rápido, alimentação de trabalho, retração rápida e parada, enquanto incorpora funcionalidades automáticas de quebra de chips, remoção de chips e pausa.

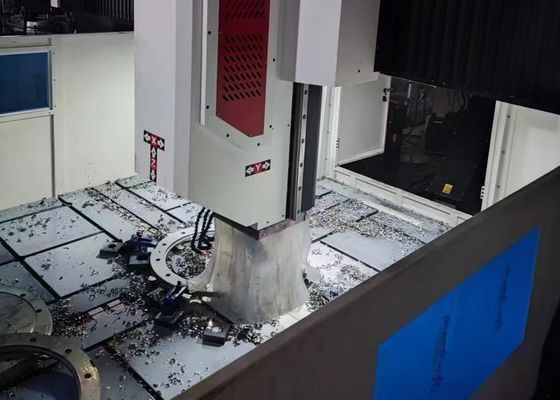

3. Cabeça de potência de perfuração:
A cabeça de potência de perfuração é equipada com um servo motor de fuso dedicado,que utiliza uma correia síncrona dentada para redução de velocidade e amplificação de binário para acionar um fuso de precisão especializadoO fuso incorpora um arranjo de rolamentos de contacto angulares japoneses de seis linhas (quatro na frente, dois na retaguarda) para permitir o ajuste de velocidade sem passos.É equipado com um sistema pneumático de troca de ferramentasO movimento de alimentação é alimentado por um servomotor e um conjunto de parafusos de esferas.Os eixos X e Y apresentam capacidades de interligação e utilizam controle de circuito semi-fechado para alcançar funções de interpolação linear e circularA extremidade do fuso é projetada com um orifício cônico BT50 e integrada com uma junção rotativa de alta velocidade, permitindo a usinagem de broca U de alta velocidade com resfriamento por água central.

5Sistema de transmissão:
Incorporando trilhos de guia importados de Taiwan e um projeto de deslizamento de alta precisão, o sistema de transmissão garante uma operação suave, melhorando a capacidade de manuseio de cargas pesadas.

A máquina CNC de perfuração, marcação e fresagem para flanges e aço carbono é um equipamento industrial de alto desempenho,com um comprimento de 80 mm ou mais, mas não superior a 150 mm,Este aparelho é concebido sob medida para processar peças de trabalho, tais como flanges, discos, anéis e placas planas,com um requisito fundamental de que a espessura dessas peças de trabalho esteja estritamente em conformidade com o intervalo de usinagem eficaz especificado pela máquina.

Em oficinas de estruturas de aço, este equipamento fornece perfuração e fresagem de precisão para placas estruturais e componentes de ligação,que estabelece uma base sólida para a montagem estável de estruturas de açoNo sector da energia eólica,fornece soluções de usinagem de alta precisão para torres e flanges de turbinas eólicas, um processo essencial que garante que estes componentes possam suportar condições ambientais adversas (ePara os projectos de construção de pontes, o equipamento processa vigas de pontes e suportes, facilitando a formação de vigas estáveis,ligações duráveis concebidas para suportar cargas dinâmicas durante a vida útil prolongada da ponte.
