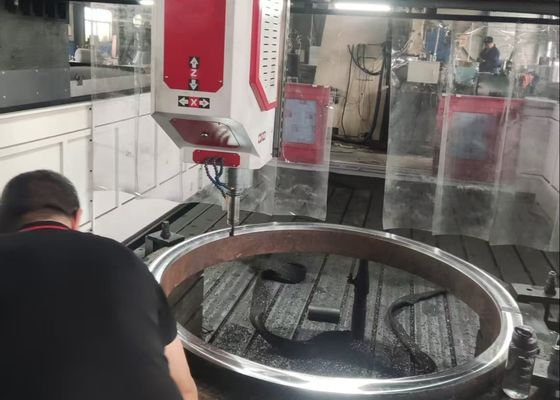

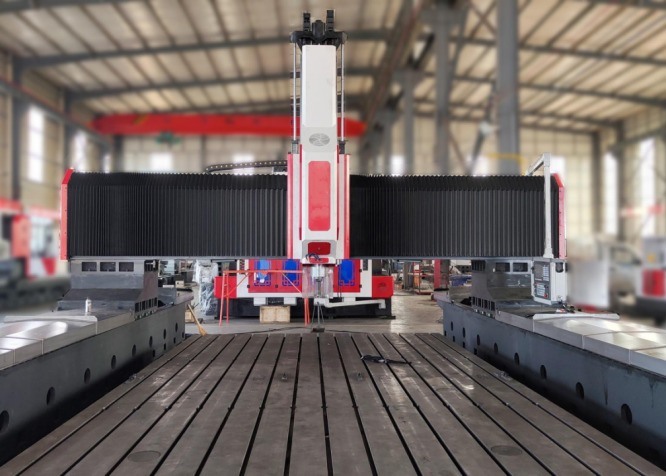

Máquina de perfuração e fresagem de chapas CNC de dupla mandíbula móvel Gantry Modelo PHD1310
Aplicação:
Esta máquina de perfuração e fresagem de chapa de metal CNC tipo pórtico é projetada especificamente para realizar perfuração, chanframento, tapping, fresagem,Operações de perfuração em peças de trabalho de chapas e componentes estruturaisOferece desempenho de usinagem de buracos de alta eficiência para peças de trabalho como flanges, discos, anéis e placas dentro da sua faixa de espessura designada.O equipamento é capaz de processar através de buracos e buracos cegos, e é compatível com componentes de material único e de material composto.Esta máquina-ferramenta oferece uma conveniência operacional superior e permite, a produção de alta precisão de uma gama diversificada de produtos em ambientes de fabricação em grande escala.
Especificações:
| Tamanho da peça |
LxW |
13000x1000 mm |
| Altura do pórtico |
600 mm (Também pode ser determinada em função da fundação)
|
| Bancos de trabalho |
Largura da ranhura em T |
28 mm |
| Cabeça de potência de perfuração |
Qty. |
2 |
| Espinhas cónicas |
BT1cultura |
|
Diâmetro máximo de perfuração
(Aço carbono comum)
|
Φ30 mm |
| Diâmetro do toque |
M3-M10 |
| Velocidade do fuso |
30~6000 r/min |
| Potência do motor do servo-fuso |
7.5kW |
| Distância entre a extremidade inferior do fuso e a mesa de trabalho |
200-600 mm |
|
Movimento lateral da cabeça motriz(Eixo X)
|
Max.corrida horizontal |
1000 mm |
| Velocidade de movimento lateral |
0~8 r/min |
| Servo motor de potência para movimento lateral |
2.4kW |
|
Movimento longitudinal do pórtico (Eixo Y)
|
Max. curso de alimentação |
13000 mm |
| Velocidade de movimento da alimentação |
0~8 m/min |
| Potência do servomotor de alimentação |
2x2,4 kW |
| Movimento de alimentação vertical do carvalho (eixo Z) |
Max. curso |
300 mm |
| Velocidade de movimento |
0~5 m/min |
| Potência do servomotor |
7.5kW (Fremas) |
| Precisão de posicionamento em três eixos |
X/Y/Z/A/B/C |
± 0,015/1000 mm |
| Precisão de posicionamento repetido em três eixos |
X/Y/Z/A/B/C |
± 0,01/1000 mm |
| Tamanho global |
LxWxH |
13000x3000x2500 mm |
Características do produto
1Sistema de controlo CNC Siemens/KND completo:
O motor é accionado por servomotores de série de valor absoluto de alta precisão, com uma interface RS232 e um ecrã de exibição a cores com uma interface de operação em chinês,enquanto suporta entrada USB interna e externa.
1.1. Integrado com a funcionalidade de quebra de chips, permitindo que os utilizadores definam o tempo e os ciclos de quebra de chips através da interface homem-máquina (HMI).
1.2. Equipado com uma função de elevação de ferramentas, permitindo que a altura de elevação da ferramenta seja configurada no HMI. Ao atingir a altura pré-estabelecida durante a perfuração,a broca se levanta rapidamente acima da peça de trabalho para expulsar as fichas, depois avança rapidamente de volta para a superfície de perfuração antes de retomar automaticamente a operação.
1.3A interface homem-máquina (HMI) incorpora a interação homem-máquina, a compensação de erros, a utilização de um sistema de controlo automático e de um sistema de controlo automático.e funcionalidades de alarme automático para facilitar a programação conveniente, processos de armazenamento, exibição e comunicação.
1.4O equipamento está equipado com capacidades de simulação e reinspecção da posição do buraco antes da perfuração, aumentando significativamente a conveniência operacional.
2Sistema centralizado de descarga de água:
Esta máquina-ferramenta está equipada com um sistema de descarga de água centralizado padrão.O mecanismo interno de descarga de água de tipo pulverização impede que as folhas de ferro aderirem à ferramenta de corte durante as operações de usinagem, reduzindo assim o desgaste da ferramenta, prolongando a vida útil da ferramenta e melhorando o acabamento da superfície das peças de trabalho.A descarga de água de alta pressão na ponta da ferramenta de corte protege eficazmente a superfície da peça de trabalho, protege as juntas de rotação de alta velocidade e impede o entupimento dos componentes rotativos induzido por impurezas, melhorando assim a qualidade geral da peça e aumentando a eficiência operacional.
3- Transportador automático de fichas e sistema de arrefecimento circulante:
O transportador automático de chapas é instalado em cada lado da mesa de trabalho, com um filtro instalado na extremidade.e uma bomba de arrefecimento é montada num ladoA saída da bomba de arrefecimento está ligada ao sistema central de filtragem da água através de uma mangueira de borracha.que é então bombeado para o sistema central de filtragem de água pela bomba transportadora de chipsO líquido de arrefecimento filtrado é posteriormente recirculado para o fuso por uma bomba de arrefecimento de alta pressão para fornecer arrefecimento durante as operações de perfuração.Um carrinho de transporte de chips também está incluído para a remoção conveniente de chips.
Este equipamento industrial de perfuração e marcação de chapas de chapas de alto desempenho CNC é meticulosamente projetado para a usinagem de precisão de componentes e peças estruturais de tipo chapa.Fabrico a partir de matérias de ferro ou açoNo que se refere às peças de trituração, a exigência fundamental é que a espessura dessas peças de trituração cumpra estritamente os parâmetros de usinagem eficazes especificados pela máquina.
Em oficinas de estruturas de aço, este equipamentoT realiza operações de perfuração e fresagem de precisão para placas estruturais e componentes de ligação, estabelecendo assim uma base sólida para a montagem estável de estruturas de aço.Dentro do sector da energia eólica, fornece soluções de usinagem de alta precisão para torres e flanges de turbinas eólicas, um processo essencial que garante que estes componentes possam suportar condições ambientais severas (por exemplo,Ventos fortesPara os projectos de construção de pontes, o equipamento processa vigas de pontes e suportes, facilitando a formação de vigas estáveis,ligações duráveis concebidas para suportar cargas dinâmicas durante toda a vida útil prolongada da ponte.
