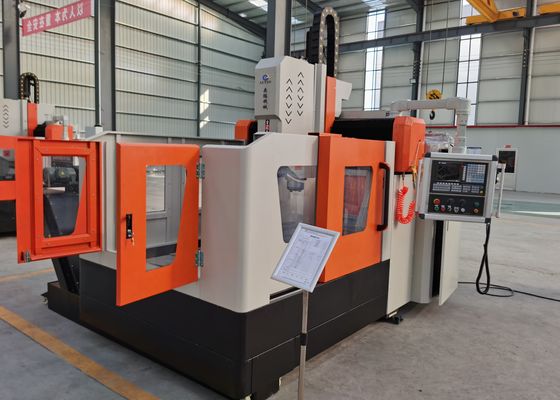

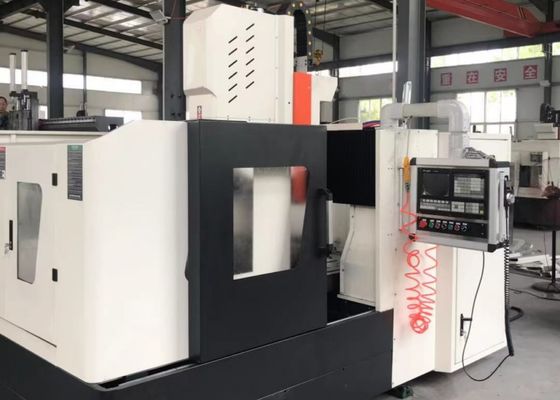

Tamanho total 5300x3400x2700mm Máquina de Perfuração e Fresagem CNC para Placas, Diâmetro Máximo de Perfuração de 40mm
Aplicação:
A máquina de perfuração e fresagem CNC tipo pórtico é utilizada principalmente para operações de perfuração, chanfragem, rosqueamento e fresagem em placas e componentes estruturais. É aplicável a peças como flanges, discos, anéis e placas, com sua espessura estritamente dentro da faixa de processamento efetiva do equipamento. A usinagem de furos passantes e furos cegos pode ser realizada tanto para peças de um único material quanto para materiais compostos. Com controle digital sobre toda a sequência de processamento, a máquina oferece excepcional eficiência operacional. É competente em alcançar produção automatizada, usinagem de alta precisão, processamento multi-variedade e fabricação em larga escala.
Especificações:
Tamanho da peça
|
CxL |
2000x1600 mm |
| Altura do pórtico |
600 mm |
| Bancada |
Largura da ranhura em T |
28mm |
| Cabeçote de potência de perfuração |
Qtd. |
1 |
| Cone do fuso |
BT40 |
| Diâmetro máximo de perfuração |
Φ40 mm |
| Espessura máxima |
≤100 mm |
| Diâmetro de rosqueamento |
M3-M24 |
| Velocidade do fuso |
30~3000 r/min |
| Potência do motor do fuso servo |
11kW/15kW |
| Distância da extremidade inferior do fuso à mesa de trabalho |
200-600mm |
|
Movimento lateral do cabeçote de potência(Eixo X)
|
Curso horizontal máximo |
1600 mm |
| Velocidade de movimento lateral |
0~8 r/min |
| Potência do servomotor para movimento lateral |
2.4kW |
| Movimento longitudinal do pórtico (eixo Y) |
Curso de avanço máximo |
2000 mm |
| Velocidade de avanço |
0~8 m/min |
| Potência do servomotor de avanço |
2x2.4kW |
| Movimento de avanço vertical do carneiro (eixo Z) |
Curso máximo |
400 mm |
| Velocidade de movimento |
0~8 m/min |
| Potência do servomotor |
2.4kW (Freio) |
| Precisão de posicionamento de três eixos |
X/Y/Z/A/B/C |
±0.015/1000mm |
| Precisão de posicionamento repetido de três eixos |
X/Y/Z/A/B/C |
±0.01/1000mm |
| Tamanho total |
CxLxA |
5300x3400x2700 mm |
Características do produto
1. Dispositivo de transmissão:
Adota um design de alta precisão que incorpora guias e deslizadores importados de Taiwan, garantindo uma operação suave e aprimorando efetivamente a capacidade de carga pesada.
O eixo X e o eixo Z utilizam cada um duas guias lineares de rolamento como trilhas de guia e suporte de carga para movimento lateral e longitudinal, respectivamente, o que pode atender aos requisitos técnicos de perfuração em alta velocidade. A transmissão do eixo X e do eixo Z emprega servomotores CA para acionar os parafusos de esferas de precisão para rotação, alcançando assim o movimento linear.
2. O eixo Y é equipado com duas guias lineares de rolamento para serviço pesado em ambos os lados, uma das quais apresenta uma estrutura suspensa lateral, formando em conjunto a trilha deslizante do eixo Y. Essa configuração atende aos requisitos de alta rigidez e resistência da estrutura do pórtico, ao mesmo tempo em que incorpora vantagens técnicas, como baixo coeficiente de atrito, alta velocidade de movimento, excelente desempenho de absorção de vibrações e vida útil prolongada. A transmissão do eixo Y adota tecnologia de acionamento síncrono de servomotor duplo: um servomotor é instalado em cada lado, que aciona sincronamente os parafusos de esferas para girar, movendo assim a estrutura do pórtico e permitindo a usinagem CNC.
3. Dispositivo de lubrificação automática e dispositivo de proteção:
A máquina-ferramenta é equipada com um dispositivo de lubrificação automática de pressão parcial volumétrica fabricado em Taiwan, que permite a lubrificação automática de pares móveis, como guias, parafusos de avanço e cremalheiras, sem zonas mortas, garantindo assim a vida útil da máquina-ferramenta. Os eixos X e Y da máquina-ferramenta são equipados com capas protetoras à prova de poeira, e protetores contra respingos à prova d'água são instalados ao redor da bancada.
4. Interferômetro a laser:
Cada peça do equipamento passa por calibração usando um interferômetro a laser API americano, que inspeciona e compensa com precisão erros de passo, folga, precisão de posicionamento e precisão de posicionamento repetido, entre outros parâmetros. Isso garante a estabilidade dinâmica e estática, bem como a precisão da usinagem da máquina, garantindo também sua precisão de usinagem 3D e circularidade.
Este equipamento industrial CNC tipo pórtico de alto desempenho para perfuração e marcação de placas e chapas metálicas é meticulosamente projetado para a usinagem de precisão de componentes tipo placa e peças estruturais. Especificamente configurado para processar peças como flanges, discos, anéis e placas planas, ele incorpora uma especificação principal de que a espessura dessas peças deve aderir estritamente aos parâmetros de usinagem efetivos definidos pela máquina.
Em oficinas de estruturas de aço, este equipamento executa operações de perfuração e fresagem de precisão em placas estruturais e componentes de conexão, lançando assim uma base sólida para a montagem estável de estruturas de aço. Dentro da indústria de energia eólica, ele oferece soluções de usinagem de alta precisão para torres e flanges de turbinas eólicas - um processo essencial que garante que esses componentes sejam capazes de suportar condições ambientais severas (por exemplo, ventos fortes, variações de temperatura). Para projetos de construção de pontes, o equipamento processa vigas de pontes e suportes, facilitando a formação de conexões estáveis e duráveis projetadas para suportar cargas dinâmicas ao longo da vida útil prolongada da ponte.
