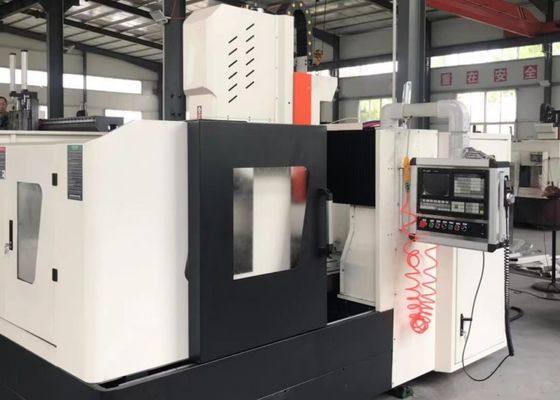

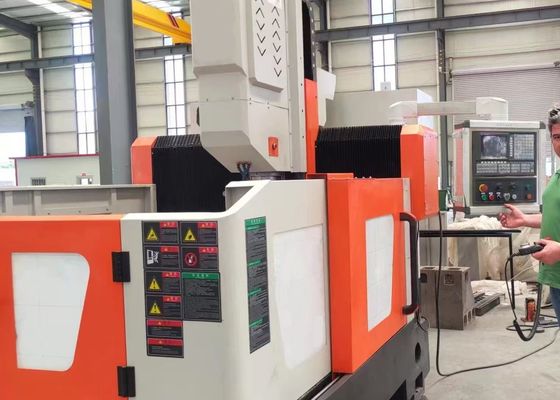

Máquina de Perfuração e Fresagem de Placa Fixa de Pórtico para Peças de Trabalho de 1200x1200 mm, Altura do Pórtico de 750 mm

Tamanho da peça de trabalho de 1200x1200 mm Máquina de perfuração e fresagem de placa fixa de pórtico 750 mm de altura do pórtico

Aplicação:

A máquina de perfuração e fresagem tipo pórtico CNC é projetada principalmente para operações de perfuração, chanfro, rosqueamento e fresagem em placas e componentes estruturais. Seu escopo de aplicação abrange peças de trabalho como flanges, discos, anéis e placas planas com espessuras dentro da faixa de processamento efetiva do equipamento. A máquina permite a fabricação de furos passantes e furos cegos em componentes de material único e materiais compósitos. Apresentando controle digital sobre todo o processo de usinagem, oferece excepcional conveniência operacional. É capaz de suportar a produção automatizada, alcançando alta precisão e acomodando multi-variedade, bem como requisitos de fabricação em larga escala.

Especificações:

Características do produto

1. Base da máquina e bancada de trabalho:
A base da máquina e a bancada de trabalho são fundidas integralmente em ferro fundido cinzento (HT250), passando por tratamentos de recozimento duplo e envelhecimento antes da usinagem de precisão final. Este processo de fabricação garante excelente rigidez estática e dinâmica, bem como estabilidade dimensional sem deformação. A superfície da bancada de trabalho é usinada com precisão com ranhuras em T dispostas racionalmente, projetadas especificamente para fixação segura da peça de trabalho. Dois guias lineares de alta precisão são instalados em cada lado da base da base, permitindo a distribuição uniforme da força nos deslizadores do guia para melhorar significativamente a rigidez geral da máquina-ferramenta e a resistência à tensão e compressão. O sistema de acionamento emprega servomotores CA combinados com fusos de esferas de precisão para acionar sincronamente o movimento do eixo Y do pórtico em ambos os lados. Parafusos de ancoragem ajustáveis são estrategicamente distribuídos na superfície inferior da base, facilitando o nivelamento conveniente da base da máquina e da bancada de trabalho.

2. Viga fixa/Pórtico móvel:
O pórtico de viga fixa é fabricado por fundição em ferro fundido cinzento (HT250). Dois conjuntos de guias lineares de rolamento de carga ultra-alta são montados na parte frontal do pórtico. Um fuso de esferas de precisão combinado com um servomotor aciona a placa deslizante da cabeça de força para se mover ao longo do eixo X, e a placa deslizante é equipada com uma cabeça de força de perfuração como padrão. O movimento do pórtico é realizado por meio de um servomotor, que transmite energia por meio de um acoplamento de precisão para acionar a porca do fuso de esferas para movimento rotacional no fuso de esferas.

3. Sela móvel:
A sela móvel é um componente estrutural de ferro fundido de precisão. É equipado com dois conjuntos de guias deslizantes lineares CNC de carga ultra-alta, um conjunto de conjuntos de fusos de esferas de precisão e um redutor planetário de alta precisão que se conecta ao servomotor. O projeto incorpora o balanceamento do peso da cabeça de força, o que reduz a carga no fuso de esferas e prolonga sua vida útil. A sela aciona a cabeça de força de perfuração para se mover ao longo do eixo Z, permitindo funções como movimento rápido para frente, retração rápida e parada da cabeça de força. Ele também possui quebra de cavacos automática, evacuação de cavacos e recursos de pausa como padrão.

4. Cabeça de força de perfuração:
A cabeça de força de perfuração é configurada com um servomotor de fuso dedicado, que transmite energia a um fuso de precisão especializado por meio de uma correia síncrona dentada para aumentar o torque de saída. O fuso incorpora um conjunto de rolamentos de contato angular fabricado no Japão (quatro fileiras na frente, duas fileiras na parte traseira) e suporta a regulação de velocidade contínua. Equipado com um sistema de troca de ferramentas pneumático, o fuso permite a substituição rápida e eficiente da ferramenta. O movimento de avanço é acionado por um servomotor combinado com um fuso de esferas. Os eixos X e Y suportam a operação de ligação e adotam o controle de malha semi-fechada, realizando funções de interpolação linear e circular. O nariz do fuso possui um furo cônico BT50 e é equipado com uma junta rotativa de alta velocidade, suportando a usinagem de broca em U de alta velocidade com fornecimento de refrigerante através do fuso.

Este equipamento industrial tipo pórtico CNC de alto desempenho, especializado em perfuração e marcação de chapas e chapas metálicas, é elaborado para a usinagem de precisão de componentes tipo placa e peças estruturais. Especificamente adaptado para processar peças de trabalho, incluindo flanges, discos, anéis e placas planas, apresenta uma especificação principal em que a espessura de tais peças de trabalho deve estar em estrita conformidade com os parâmetros de usinagem efetivos predefinidos da máquina.

Em oficinas de estruturas de aço, este equipamento realiza operações de perfuração e fresagem de precisão em placas estruturais e componentes de conexão, estabelecendo assim uma base robusta para a montagem estável de estruturas de aço. No setor de energia eólica, ele fornece soluções de usinagem de alta precisão para torres e flanges de turbinas eólicas - um processo indispensável que garante que esses componentes possam suportar condições ambientais adversas (por exemplo, ventos fortes, flutuações de temperatura). Para iniciativas de construção de pontes, o equipamento processa vigas de pontes e suportes, permitindo a formação de conexões estáveis e duráveis projetadas para suportar cargas dinâmicas durante a vida útil prolongada da ponte.
