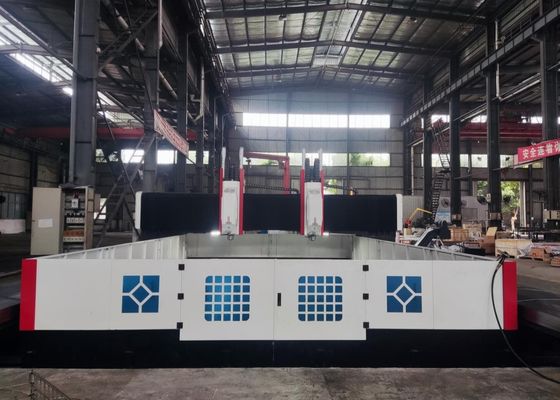

3000x2200mm Tamanho da peça de trabalho Máquina de perfuração e fresagem de chapas CNC
Aplicação:

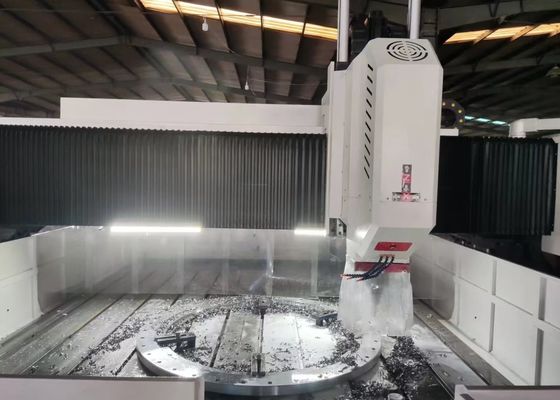

A máquina CNC de perfuração e fresagem de pórtico é concebida principalmente para perfuração, camaramento, tapping e fresagem de placas e componentes estruturais, incluindo flanges, discos, anéis,e outras peças de trabalho, com espessuras que se situem dentro do intervalo de processamento efectivo do equipamentoPermite a perfuração de furos e buracos cegos tanto em peças de material único como em materiais compósitos.Todo o processo de usinagem é controlado digitalmente para facilitar a operação, apoiando a produção automatizada, alta precisão, processamento multi-variedade e fabricação em massa.
Especificações:
| Tamanho da peça |
LxW |
3000x2200 mm |
| Altura do pórtico |
600 mm |
| Bancos de trabalho |
Largura da ranhura em T |
28 mm |
| Cabeça de potência de perfuração |
Qty. |
1 |
| Espinhas cónicas |
BT1cultura |
| Diâmetro máximo de perfuração |
Φ50 mm |
| Diâmetro do toque |
M3-M24 |
| Velocidade do fuso |
30 ~ 3000 r/min |
| Potência do motor do servo-fuso |
22 kW |
| Distância entre a extremidade inferior do fuso e a mesa de trabalho |
200-600 mm |
|
Movimento lateral da cabeça motriz(Eixo X)
|
Max.corrida horizontal |
2200 mm |
| Velocidade de movimento lateral |
0~8 r/min |
| Servo motor de potência para movimento lateral |
2.4kW |
| Movimento longitudinal do pórtico (eixo Y) |
Max. curso de alimentação |
3000 mm |
| Velocidade de movimento da alimentação |
0~8 m/min |
| Potência do servomotor de alimentação |
2x2,4 kW |
| Movimento de alimentação vertical do carvalho (eixo Z) |
Max. curso |
1000 mm |
| Velocidade de movimento |
0~8 m/min |
| Potência do servomotor |
2.4kW (Fremas) |
| Precisão de posicionamento em três eixos |
X/Y/Z/A/B/C |
± 0,015/1000 mm |
| Precisão de posicionamento repetido em três eixos |
X/Y/Z/A/B/C |
± 0,01/1000 mm |
| Tamanho global |
LxWxH |
6500x4000x2700 mm |
Características do produto
1- Cama de máquina e banco de trabalho:
O leito de máquina e a bancada de trabalho são fundidos de ferro cinzento (HT250) de uma peça.Eles ostentam uma extraordinária rigidez dinâmica e estática com zero deformaçãoA superfície da bancada de trabalho é equipada com ranhuras em T, obtidas com precisão e organizadas de forma óptima, para facilitar a fixação da peça de trabalho.Dois conjuntos de guias lineares de alta precisão são montados em ambos os lados da base da cama, assegurando uma distribuição uniforme da força sobre os deslizadores de guia e aumentando significativamente a rigidez, a resistência à tração e a resistência à compressão da máquina-ferramenta.O sistema de acionamento emprega servomotores AC emparelhados com conjuntos de parafusos de esferas de precisão para condução de dois ladosOs parafusos ajustáveis estão distribuídos na parte inferior da cama, permitindo uma nivelação conveniente da cama e da bancada de trabalho.
2Porta-malas móvel:
O pórtico móvel é construído a partir de fundições de ferro cinza (HT250).Um conjunto de parafuso de bola de precisão emparelhado com um servomotor permite que a placa deslizante da cabeça de potência se mova ao longo do eixo XA placa deslizante da cabeça de potência é equipada com uma cabeça de potência de perfuração.que conduz a porca de parafuso de esferas a girar sobre o parafuso de esferas através de um acoplamento de precisão.
3- Selha móvel:
A sela móvel é um componente estrutural de ferro fundido de precisão.e um redutor planetário de alta precisão que se liga ao servomotorO peso da cabeça de força de perfuração é equilibrado para reduzir a carga do parafuso e prolongar a vida útil do parafuso de esferas.permitir ações como o rápido movimento para a frente, movimento reverso rápido e paragem da cabeça de alimentação, juntamente com funções automáticas de quebra de chips, remoção de chips e pausa.
4Cabeça de perfuração:
A cabeça de potência de perfuração emprega um motor de servo-fuso dedicado, que transmite energia para um fuso de precisão especializado através de uma correia síncrona dentada para aumentar o binário.O fuso é configurado com rolamentos de contato angulares japoneses dispostos em uma estrutura de seis fileiras (quatro na frente e dois na traseira)O fuso, equipado com um sistema de troca de ferramentas pneumático, garante uma substituição rápida e conveniente das ferramentas.Movimento de alimentação é impulsionado por um servomotor emparelhado com um parafuso de bolaOs eixos X e Y suportam a operação de ligação e adotam o controlo de circuito semi-fechado, realizando funções de interpolação linear e circular.A extremidade do fuso tem um orifício cônico BT50 e é equipado com uma junção rotativa de alta velocidade, suportando o processamento de perfuração em U de alta velocidade com abastecimento de líquido de arrefecimento através do fuso.
Este equipamento industrial CNC de portilha de alto desempenho, especializado em operações de perfuração e marcação para chapas e chapas de metal,é elaboradamente concebido para o mecanizado de precisão de componentes e peças estruturais de tipo chapa. Especificamente concebidos para processar peças de trabalho, incluindo flanges, discos, anéis e chapas planas,A máquina tem um requisito fundamental de que a espessura dessas peças de trabalho deve estar estritamente alinhada com as especificações de usinagem efetivas pré-estabelecidas da máquina..
Em fábricas de estruturas de aço, este equipamento realiza perfuração e fresagem de precisão em placas estruturais e componentes de ligação,estabelecendo assim uma base sólida para a montagem estável de estruturas de açoNo sector da energia eólica,fornece soluções de usinagem de alta precisão para torres e flanges de turbinas eólicas, um processo essencial que garante que estas peças possam suportar condições ambientais adversas (ePara as iniciativas de construção de pontes, o equipamento processa vigas de pontes e suportes, permitindo a formação de vigas estáveis,ligações duráveis concebidas para suportar cargas dinâmicas durante toda a longa vida útil da ponte.
