Introdução ao produto

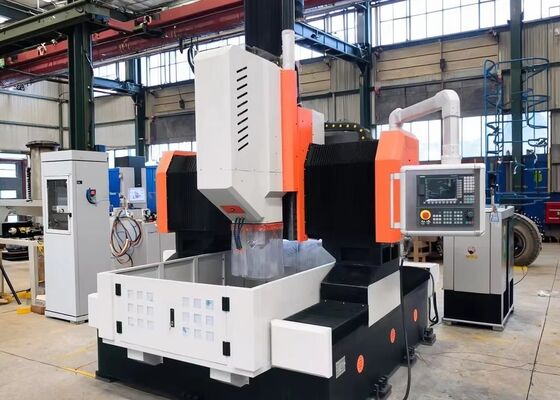

A máquina de perfuração e fresagem do tipo de pórtico CNC é projetada especificamente para operações de perfuração, chanframento, toque e fresagem em peças de trabalho de chapa e componentes estruturais.É capaz de processar itens como flanges, discos, anéis e placas planas, com parâmetros de espessura estritamente dentro do intervalo de processamento eficaz especificado pela máquina.A máquina suporta tanto o processamento através de buracos como de buracos cegos em componentes de material único e material compostoCom um controlo totalmente digital durante todo o processo de usinagem, garante facilidade de operação e maior eficiência.fornecer resultados de alta precisão para satisfazer as exigências de várias variedades, ambientes de fabrico em larga escala.

Especificações:

Características do produto

1Sistema de transmissão

Os trilhos de guia e os deslizadores de alta precisão, importados de Taiwan, são especialmente concebidos para assegurar uma operação suave, ao mesmo tempo em que aumentam consideravelmente a capacidade do equipamento de lidar com cargas pesadas.O eixo X e o eixo Z são equipados com dois e quatro guias lineares de rolamento, respectivamente, que servem como componentes de orientação e de carga para os movimentos laterais e longitudinais.Esta instalação satisfaz plenamente os requisitos técnicos para operações de perfuração de alta velocidadePara a transmissão de energia, o eixo X e o eixo Z são acionados por servomotores AC, que acionam parafusos de esferas de precisão para converter o movimento de rotação em deslocamento linear preciso.

O eixo Y é equipado com dois guias lineares de rolagem pesada, cada um incorporando dois deslizadores quadrados, que juntos formam o mecanismo de deslizamento do eixo Y.Este projeto não só satisfaz os requisitos de alta rigidez e resistência da estrutura do pórtico, mas também proporciona vários benefícios técnicos, incluindo um baixo coeficiente de atrito, movimento de alta velocidade, amortecimento de vibração superior e uma vida útil prolongada.O eixo Y utiliza a tecnologia de accionamento síncrono do servomotor, que aciona os parafusos de esferas simultaneamente, garantindo um movimento recíproco preciso da bancada de trabalho do eixo Y para operações de usinagem CNC precisas.

2Sistema de lubrificação automática e mecanismos de protecção

Esta máquina está equipada com um sistema de lubrificação automática de pressão parcial volumétrica fabricado em Taiwan, que fornece lubrificação completa e sem ângulo para componentes em movimento, tais como trilhos de guia, parafusos de chumbo,e estantesOs eixos X e Y são protegidos por tampas à prova de poeira, sendo instalados protetores à prova de água em torno da bancada de trabalho,oferecer uma proteção reforçada durante o funcionamento.

3Sistema central de distribuição de refrigerante:

Esta máquina está equipada com um sistema de distribuição central de refrigerante padrão. A circulação interna do refrigerante impede efetivamente que as fichas de ferro aderam à ferramenta durante a usinagem,reduzindo assim o desgaste das ferramentas, prolongando a vida útil da ferramenta e melhorando o acabamento da superfície das peças.A saída de líquido de arrefecimento de alta pressão na ponta da ferramenta fornece uma proteção confiável para a superfície da peça de trabalho e para a junção rotativa de alta velocidade, evitando bloqueios causados por contaminantes e melhorando a qualidade geral da peça e a eficiência operacional.

Este equipamento industrial CNC de alto desempenho, concebido para operações de perfuração e marcação de chapas e chapas de metal,é meticulosamente concebido para a usinagem precisa de componentes e partes estruturais semelhantes a chapas. Especificamente optimizadas para o processamento de peças de trabalho, tais como flanges, discos, anéis e placas planas,É construído para garantir que a espessura dessas peças de trabalho esteja estritamente em conformidade com os parâmetros de usinagem eficazes pré-definidos da máquina..

Em instalações de fabrico de estruturas de aço, este equipamento realiza operações de perfuração e fresagem precisas em placas estruturais e componentes de ligação,fornecendo uma base fiável para a montagem estável de estruturas de açoNo sector da energia eólica,A empresa oferece soluções de usinagem de alta precisão para torres e flanges de turbinas eólicas, processos críticos que garantem que estes componentes possam suportar condições ambientais extremas (ePara os projectos de construção de pontes, os equipamentos processam vigas e suportes de pontes,permitindo a criação de ligações robustas e duráveis concebidas para suportar cargas dinâmicas durante toda a vida útil operacional prolongada da ponte.
