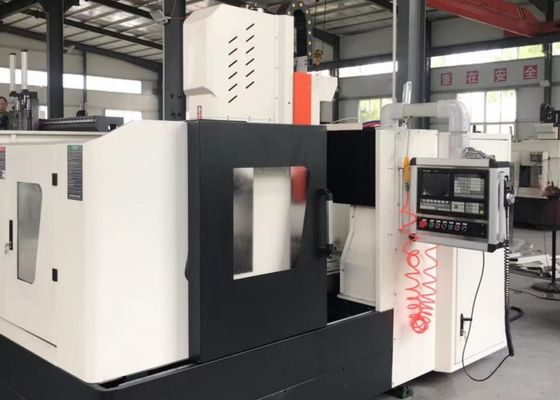

4000x4000mm Tamanho da peça de trabalho Máquina de perfuração de chapa de metal CNC 80mm Diâmetro máximo de perfuração
Aplicação:
Este equipamento é concebido principalmente para realizar operações de perfuração, camfering, tapping, fresagem e perfuração em placas e componentes estruturais.Oferece um desempenho eficiente de perfuração de buracos para peças de trabalho, incluindo flanges, discos, anéis e chapas com espessuras dentro do seu intervalo de funcionamento efetivo, capazes de ser processados através de furos e buracos cegos,É compatível com componentes de material único e materiais compostosA máquina-ferramenta dispõe de controlo digital para os seus processos de usinagem, garantindo uma excepcional conveniência operacional.e capacidades de produção em larga escala.
Especificações:
| Tamanho da peça |
LxW |
4000x4000 mm |
| Altura do pórtico |
800 mm
(Também pode ser determinada em função da fundação)
|
| Bancos de trabalho |
Largura da ranhura em T |
28 mm |
| Cabeça de potência de perfuração |
Qty. |
1 |
| Espinhas cónicas |
BT2 serviços de informação |
|
Diâmetro máximo de perfuração
(Aço carbono comum)
|
Φ80 mm |
| Max.espessura |
≤ 150 mm |
| Diâmetro do toque |
M3-M32 |
| Velocidade do fuso |
30 ~ 3000 r/min |
| Potência do motor do servo-fuso |
22 kW |
| Distância entre a extremidade inferior do fuso e a mesa de trabalho |
200-800 mm |
|
Movimento lateral da cabeça motriz(Eixo X)
|
Max.corrida horizontal |
4000 mm |
| Velocidade de movimento lateral |
0~6 r/min |
| Servo motor de potência para movimento lateral |
4.2kW |
|
Movimento longitudinal do pórtico (Eixo Y)
|
Max. curso de alimentação |
4000 mm |
| Velocidade de movimento da alimentação |
0~6 m/min |
| Potência do servomotor de alimentação |
2x4,2 kW |
| Movimento de alimentação vertical do carvalho (eixo Z) |
Max. curso |
500 mm |
| Velocidade de movimento |
0~6 m/min |
| Potência do servomotor |
3.5kW (Fremas) |
| Precisão de posicionamento em três eixos |
X/Y/Z/A/B/C |
± 0,025/1000 mm |
| Precisão de posicionamento repetido em três eixos |
X/Y/Z/A/B/C |
± 0,02/1000 mm |
| Tamanho global |
LxWxH |
9000x7500x4000 mm |
| Potência total |
Cerca de 50 kW |
Estrutura do equipamento:
Este equipamento é constituído principalmente por uma bancada de trabalho de cama fundida, um pórtico móvel, uma sela móvel, uma cabeça de força de perfuração e fresagem, um sistema automático de lubrificação e proteção,uma unidade de refrigeração circulante, um sistema de controlo numérico e um sistema eléctrico.enquanto os motores de parafusos de esferas de precisão garantem uma precisão de posicionamento superior e uma excelente repetibilidade.
Características do produto
1- Cama e mesa de trabalho:
O leito e a mesa de trabalho são fabricados em ferro fundido cinza (HT250) como peças fundidas de uma só peça, submetidas a tratamentos de recozimento e envelhecimento secundários,seguido de usinagem de precisão para garantir uma rigidez dinâmica e estática excepcional sem deformaçãoA superfície da mesa de trabalho é equipada com ranhuras em T, obtidas por mecanização de precisão, numa disposição otimizada, facilitando a fixação segura da peça.A base da cama é equipada com dois guias lineares de alta precisão em cada lado, assegurando uma distribuição uniforme da força entre os carros de guia e aumentando substancialmente a rigidez da máquina-ferramenta, bem como a resistência à tração e à compressão.O sistema de acionamento adota servomotores AC emparelhados com conjuntos de parafusos de esferas de precisão para acionamento bilateralOs parafusos de nivelamento ajustáveis estão posicionados estrategicamente na base do leito,permitindo uma calibração conveniente do alinhamento horizontal da cama e da mesa de trabalho.
2Porta-malas móvel:

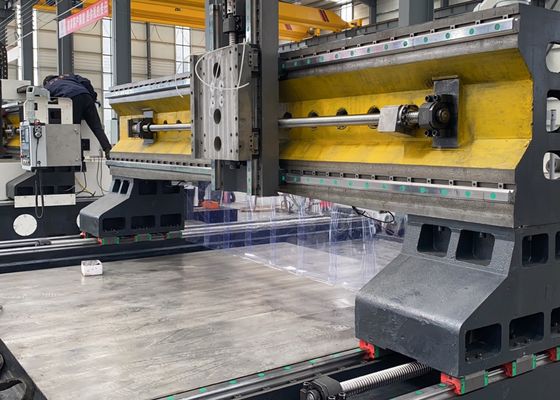

O pórtico móvel é construído em ferro fundido cinza (HT250), com dois guias lineares de rolamento de carga ultra elevada montados no seu lado dianteiro.com um motor servomotorO motor de perfuração é fixado ao motor de perfuração para execução operacional.
3- Selim em movimento.
A sela móvel é um componente estrutural de ferro fundido de precisão, projetado para uma rigidez e estabilidade operacionais ideais.um conjunto de conjuntos de parafusos de esferas de precisão, e um redutor planetário de alta precisão acoplado a um servomotor AC. Um cilindro de contrapeso de gás nitrogênio está integrado no projeto,compensando o peso da cabeça de potência para minimizar a carga no parafuso de bola e prolongar sua vida útilO conjunto conduz a cabeça de força de perfuração para executar o movimento do eixo Z, permitindo funções essenciais, incluindo traverse rápido, alimentação de trabalho, retração rápida e parada de posicionamento precisa.Ele também está equipado com quebra de chip automático, evacuação de chips e capacidades de pausa do programa para melhorar a eficiência de usinagem e controle do processo.
.
Esta máquina industrial CNC de pórtico de alto desempenho é dedicada às operações de perfuração e marcação de componentes de chapas e chapas metálicas.Ele é meticulosamente projetado para fornecer usinagem de precisão de peças de trabalho tipo placa e peças estruturais, com adaptabilidade especializada ao processamento de flanges, discos, anéis, chapas planas e componentes análogos.Um requisito fundamental é que a espessura da peça de trabalho deve estar estritamente em conformidade com os parâmetros de usinagem eficazes pré-estabelecidos da máquina.
Em instalações de fabrico de estruturas de aço, este equipamento realiza perfuração e fresagem de precisão em placas estruturais e componentes de ligação,que estabelece uma base sólida para a montagem estável de estruturas de açoNo sector da energia eólica,fornece soluções de usinagem de alta precisão para torres e flanges de turbinas eólicas Para os projectos de construção de pontes, o equipamento processa vigas e suportes de ponte, permitindo a formação de vigas estáveis,ligações duráveis concebidas para suportar cargas dinâmicas durante a vida útil prolongada da ponte.
