Máquina de perfuração de chapas CNC robusta 6000x6000mm Tamanho da peça de trabalho E 22 kW Servo Spindle Motor

Máquina de perfuração de chapas CNC robusta 6000x6000mm Tamanho da peça de trabalho E 22 kW Servo Spindle Motor

Aplicação:

Este equipamento de perfuração e fresagem de flanges de pórtico CNC é projetado principalmente para realizar operações de perfuração, chanframento, toque, fresagem e perfuramento em peças de trabalho de chapa e componentes estruturais.Oferece um desempenho eficiente de perfuração de buracos para peças de trabalho, incluindo flanges, discos, anéis e chapas de espessuras que se situem dentro da gama efetiva especificada, capazes de ser transformados através de furos e buracos cegos,É compatível com componentes de material único e materiais compostosCom tecnologia de controlo digital, a máquina-ferramenta garante uma excepcional conveniência operacional, facilitando a produção automatizada com alta precisão,Suporta requisitos de processamento de várias variedades, e permite operações de fabrico em larga escala.

Especificações:

Estrutura do equipamento:

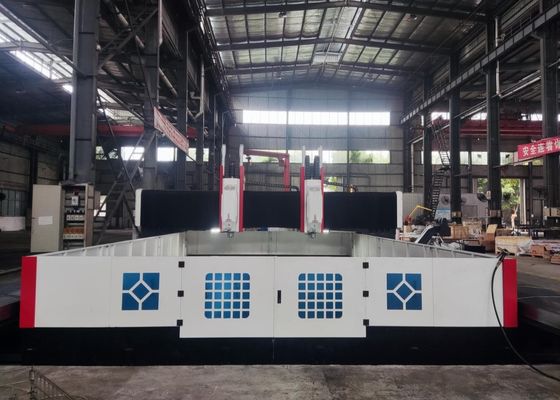

Esta máquina CNC de perfuração e marcação de pórtico é equipada principalmente com uma bancada de trabalho de ferro fundido, uma estrutura móvel de pórtico, uma sela de travagem, uma cabeça de força de perfuração,um sistema automático de lubrificação e proteção, uma unidade de refrigeração circulante, um sistema de controlo numérico (NC) e um conjunto de controlo eléctrico.enquanto mecanismos de acionamento de parafusos de esferas de alta precisão garantem uma precisão de posicionamento superior e uma excelente repetibilidade.

Características do produto

1- Cama e mesa de trabalho:
O leito da máquina é construído como uma fundição de ferro cinza (HT250) de uma peça, enquanto o pórtico e a base da viga lateral são fabricados a partir de estruturas soldadas de alta resistência.Após o recozimento e o envelhecimento secundários, é efectuada uma usinagem de precisão para alcançar uma rigidez dinâmica e estática excepcional, evitando eficazmente a deformação estrutural.A superfície da mesa de trabalho possui ranhuras em T, obtidas por mecanização de precisão, dispostas numa disposição otimizada, facilitando a fixação segura da peça de trabalho. Dois guias lineares de alta precisão são instalados em cada lado da base do leito,assegurando uma distribuição uniforme da força entre os vagões de guia e aumentando substancialmente a rigidez da máquina-ferramenta, resistência à tração e resistência à compressão. O sistema de acionamento adota um servomotor CA emparelhado com um conjunto de parafusos de esferas de precisão para transmissão de dois lados,permitindo um movimento suave no eixo Y do pórticoOs parafusos de nivelamento ajustáveis estão estrategicamente distribuídos na parte inferior do leito, permitindo uma conveniente calibração do alinhamento horizontal da mesa de trabalho.

2Porta-malas móvel:
O pórtico móvel é construído a partir de material de ferro cinza (HT250), com duas guias lineares de rolamento de carga ultra elevada integradas no lado dianteiro da estrutura do pórtico.Outros aparelhos de ar condicionadoO motor de perfuração é equipado com um servomotor, que facilita o movimento no eixo X do slide da cabeça de potência.

3- Selim em movimento.

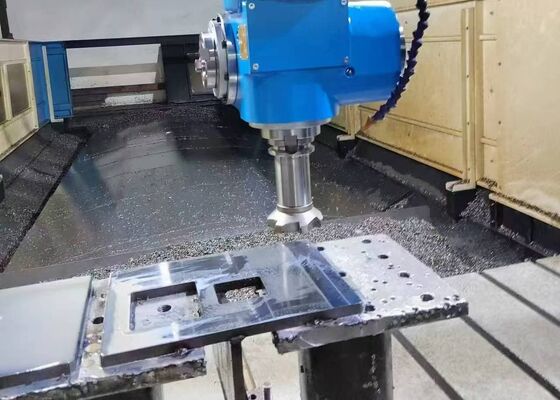

A sela móvel é um conjunto estrutural de ferro fundido de precisão, equipado com dois guias lineares CNC de alta carga, um conjunto de conjuntos de parafusos de esferas de precisão,e um redutor planetário de alta precisão acoplado a um servomotorÉ ainda integrado com um cilindro de balanço de nitrogénio, que contrabalança o peso da cabeça de potência para minimizar a carga sobre o parafuso de esferas e prolongar a sua vida útil operacional.Este componente conduz a cabeça de força de perfuração para executar o movimento do eixo Z, permitindo funções essenciais, incluindo alimentação rápida, alimentação de trabalho, retração rápida e parada precisa.e capacidades de pausa para melhorar a eficiência da usinagem e a flexibilidade operacional.

.

Esta máquina industrial CNC de pórtico de alto desempenho foi especificamente concebida para aplicações de perfuração e marcação em componentes de chapa e chapa metálica.Fabricados meticulosamente para garantir a precisão de usinagem de peças de trabalho e peças estruturais de tipo chapa, oferece uma compatibilidade específica com o processamento de flanges, discos, anéis, placas planas e componentes análogos.Um requisito fundamental é que a espessura da peça de trabalho deve estar estritamente em conformidade com as especificações de usinagem eficazes pré-estabelecidas da máquina.

Dentro das instalações de fabrico de estruturas de aço, este equipamento realiza operações de perfuração e fresagem de precisão em placas estruturais e componentes de ligação,que estabelece uma base sólida para a montagem estável de estruturas de açoNo sector da energia eólica,fornece soluções de usinagem de alta precisão para torres e flanges de turbinas eólicas Para os projectos de construção de pontes, o equipamento processa vigas e suportes de ponte, permitindo a formação de vigas estáveis,ligações duráveis concebidas para suportar cargas dinâmicas durante a vida útil prolongada da ponte.
