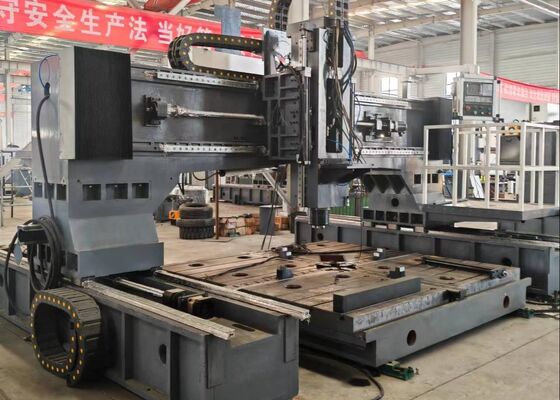

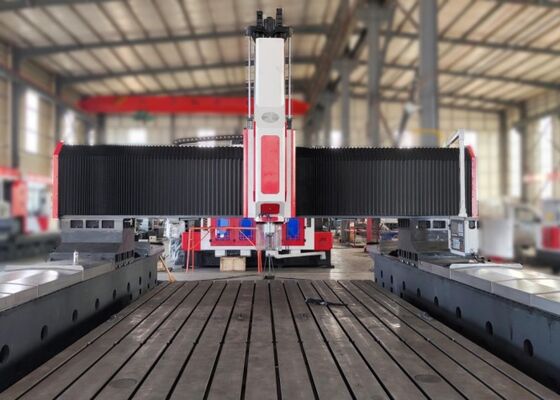

Máquina de perfuração de chapas CNC industrial com capacidade de peça de trabalho de 6000x6000mm 22 kW Servo Spindle Motor
Aplicação:
Esta máquina de perfuração e fresagem de flange de pórtico CNC é projetada especificamente para realizar operações de perfuração, chanframento, toque, fresagem e perfuramento em peças de trabalho de chapa e componentes estruturais.Oferece desempenho de perfuração de buracos de alta eficiência para peças de trabalho como flanges, discos, anéis e placas cuja espessura esteja dentro do intervalo eficaz designado.O equipamento demonstra uma forte compatibilidade com componentes de material único e materiais compostosEquipada com tecnologia de controlo digital avançada, a máquina-ferramenta garante uma conveniência operacional superior.Acomoda demandas de transformação de várias variedades, e suporta fluxos de trabalho de fabricação em larga escala.
Especificações:
| Tamanho da peça |
LxW |
6000x6000 mm |
| Altura do pórtico |
800 mm
(Também pode ser determinada em função da fundação)
|
| Bancos de trabalho |
Largura da ranhura em T |
28 mm |
| Cabeça de potência de perfuração |
Qty. |
2 |
| Espinhas cónicas |
BT2 serviços de informação |
|
Diâmetro máximo de perfuração
(Aço carbono comum)
|
Φ80 mm |
| Max.espessura |
≤ 150 mm |
| Diâmetro do toque |
M3-M36 |
| Velocidade do fuso |
30 ~ 3000 r/min |
| Potência do motor do servo-fuso |
22 kW |
| Distância entre a extremidade inferior do fuso e a mesa de trabalho |
200-800 mm |
|
Movimento lateral da cabeça motriz(Eixo X)
|
Max.corrida horizontal |
6000 mm |
| Velocidade de movimento lateral |
0~8 r/min |
| Servo motor de potência para movimento lateral |
2x4,2 kW |
|
Movimento longitudinal do pórtico (Eixo Y)
|
Max. curso de alimentação |
6000 mm |
| Velocidade de movimento da alimentação |
0~8 m/min |
| Potência do servomotor de alimentação |
2x4,2 kW |
| Movimento de alimentação vertical do carvalho (eixo Z) |
Max. curso |
600 mm |
| Velocidade de movimento |
0~6 m/min |
| Potência do servomotor |
2x3,6kW (Fremas) |
| Precisão de posicionamento em três eixos |
X/Y/Z/A/B/C |
± 0,01/1000 mm |
| Precisão de posicionamento repetido em três eixos |
X/Y/Z/A/B/C |
± 0,01/1000 mm |
| Tamanho global |
LxWxH |
11000x9500x4000 mm |
Estrutura do equipamento:
Esta máquina CNC de perfuração e marcação de pórtico é especificamente configurada com uma bancada de trabalho de ferro fundido, um conjunto móvel de pórtico, uma sela de travagem, uma cabeça de força de perfuração-moagem,um sistema automático de lubrificação e proteção, um módulo de refrigeração circulante, um sistema de controlo numérico (NC) e uma unidade de controlo eléctrica.enquanto mecanismos de transmissão de parafusos de esferas de alta precisão garantem uma precisão de posicionamento excepcional e uma repetibilidade operacional excepcional.
Características do produto
1. Cabeça de potência de perfuração:
A cabeça de potência de perfuração é equipada com um servo motor de fuso dedicado,que utiliza uma correia síncrona dentada para reduzir a velocidade e aumentar o binário para conduzir um fuso de precisão especializadoO fuso adota um arranjo de rolamentos de contacto angulares japoneses de seis linhas (quatro na frente, dois na retaguarda) para realizar a regulação da velocidade sem passos.o fuso permite a substituição rápida e conveniente da ferramentaO movimento de alimentação é alimentado por um servomotor emparelhado com um parafuso de esferas.Os eixos X e Y suportam a funcionalidade de ligação e empregam controle de circuito semi-fechado para alcançar capacidades de interpolação linear e circularA extremidade do fuso tem um orifício cônico BT50 e é integrada com uma junção rotativa de alta velocidade, facilitando o usinagem de perfuradores U de alta velocidade com abastecimento de líquido de arrefecimento através do fuso.
2Sistema de transmissão:
Com trilhos de guia de Taiwan e um design de deslizamento de alta precisão, o sistema garante um desempenho operacional suave e uma capacidade de carga pesada melhorada.
O eixo X adota dois trilhos de guia lineares rolantes como trilhos laterais de orientação e de carga, cumprindo plenamente os requisitos para operações de perfuração de alta velocidade.um servomotor AC conduz um parafuso de bola de precisão para realizar movimento linear.
O eixo Y é equipado com dois trilhos de guia lineares de rolagem pesada em cada lado, com três vagões de trilho quadrados montados em cada trilho de guia, formando coletivamente o mecanismo de deslizamento do eixo Y.Este projeto estrutural não só satisfaz as exigências elevadas de rigidez e resistência da estrutura do pórtico, mas também oferece vantagens técnicas, incluindo um baixo coeficiente de atritoO eixo-Y emprega a tecnologia de tração síncrona de servomotor duplo:um servomotor está configurado em cada lado para conduzir sincronicamente a rotação da parafuso de esferas, permitindo assim o movimento da estrutura do pórtico e alcançando uma precisão de usinagem CNC.
.
Esta máquina industrial de pórtico CNC de alto desempenho é projetada especificamente para aplicações de perfuração e marcação em componentes de chapa e chapa metálica.Fabrico a partir de matérias de ferro ou de aço, fornece compatibilidade dedicada para processamento de flanges, discos, anéis, placas planas e componentes similares.Um requisito fundamental é que a espessura da peça de trabalho deve estar estritamente em conformidade com os parâmetros de usinagem eficazes préconfigurados da máquina..
Dentro das instalações de fabrico de estruturas de aço, este equipamento executa operações de perfuração e fresagem de precisão em placas estruturais e elementos de ligação,que estabelece uma base sólida para a montagem estável de estruturas de açoNo sector da energia eólica,fornece soluções de usinagem de alta precisão para torres e flanges de turbinas eólicas Para os projectos de construção de pontes, o equipamento processa vigas de pontes e suportes, facilitando a formação de vigas estáveis,ligações duradouras concebidas para suportar cargas dinâmicas durante a vida útil prolongada da ponte.
