0~8 R/Min Velocidade de movimento lateral Máquina de perfuração de chapas de fachada CNC 6000x6000 mm peça

0~8 R/Min Velocidade de Movimento Lateral Máquina de Perfuração de Chapa CNC Gantry 6000x6000 Mm Peça de Trabalho

Aplicação:

Esta máquina de perfuração e fresagem tipo pórtico CNC é projetada sob medida para realizar um conjunto completo de operações de usinagem—incluindo perfuração, chanfragem, rosqueamento, fresagem e furação—em peças de trabalho tipo chapa e conjuntos estruturais. Ela oferece desempenho de usinagem de furos de alta eficiência para componentes como flanges, discos, peças em forma de anel e chapas com espessuras que se enquadram na faixa efetiva especificada. Capaz de processar furos passantes e furos cegos, o equipamento apresenta compatibilidade excepcional com componentes de material monolítico e peças de trabalho de material composto. Equipado com tecnologia de controle digital de última geração, a máquina-ferramenta garante facilidade e conveniência operacional excepcionais. Ela facilita a produção automatizada de alta precisão, atende aos requisitos de processamento de múltiplas variantes de peças de trabalho e suporta processos de fabricação em larga escala.

Especificações:

Estrutura do equipamento:

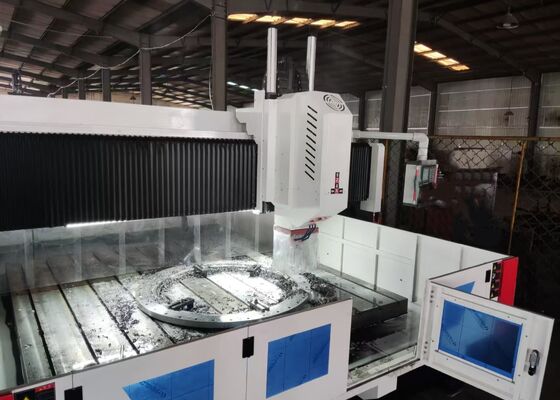

Esta máquina de perfuração e marcação tipo pórtico CNC é construída propositadamente com uma bancada de ferro fundido, um conjunto de pórtico móvel, um carro transversal, uma unidade de força de perfuração-fresagem, um sistema de lubrificação e proteção automatizado, um módulo de resfriamento de recirculação, um sistema de controle numérico (NC) e um módulo de controle elétrico. Equipado com guias de rolamento, o equipamento oferece estabilidade robusta de suporte de carga e posicionamento preciso do movimento, enquanto os mecanismos de acionamento por fuso de esferas de alta precisão garantem precisão de posicionamento superior e excelente repetibilidade operacional.

Características do produto

1. Cabeça de força de perfuração

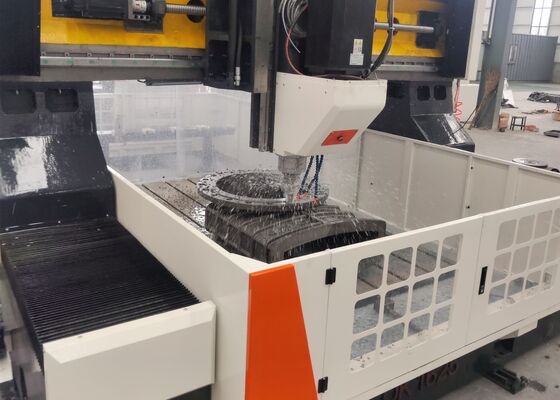

A cabeça de força de perfuração é equipada com um servo motor de fuso dedicado, que utiliza uma correia síncrona dentada para redução de velocidade e amplificação de torque para acionar um fuso de precisão construído propositadamente. O fuso incorpora uma configuração de rolamento de contato angular japonês de seis fileiras (quatro rolamentos na frente, dois na parte traseira) para permitir o ajuste de velocidade contínuo. Integrado com um sistema pneumático de troca de ferramentas, o fuso permite a troca de ferramentas rápida e sem problemas. O movimento de avanço é acionado por um servo motor acoplado a um fuso de esferas. Os eixos X e Y suportam a operação de ligação e adotam o controle de malha semi-fechada, alcançando assim capacidades de interpolação linear e circular. O nariz do fuso é projetado com um furo cônico BT50 e integrado com uma junta rotativa de alta velocidade, o que facilita a usinagem de broca em U de alta velocidade por meio da entrega de líquido de arrefecimento através do fuso.

2. Sistema de transmissão
Incorporando trilhos guia fabricados em Taiwan e um design de deslizador de alta precisão, o sistema oferece desempenho operacional suave e capacidade de suporte de carga pesada elevada. O eixo X emprega trilhos guia lineares duplos como componentes de orientação lateral e suporte de carga, satisfazendo totalmente as demandas operacionais de processos de perfuração de alta velocidade. Para a transmissão do eixo X, um servo motor AC aciona um fuso de esferas de precisão para obter movimento linear preciso.

3. Sistema de transmissão (Seção do eixo Y, Continuação)
O eixo Y é equipado com dois trilhos guia lineares de rolamento para serviço pesado em cada lado, com três carros de trilho quadrado fixados a cada trilho guia—constituindo coletivamente o mecanismo deslizante do eixo Y. Esta configuração estrutural não apenas atende aos requisitos rigorosos de alta rigidez e resistência estrutural da estrutura do pórtico, mas também oferece méritos técnicos importantes, incluindo um coeficiente de atrito mínimo, velocidade de movimento elevada, características excepcionais de amortecimento de vibração e um ciclo de vida útil estendido. Para a atuação do eixo Y, a tecnologia de acionamento síncrono de servo motor duplo é implementada: um servo motor dedicado é implantado em cada lado para acionar sincronamente a rotação do fuso de esferas, facilitando assim o deslocamento da estrutura do pórtico e permitindo operações de usinagem CNC de alta precisão.

.

Esta máquina industrial tipo pórtico CNC de alto desempenho é projetada sob medida para executar operações de perfuração e marcação em componentes de chapas e chapas metálicas. Meticulosamente projetada para permitir a usinagem de precisão de peças de trabalho tipo chapa e conjuntos estruturais, ela oferece compatibilidade especializada para processamento de flanges, discos, peças em forma de anel, chapas planas e componentes análogos. Um pré-requisito operacional fundamental é que a espessura da peça de trabalho deve estar em estrita conformidade com os parâmetros de usinagem efetivos pré-definidos da máquina.

Em fábricas de fabricação de estruturas de aço, este equipamento realiza operações de perfuração e fresagem de alta precisão em chapas estruturais e componentes de conexão, estabelecendo uma base sólida para a montagem estável de estruturas de aço. Dentro da indústria de energia eólica, ela fornece soluções avançadas de usinagem de alta precisão para torres e flanges de turbinas eólicas—um processo crítico que garante que esses componentes sejam capazes de suportar condições ambientais severas (por exemplo, ventos fortes, flutuações de temperatura). Para iniciativas de construção de pontes, o equipamento processa vigas de pontes e suportes, facilitando a formação de conexões estáveis e duráveis projetadas para suportar cargas dinâmicas ao longo do ciclo de vida útil prolongado da ponte.
