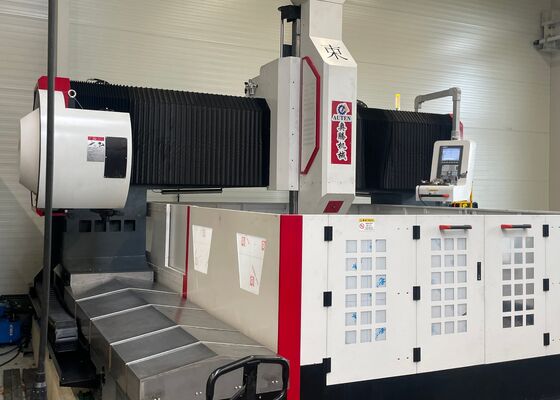

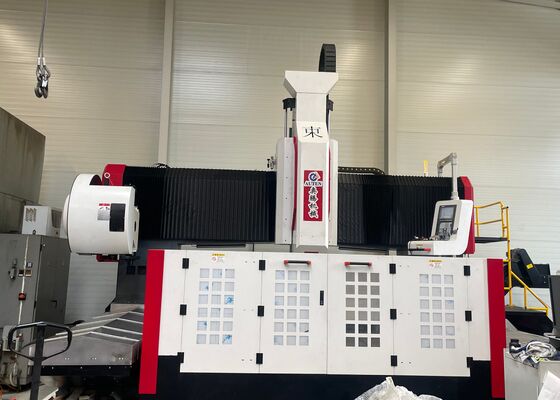

2525BT50 Máquina de Perfuração e Fresagem CNC Gantry Dividida para Serviços Pesados 30KW Potência do Motor do Fuso Servo

2525BT50 Máquina de Perfuração e Fresagem CNC Gantry de Serviço Pesado, Motor do Fuso Servo de 30KW

Aplicação:

Este equipamento de perfuração CNC é projetado para operações de perfuração, chanfro, rosqueamento e fresagem em componentes de placas e estruturais. É usado principalmente para perfuração de alta eficiência de flanges, discos, anéis, placas e outras peças de trabalho dentro da faixa de espessura efetiva. Tanto furos passantes quanto furos cegos podem ser processados em peças de material único e material composto. O processo de usinagem é controlado digitalmente, garantindo facilidade de operação. Ele permite automação, alta precisão e suporta a produção de vários tipos e execuções de produção em massa.

Especificações:

Estrutura do equipamento:

A base da máquina é feita de material fundido e consiste em componentes-chave, como a mesa de trabalho, a gantry móvel, a sela deslizante móvel, a cabeça de força de perfuração e fresagem, o sistema de lubrificação automática, dispositivos de proteção, sistema de resfriamento circulante, sistema de controle digital e sistema elétrico. Ele utiliza pares de trilhos rígidos rolantes para suporte e orientação, juntamente com pares de parafusos de precisão para acionamento. A máquina é caracterizada por alta precisão de posicionamento e excelente repetibilidade no posicionamento.

Características do produto

1. Cama e Mesa de Trabalho:
A cama é construída a partir de um tubo retangular soldado, que passa por recozimento em alta temperatura antes do processamento, seguido por um segundo recozimento após o semi-acabamento para aliviar as tensões internas, garantindo a estabilidade de precisão a longo prazo da máquina-ferramenta. A mesa de trabalho é uma peça única fundida em ferro cinzento (HT250), submetida a tratamentos de recozimento e envelhecimento secundários, oferecendo excelente rigidez dinâmica e estática sem deformação. A superfície da mesa de trabalho é equipada com ranhuras em T bem organizadas para fixação segura das peças de trabalho. Dois trilhos de guia lineares de alta precisão são montados em ambos os lados da base da cama para garantir uma distribuição uniforme da tensão nas guias deslizantes, aprimorando significativamente a rigidez da máquina-ferramenta e sua resistência às forças de tração e compressão. O sistema de acionamento apresenta um servomotor CA emparelhado com um fuso de esferas de precisão, facilitando o movimento da gantry ao longo do eixo Y. Parafusos ajustáveis são posicionados na superfície inferior da cama para permitir o nivelamento fácil da bancada.

2. Gantry Móvel:

A gantry móvel é fundida em ferro cinzento (HT250) e é equipada com dois trilhos de guia lineares de capacidade de carga ultra-alta na parte frontal. Um par de fuso de esferas de precisão, juntamente com um servomotor, aciona o movimento da placa deslizante da cabeça de força ao longo do eixo X, na qual as cabeças de força de perfuração são montadas. O movimento da gantry é facilitado pelo servomotor, que aciona a rotação da porca de esferas no fuso de esferas por meio de um mecanismo de acoplamento de precisão.

3. Movendo a Sela:

A sela deslizante móvel é um componente de ferro fundido de precisão. É equipada com duas mesas deslizantes lineares CNC de capacidade de carga ultra-alta, um conjunto de pares de fuso de esferas de precisão e um redutor planetário de alta precisão conectado ao servomotor. A sela também possui um cilindro de equilíbrio de gás nitrogênio para equilibrar o peso da cabeça de força, reduzindo a carga no fuso e estendendo sua vida útil. Este sistema aciona o movimento da cabeça de força de perfuração ao longo do eixo Z, permitindo movimentos rápidos para frente, trabalho para frente, movimentos rápidos para trás e paradas. Além disso, é equipado com corte automático de cavacos, remoção de cavacos e funções de pausa.

.

Esta avançada máquina gantry CNC é projetada especificamente para perfuração e marcação de alto desempenho de componentes de placas e chapas metálicas. Cuidadosamente projetada para facilitar a usinagem precisa de peças de trabalho do tipo placa e conjuntos estruturais, é ideal para o processamento de flanges, discos, peças em forma de anel, placas planas e componentes semelhantes. Um requisito operacional fundamental é que a espessura das peças de trabalho deve aderir aos parâmetros de usinagem efetivos predefinidos da máquina.

Em instalações de fabricação de estruturas de aço, este equipamento realiza operações de perfuração e fresagem de alta precisão em placas estruturais e elementos de conexão, fornecendo uma base robusta para a montagem confiável de estruturas de aço. No setor de energia eólica, ele oferece capacidades de usinagem avançadas e de alta precisão para torres e flanges de turbinas eólicas - garantindo que esses componentes sejam projetados para suportar condições ambientais adversas, como ventos fortes e variações de temperatura. Para projetos de construção de pontes, o equipamento processa vigas de pontes e suportes, permitindo a criação de conexões estáveis e duradouras que são projetadas para suportar cargas dinâmicas durante a vida útil prolongada da ponte.
