2500x2500mm Máquina de marcação de perfuração de fresagem de travagem CNC 2x4.2kW Servo motor

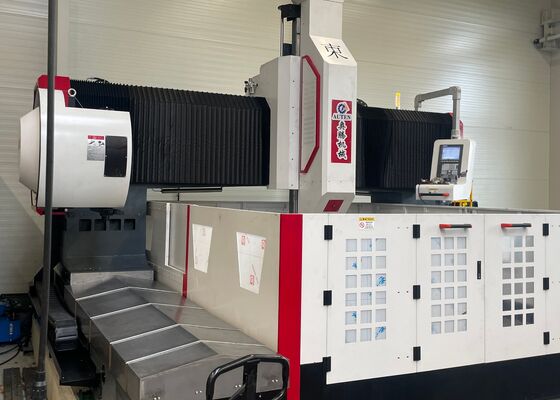

Máquina de Perfuração, Fresagem e Marcação CNC Gantry Split 2500x2500mm, Motor Servo 2x4.2kW

Aplicação:

Este sistema de perfuração CNC gantry é projetado especificamente para operações de perfuração, chanfro, rosqueamento e fresagem em componentes de placa e estruturais. É utilizado principalmente para perfuração de alta eficiência de flanges, discos, anéis, placas e outras peças de trabalho dentro da faixa de espessura especificada. O sistema é capaz de processar furos passantes e furos cegos em materiais únicos e compostos. Apresentando controle digital, o processo de usinagem garante uma operação perfeita e facilidade de uso. O equipamento suporta automação, oferece alta precisão e é adequado para a produção de uma ampla variedade de componentes, incluindo lotes pequenos e produção em massa.

Especificações:

Estrutura do equipamento:

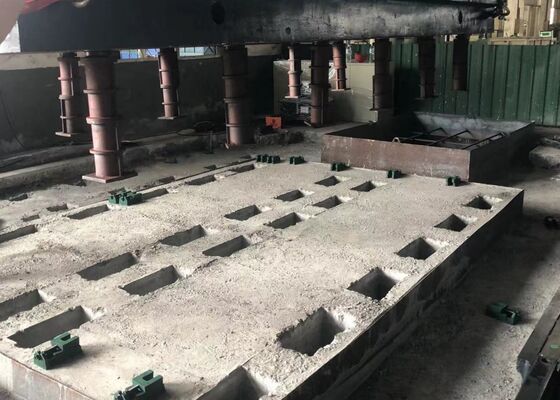

A base da máquina é construída em material fundido e compreende componentes essenciais, incluindo a mesa de trabalho, gantry móvel, sela deslizante móvel, cabeça de força de perfuração e fresagem, sistema de lubrificação automática, dispositivos de segurança, sistema de resfriamento circulante, sistema de controle digital e sistema elétrico. Ele incorpora pares de trilhos rígidos rolantes para suporte e orientação, juntamente com pares de parafusos de precisão para acionamento. A máquina se distingue por sua alta precisão de posicionamento e excepcional repetibilidade no posicionamento.

Características do produto

1. Cabeça de força de perfuração:
A cabeça de força de perfuração é equipada com um motor de fuso servo especializado, que aciona um fuso de precisão através de uma correia síncrona dentada para desaceleração e torque aprimorado. O fuso pode ser substituído de forma rápida e sem esforço. O mecanismo de avanço é alimentado por um motor servo e um fuso de esferas. Os eixos X e Y são capazes de movimento simultâneo, e um sistema de controle de malha semi-fechada é empregado para habilitar funções de interpolação linear e circular. O fuso é projetado com um cone BT50 e é equipado com uma junta rotativa de alta velocidade, facilitando o uso de líquido de arrefecimento central de broca em U de alta velocidade para processamento eficiente.

2. Dispositivo de transmissão:
O dispositivo de transmissão utiliza trilhos e deslizadores de alta precisão importados de Taiwan, garantindo uma operação suave e aprimorando significativamente a capacidade de carga.

Os eixos X e Z são suportados por dois trilhos lineares rolantes, que servem como trilhos de guia e de carga para movimentos laterais e longitudinais. Esta configuração atende às demandas técnicas de perfuração em alta velocidade. Os sistemas de transmissão dos eixos X e Z são acionados por servomotores CA, que giram os parafusos de esferas de precisão para obter movimento linear.

O eixo Y é equipado com dois trilhos lineares rolantes de alta resistência em cada lado, com dois deslizadores de trilho quadrados montados em cada trilho para formar uma trilha deslizante do eixo Y robusta. Esta configuração garante que os requisitos de alta rigidez e resistência da estrutura da gantry sejam atendidos, ao mesmo tempo em que oferece vantagens como baixo coeficiente de atrito, movimento em alta velocidade, excelente amortecimento de vibração e vida útil prolongada. A transmissão do eixo X emprega tecnologia de acionamento síncrono de motor servo duplo, com um servomotor em cada lado acionando os parafusos de esferas em uníssono. Este mecanismo facilita o movimento da estrutura da gantry, permitindo usinagem CNC precisa.

3. Sistema de lubrificação automática e mecanismos de proteção:

Esta máquina-ferramenta é equipada com um sistema de lubrificação automática de pressão parcial volumétrica fabricado em Taiwan, projetado para fornecer lubrificação perfeita aos componentes móveis, como trilhos de guia, parafusos de esferas, cremalheiras e outros, garantindo cobertura abrangente e evitando o desgaste. Este sistema ajuda a prolongar a vida útil da máquina. Além disso, os eixos X e Y são equipados com escudos à prova de poeira, e uma proteção contra respingos à prova d'água é instalada ao redor da mesa de trabalho para aprimorar ainda mais a proteção.

.

Esta máquina CNC gantry de última geração é projetada especificamente para perfuração e marcação de alta eficiência de peças de placa e chapa metálica. Foi meticulosamente projetada para permitir o processamento preciso de peças de trabalho do tipo placa e conjuntos estruturais, tornando-a particularmente adequada para a usinagem de flanges, discos, componentes em forma de anel, placas planas e peças semelhantes. Uma consideração operacional crítica é que a espessura das peças de trabalho deve estar em conformidade com os parâmetros de usinagem efetivos estabelecidos da máquina.

Em instalações de fabricação de estruturas de aço, este equipamento realiza operações de perfuração e fresagem de alta precisão em placas estruturais e elementos de conexão, fornecendo uma base sólida para a montagem confiável de estruturas de aço. Dentro da indústria de energia eólica, oferece capacidades de usinagem avançadas e de alta precisão para torres e flanges de turbinas eólicas—garantindo que esses componentes sejam projetados para suportar condições ambientais desafiadoras, incluindo ventos fortes e flutuações de temperatura. Para projetos de construção de pontes, o equipamento processa vigas de pontes e suportes, facilitando a criação de conexões estáveis e duráveis, projetadas para suportar cargas dinâmicas ao longo da vida útil prolongada da ponte.
