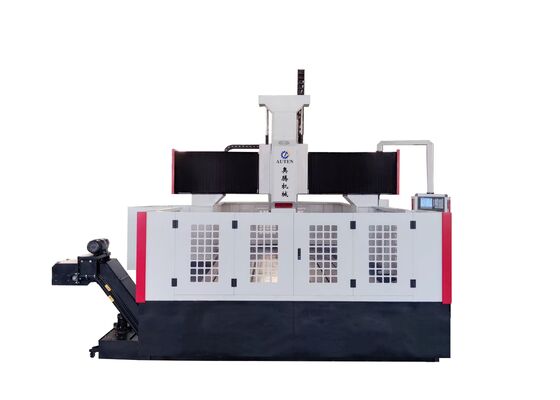

Máquina de Perfuração de Placas CNC com Cone BT50, Diâmetro de Rosqueamento M30 para Fresagem em Metal Grande

Máquina de Perfuração de Placas CNC com Cone BT50 e Rosqueamento M30 para Fresagem em Metal Grande

Introdução do Produto:

Este sistema de perfuração tipo pórtico CNC foi projetado especificamente para operações de perfuração, chanfro, rosqueamento e fresagem em placas e componentes estruturais. É usado principalmente para perfuração de alta eficiência de flanges, discos, anéis, placas e outras peças de trabalho dentro da faixa de espessura definida. O sistema é capaz de processar furos passantes e furos cegos em materiais únicos e compostos. Apresentando controle digital, o processo de usinagem garante uma operação perfeita e uma interface de usuário intuitiva. O equipamento suporta automação, oferece alta precisão e é ideal para produzir uma ampla variedade de componentes, adequado tanto para produção em pequenos lotes quanto para fabricação em larga escala.

Especificações:

Estrutura do equipamento:

A base da máquina é construída com material fundido e incorpora componentes essenciais, como a mesa de trabalho, o pórtico móvel, a sela deslizante, a cabeça de força de perfuração e fresagem, o sistema de lubrificação automática, recursos de segurança, sistema de resfriamento circulante, sistema de controle digital e sistema elétrico. Ele emprega pares de trilhos rígidos rolantes para suporte e orientação, complementados por pares de parafusos de precisão para acionamento por movimento. A máquina é amplamente reconhecida por sua excepcional precisão de posicionamento e repetibilidade superior no posicionamento.

Características do produto

1. Alarme Automático de Baixo Nível de Água

Quando o líquido de arrefecimento no filtro atinge o nível médio, o sistema ativa automaticamente o motor, permitindo que o líquido de arrefecimento do transportador de cavacos flua para o filtro. Assim que o líquido de arrefecimento atinge o nível alto, o motor para automaticamente.

Se o nível do líquido de arrefecimento no filtro cair para um ponto baixo, o sistema acionará um alarme por meio do medidor de nível, fazendo com que o fuso retraia automaticamente a ferramenta e interrompa a operação da máquina.

2. Função de Memória de Desligamento:

Em caso de perda repentina de energia ou interrupção semelhante, esta função permite a recuperação rápida e fácil da última localização do furo perfurado antes da falha de energia. Os operadores podem retomar as operações prontamente, reduzindo significativamente o tempo de inatividade gasto na localização da posição de perfuração anterior e facilitando uma transição perfeita para a próxima etapa.

3. Localizador de Bordas Fotoelétrico:

O equipamento é equipado com um localizador de bordas fotoelétrico, permitindo a localização rápida e precisa da posição da peça de trabalho.

1. Insira o localizador de bordas no mandril do fuso da máquina-ferramenta e gire lentamente o fuso para garantir sua concentricidade.

2. Use o volante para mover o eixo principal, posicionando a borda da esfera de aço do localizador de bordas para tocar levemente a peça de trabalho. Quando a luz vermelha se apagar, o fuso estará pronto para inversão. Mova o fuso para frente e para trás para encontrar o ponto ideal onde a borda da esfera de aço entra em contato com a peça de trabalho.

3. Registre os valores dos eixos X e Y exibidos pelo sistema CNC neste ponto e insira-os no computador.

4. Repita este processo para localizar vários pontos de detecção conforme necessário.

.

Este avançado sistema de pórtico CNC foi construído com o objetivo de perfuração e marcação de alta eficiência de peças de chapas e chapas metálicas. Ele foi cuidadosamente projetado para garantir o processamento preciso de peças de trabalho em forma de placa e conjuntos estruturais, tornando-o adequado para usinagem de flanges, discos, componentes em forma de anel, placas planas e elementos semelhantes. Uma condição operacional crítica é que a espessura das peças de trabalho deve ser consistente com os parâmetros de usinagem efetivos especificados da máquina.

Em instalações de fabricação de estruturas de aço, este equipamento realiza operações de perfuração e fresagem de alta precisão em placas estruturais e componentes de conexão, fornecendo uma base sólida para a montagem confiável de estruturas de aço. Na indústria de energia eólica, oferece recursos de usinagem de ponta e alta precisão para torres e flanges de turbinas eólicas, garantindo que esses componentes sejam projetados para suportar condições ambientais adversas, como ventos extremos e flutuações de temperatura. Para projetos de construção de pontes, o equipamento processa vigas de pontes e suportes, permitindo a formação de conexões estáveis ​​e duradouras, capazes de suportar cargas dinâmicas durante a vida útil prolongada da ponte.
