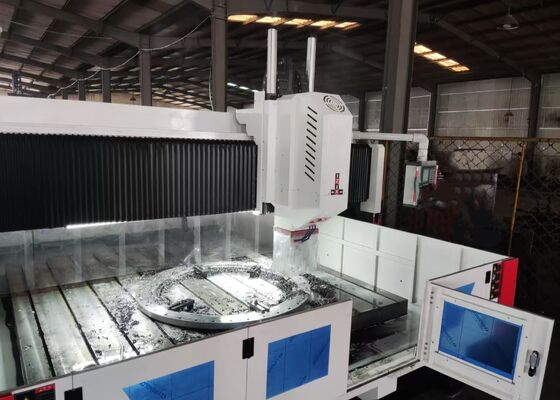

BT50-190 Máquina de perfuração de chapas metálicas CNC com fuso de fuso 500x6800x3000mm Tamanho global

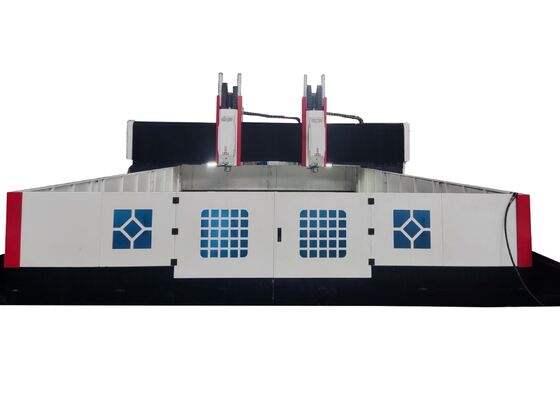

BT50-190 Máquina de perfuração de chapas metálicas CNC com fuso de fuso 500x6800x3000mm Tamanho global

Introdução ao produto:

Esta máquina é projetada para perfuração, chanframento, toque e moagem de placas e componentes estruturais.É utilizado principalmente para tarefas de perfuração de alta eficiência em peças de trabalho como flangesÉ capaz de perfurar furos e buracos cegos em materiais únicos e em materiais compostos.As operações de usinagem são controladas digitalmenteO sistema facilita a automação, garante uma elevada precisão e é adequado para o processamento de uma ampla gama de tipos de produtos e para apoiar a produção em grande escala.

Especificações:

Estrutura do equipamento:

A base da máquina é construída a partir de material fundido e compreende componentes essenciais, incluindo a mesa de trabalho, portão móvel, sela deslizante móvel, cabeça de força de perfuração e fresagem,Sistema de lubrificação automática, caixa protetora, sistema de arrefecimento circulante, unidade de controlo digital, sistema elétrico e outros elementos essenciais.com um comprimento de 80 mm ou mais, mas não superior a 150 mm,A máquina distingue-se pela sua elevada precisão de posicionamento e pela excepcional repetibilidade no posicionamento.

Características do produto

1. Cabeça de potência de perfuração:

A cabeça de força de perfuração utiliza um motor de servo-fuso especializado, que impulsiona o fuso de precisão através de uma correia síncrona para desaceleração e torque aumentado.A substituição do eixo é rápida e diretaOs eixos X e Y podem ser coordenados, com controlo de circuito semi-fechado que permite funções de interpolação lineares e circulares.O fuso está equipado com um conífero BT50, com uma articulação rotativa de alta velocidade que suporta o processamento de água do centro de perfuração em U de alta velocidade.

2Dispositivo de transmissão:

Este sistema de transmissão, dotado de trilhos de orientação e deslizadores de alta precisão importados de Taiwan, funciona sem problemas, aumentando significativamente a capacidade de carga.

a. O eixo X e o eixo Z utilizam, cada um, dois trilhos de guia lineares rolantes como elementos de orientação e suporte de carga para o movimento lateral e longitudinal.Esta concepção garante que o sistema satisfaça as exigências técnicas da perfuração de alta velocidadeO eixo X e o eixo Z são accionados por servomotores AC, que giram os parafusos de esferas de precisão para permitir o movimento linear.

b. O eixo Y é suportado por dois trilhos de guia lineares de rolagem pesada, com dois deslizadores de trilho quadrados instalados em cada trilho para formar uma via deslizante robusta do eixo Y.Esta configuração atende aos requisitos de alta rigidez e resistência da estrutura do pórtico, oferecendo vantagens como um baixo coeficiente de atritoA transmissão do eixo X utiliza a tecnologia de tração síncrona de motor de servo duplo.com um servomotor de cada lado a conduzir os parafusos de esferas em uníssono, permitindo que o quadro do pórtico se mova e facilitando a usinagem CNC precisa.

3Sistema de controlo CNC GSK:

O sistema de controlo CNC GSK foi especificamente concebido para máquinas de perfuração, utilizando um servomotor de série de valor absoluto de alta precisão para acionamento do motor.uma interface de usuário em chinês, e entrada USB interna/externa.

3.1O sistema inclui uma função de quebra de chips, permitindo que os utilizadores definam o tempo de quebra de chips e o ciclo diretamente a partir da interface do utilizador.

3.2A função de elevação de ferramentas está integrada no sistema, permitindo aos utilizadores ajustar a altura de elevação das ferramentas através da interface.a ferramenta é rapidamente levantada acima da peça de trabalho, após o qual as fichas são limpas, e o sistema avança rapidamente para a superfície de perfuração, alternando automaticamente os modos.

3.3A caixa de controlo de operação centralizada e a unidade portátil estão equipadas com o sistema CNC para facilitar a programação, armazenamento, exibição e comunicação.A interface de operação suporta recursos como diálogo homem-máquina, compensação de erros e alarmes automáticos.

3.4O sistema também oferece uma função de visualização e reinspecção das posições dos furos antes do processamento, garantindo conveniência e precisão durante as operações.

.

Este avançado sistema de pórtico CNC foi construído especialmente para perfuração e marcação de componentes de chapas e chapas de metal de alta eficiência.Foi cuidadosamente concebido para fornecer processamento preciso de peças de trabalho de tipo chapa e conjuntos estruturais, tornando-o particularmente adequado para a usinagem de flanges, discos, componentes em forma de anel, chapas planas e outras peças semelhantes.Uma condição operacional crítica é que a espessura das peças de trabalho deve estar dentro do intervalo de usinagem eficaz especificado da máquina.

Em instalações de fabrico de estruturas de aço, este equipamento realiza operações de perfuração e fresagem precisas em placas estruturais e componentes de ligação,que estabelece uma base sólida para a montagem fiável de estruturas de açoNa indústria da energia eólica, oferece capacidades de usinagem de ponta e de alta precisão para torres e flanges de turbinas eólicas,garantir que estas peças são concebidas para suportar condições ambientais extremasPara a construção de pontes, o equipamento processa vigas e suportes de ponte, permitindo a formação de vigas duradouras,ligações estáveis capazes de suportar cargas dinâmicas durante a vida útil prolongada da ponte.
