BT40 Método de controlo por PLC da máquina de marcação de tubulação 3D de vigas CNC
Aplicação:

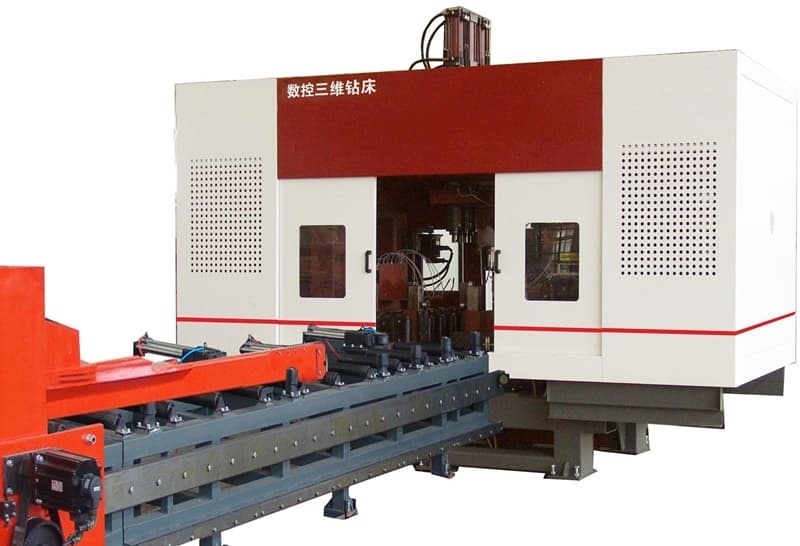

Esta linha de máquinas de perfuração e marcação de feixes 3D foi meticulosamente concebida para operações de perfuração em feixes H. Equipada com três fendões de perfuração de alta velocidade,Realiza tarefas de perfuração em peças de trabalho com uma eficiência excepcionalCom uma precisão de usinagem excepcional e uma interface fácil de usar, este equipamento oferece uma solução de alto desempenho para o sector das estruturas de aço.É amplamente utilizado nas principais indústrias, incluindo engenharia de construção, infraestrutura de pontes, fabricação de mastros de torres e projetos de estrutura de rede.
Especificações:
| Parâmetro do feixe H |
Max. Tamanho Largura x Altura |
1250 x 600 mm |
| Min. Tamanho Largura x Altura |
200 × 75 mm |
| Max. comprimento do feixe |
12000 mm |
| Fusão principal |
Qty. |
3 |
| Modelo |
BT2 serviços de informação |
| Potência do motor |
3x11 kW |
| Velocidade do fuso |
200 ‰ 3000 r/min |
| Diâmetro máximo do buraco |
φ40 mm |
| Potência do motor |
Potência do servomotor de alimentação |
2x3 kW |
| Potência do servomotor de posicionamento |
2x3 kW |
| Precisão de processamento |
Desvio da distância do buraco |
Dois buracos num raio de 1 metro. |
± 0.5 |
| O valor de desvio admissível aumenta ± 0,2 mm a cada 1 metro adicional da distância do buraco e o máximo não excede ± 2 mm. |
| Desvio da margem final |
±1,0 mm |
| Sistema hidráulico |
Pressão da bomba hidráulica |
7 MPa |
| Potência do motor da bomba de óleo |
7 kW |
| Sistema elétrico |
Método de controlo |
PLC |
| Número de eixos CNC |
7 |
| Tamanho global (L x Largura x H) |
32000x6200x4000 |
Características do produto
1Esta máquina de perfuração e corte de feixe H 3D consiste principalmente no corpo principal, sistema de alimentação CNC, transportador de material, sistema elétrico, sistema hidráulico, sistema de refrigeração, sistema de lubrificação,ResíduoCom uma estrutura fixa e uma configuração móvel da peça, a máquina é perfeitamente concebida para o processamento de grandes feixes de H.Permite a produção contínua e é reconhecido pelo seu elevado grau de automação.
2A estrutura da máquina de perfuração consiste no leito, nos conjuntos da mesa deslizante CNC, nos mecanismos de apoio, nas unidades de prensagem superior e lateral e nos sistemas de detecção.Os componentes da mesa deslizante CNC incluem o lado fixoEspecificamente concebidos para tarefas de perfuração de feixe H, os conjuntos de mesas deslizantes possuem uma placa deslizante, base de mesa deslizante, cabeçalho do fuso,Espinhas mecânicas de alta velocidade, cilindro de ferramenta, motor de frequência variável, servomotor, guias lineares e parafusos de chumbo.
3O sistema de alimentação CNC é composto por suportes, engrenagens, estantes, servomotores, redutores e manipuladores.assegurando assim a alimentação precisa e o posicionamento preciso da peça de trabalho.
4O transportador de material é constituído por um transportador de entrada e de saída.com um diâmetro superior a 50 mm,, facilitar o posicionamento do eixo Y dos espaços em branco e trabalhar em conjunto com o sistema de alimentação CNC para completar o processo de alimentação do material.que compreende suportes de canais de material e rolos de suporte, é dedicada ao transporte de peças acabadas.
5O sistema de arrefecimento utiliza técnicas de arrefecimento internas e externas, utilizando névoa de óleo para arrefecer o poço.Aumentar a eficiência dos custos, sustentabilidade ambiental e redução do desgaste da broca.
6O sistema hidráulico é encarregado de alimentar a unidade de prensagem superior, a unidade de prensagem lateral, o cilindro de ferramenta e outros componentes relacionados.
7O sistema pneumático é concebido para fornecer energia ao manipulador, cilindro de ensaio e outros equipamentos semelhantes.
8O sistema de lubrificação integra métodos de lubrificação centralizados e manuais.A lubrificação centralizada é utilizada principalmente para a lubrificação cronometrada e precisa dos guias lineares primários e parafusos de chumbo.
9O sistema de controlo da máquina-ferramenta inclui um computador hospedeiro, um PLC e outros componentes associados.Os programas de processamento são gerados através da entrada de desenhos CAD ou parâmetros de processamento através de uma interface USB ou tecladoEsses programas podem ser armazenados, recuperados, exibidos e transmitidos a qualquer momento com base nos números de peças.bem como a automação completa de todo o fluxo de trabalho de processamento.
Durante as sessões de demonstração de amostras, a viga CNC e a perfuração de chapas de metal, marcação, and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples—featuring various flange widths and web thicknesses—as well as channel steel samples in different sizesOs exemplares apresentados nestas demonstrações destacam claramente a capacidade da máquina de conseguir um posicionamento preciso dos furos, roscas suaves e padrões de marcação precisos.Assim, ilustrando plenamente a sua alta precisão e fiabilidade em aplicações práticas.
A máquina de perfuração, marcação e corte de feixe H CNC de alta velocidade é predominantemente empregada em instalações de fabricação de estruturas de aço e projetos de construção de pontes.Dentro de oficinas de estruturas de aço, assegura um processamento preciso das vigas H utilizadas em estruturas de apoio e estrutura, proporcionando assim uma base sólida para a montagem estável de estruturas de aço.a máquina realiza perfurações de alta precisão em vigas H, reforçando a integridade estrutural das pontes e permitindo-lhes suportar de forma fiável cargas a longo prazo.Este equipamento oferece um apoio confiável a estes sectores de infra-estruturas críticas, assegurando a execução bem sucedida dos projectos conexos.
