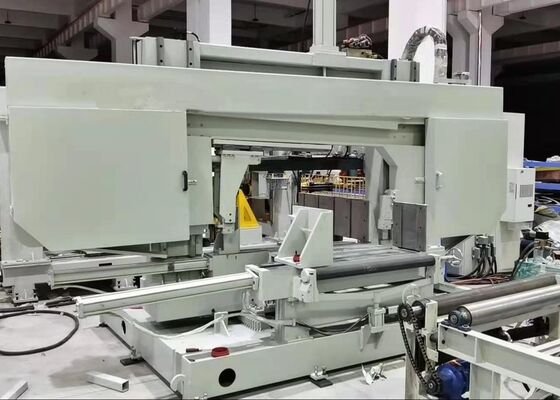

40 mm espessura da peça de trabalho CNC 3D H máquina de corte de feixe de perfuração 55KW Potência
Aplicação:
É utilizado principalmente para perfuração, tapping, marcação e pontuação de aço em forma de H, aço de canal, aço de ângulo e outros tipos de aço.As suas aplicações são amplas em todas as indústrias envolvidas em estruturas de aço, incluindo construções, garagens, torres e estruturas de rede.
Especificações:
|
Modelo
|
BHD500/3 |
BHD700/3 |
BHD1000/3 |
BHD1250/3 |
|
H Largura da viga
Distância(mm)
|
100 ~ 500 |
100 ~ 700 |
100~1000 |
100~1250 |
|
H Altura da viga
Distância(mm)
|
100 ~ 500 |
100 ~ 500 |
100 ~ 500 |
100 ~ 600 |
|
Aço de canalização
Faixa de largura(mm)
|
100 ~ 500 |
100 ~ 700 |
100~1000 |
100~1250 |
|
Aço de canalização
Faixa de altura(mm)
|
100 ~ 250 |
100 ~ 250 |
100 ~ 250 |
100 ~ 300 |
|
Max. peça de trabalho
espessura(mm)
|
40 |
40 |
80 |
80 |
|
Max. peça de trabalho
comprimento (m)
|
12 ou 15 (opcional) |
|
Fusão de perfuração
O que é?
|
Total de 3 fusos, um fusão na unidade superior, lado esquerdo e lado direito, respectivamente
|
|
Furo do fuso
coníferas
|
BT2 serviços de informação |
BT2 serviços de informação |
BT2 serviços de informação |
BT2 serviços de informação |
|
Max.perfuração
Diâmetro (mm)
|
40 |
40 |
40 |
40 |
|
Motor de fusão
Potência (kW)
|
11 |
11/ 15 |
11/ 15 |
11/ 15 |
|
Velocidade do fuso
(r/min)
|
100 ~ 3000 |
100 ~ 3000 |
100 ~ 3000 |
100 ~ 3000 |
|
Alimentação do fuso
velocidade(m/min)
|
0 ~ 10 |
0 ~ 10 |
0 ~ 10 |
0 ~ 10 |
|
Alimentação no eixo X
velocidade(m/min)
|
0 ~ 40 |
0 ~ 20 |
0 ~ 20 |
0 ~ 20 |
|
Qty de ferramenta
Revista
|
3 |
3 |
3 |
3 |
|
Revista de ferramentas
Tipoe capacidade
|
Tipo de linha, 3x4 (facultativo) |
|
Unidade de marcação
(facultativo)
|
Tipo de disco, 36 caracteres, tamanho de caracteres Φ10 mm
|
| Sistema CNC |
Alemanha Siemens, Japão Panasonic, China INVT
|
| Método de arrefecimento |
Refrigeração por pulverização, refrigeração interna + refrigeração externa |
|
Máquina em geral
Tamanho (m)
|
Cerca de 32x5x3.5 |
Cerca de 33x5,5x3.5 |
Cerca de 33x5,5x3.5 |
Cerca de 33x6x3.5 |
| Potência total (kW) |
Cerca de 55 anos. |
Cerca de 55 anos. |
Cerca de 60 |
Cerca de 60 |
Os parâmetros acima podem ser ajustados e alterados de acordo com as exigências específicas do cliente.
1Máquinas essenciais e especializadas de perfuração para a indústria da construção de estruturas de aço.
2Simultaneamente, perfuram três superfícies de vigas e canais H com alta precisão e eficiência.
3Equipado com 7 eixos CNC, permitindo alimentação e posicionamento automáticos e precisos.
4Capaz de reconhecer desenhos de peças AUTOCAD e DSTV e convertê-los em programas de usinagem.
Características do produto
1O sistema de alimentação emprega a fixação e alimentação de carrinhos CNC, garantindo alta velocidade e precisão de posicionamento.
2O sistema utiliza brocas de carburo, com velocidades de rotação de brocas que atingem até 3000 rpm.O resultado é uma elevada eficiência de processamento e um excelente desempenho de perfuraçãoAs copas produzidas durante a perfuração são efetivamente removidas através de um transportador de copas tipo cadeia.
3O sistema de arrefecimento utiliza o arrefecimento por neblina, proporcionando capacidades de arrefecimento internas e externas.Cada unidade de fuso de perfuração é equipada com um bico de refrigeração externo e um conector de refrigeração interno, que podem ser selecionados com base nos requisitos de perfuração.
4O sistema Automatic Tool Changer (ATC) pode ser personalizado de acordo com os requisitos do cliente, eliminando a necessidade de substituição manual de ferramentas, economizando assim tempo e aumentando a eficiência operacional.
Durante as sessões de demonstração de amostras, a placa de feixe CNC de perfuração, marcação, and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples (with varying flange widths and web thicknesses) as well as channel steel samples of different sizesAs amostras apresentadas nestas demonstrações destacam claramente a capacidade da máquina de fornecer posicionamento preciso de buracos, fios limpos,e padrões de marcação claros exemplificando plenamente a sua elevada precisão e fiabilidade em aplicações práticas.
A máquina de perfuração, marcação e corte de feixe H CNC de alta velocidade é utilizada principalmente na fabricação de estruturas de aço e projetos de construção de pontes.Realiza um processamento de precisão em vigas H utilizadas em estruturas e sistemas de suporte, fornecendo uma base sólida para a montagem estável de estruturas de aço.que não só reforça a integridade estrutural das pontes, mas também garante que elas possam suportar cargas a longo prazoCom a sua elevada eficiência operacional, a máquina oferece um apoio fiável a estes sectores de infra-estruturas vitais, assegurando o bom andamento dos projectos associados.
