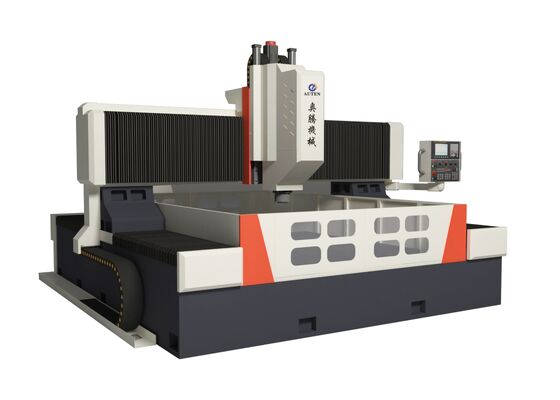

Máquina de perfuração de aço de 250 mm de espessura CNC de placa de metal de travagem 22/30KW Servo Spindle Potência do motor
Introdução ao produto:
A máquina de perfuração e fresagem CNC de tipo pórtico é projetada principalmente para a usinagem de chapas de tubos, flanges, rolamentos, trocadores de calor e outros componentes em setores como a petroquímica,energia nuclearO sistema permite a perfuração de alta velocidade utilizando brocas de carburo com arrefecimento interno ou brocas de torção de alta velocidade com arrefecimento externo.Esta máquina versátil realiza uma variedade de tarefasAlém disso, pode ser equipado com uma cabeça automática de ângulo reto opcional para permitir funções de perfuração lateral, perfuração e fresagem.
Configuração do produto:
| Modelo |
PHD1010 |
PHD2016 |
PHD2020 |
PHD3030 |
PHD4080 |
| Tamanho da peça |
LxW (mm) |
1000x1000 |
2000x1600 |
2000x2000 |
3000x3000 |
4000x8000 |
| Largura da ranhura em T da bancada de trabalho (mm) |
28 |
28 |
28 |
28 |
28 |
| Cabeça de potência de perfuração |
Qty. |
1 |
1 |
1 |
1 ou 2 |
1 ou 2 |
| Espinhas cónicas |
BT2 serviços de informação |
BT2 serviços de informação |
BT2 serviços de informação |
BT2 serviços de informação |
BT2 serviços de informação |
| Diâmetro máximo da perfuração (mm) |
Φ50 |
Φ60 |
Φ80 |
Φ90 |
Φ90 |
| Espessura máxima (mm) |
≤ 180 |
≤ 180 |
≤ 250 |
≤ 300 |
≤ 300 |
| Diâmetro do toque |
M3-M20 |
M3-M25 |
M3-M30 |
M3-M36 |
M3-M36 |
| Velocidade do fuso (r/min) |
30 ~ 3000 |
30 ~ 3000 |
30 ~ 3000 |
30 ~ 3000 |
30 ~ 3000 |
| Potência do motor do servo-fuso (kW) |
11 |
O que fazer? 15/8 |
22/30 |
22/30/37 |
22/30/37 |
| Movimento lateral da cabeça de propulsão (eixo X) |
Max.corrida horizontal (mm) |
1000 |
1600 |
2000 |
3000 |
4000 |
| Velocidade de movimento lateral (r/min) |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 6 |
| Potência do servomotor para movimento lateral (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
|
Movimento longitudinal do pórtico (eixo Y)
|
Duração máxima de alimentação (mm) |
1000 |
2000 |
2000 |
3000 |
8000 |
| Velocidade de movimento da alimentação (m/min) |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 6 |
| Potência do servomotor de alimentação (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6/5.5 |
| Movimento de alimentação vertical do carvalho (eixo Z) |
Max. curso (mm) |
400 |
400 |
800 |
1000 |
1400 |
| Velocidade de deslocamento (m/min) |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 4 |
| Potência do servomotor (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
| Precisão de posicionamento em três eixos |
X/Y/Z/A/B/C (mm) |
±0,02/1000 |
±0,02/1000 |
±0,015/1000 |
±0,015/1000 |
±0,015/1000 |
| Precisão de posicionamento repetido em três eixos |
X/Y/Z/A/B/C (mm) |
± 0,01/1000 |
± 0,01/1000 |
± 0,01/1000 |
± 0,01/1000 |
± 0,01/1000 |
| Sistema elétrico |
Sistema CNC |
SIEMENS/FAGOR/KND/GSK |
| Mudança de ferramentas |
Tipo de disco (opcional) |
24 posições de ferramentas |
| Tamanho global |
LxWxH (m) |
3.2x2.2x2.2 |
4.4x3.2x2.7 |
5.3x3.8x2.7 |
6.6x4.9x2.9 |
13x6.9x6.2 |
Características do produto
1A máquina de perfuração, fresagem e marcação de chapas e flanges consiste em vários componentes essenciais, incluindo o leito, o deslizamento longitudinal, o pórtico, o deslizamento transversal, a unidade de alimentação vertical,Fundição e moagem, mesa de trabalho, sistema de arrefecimento, sistema automático de remoção de chips, sistema automático de lubrificação, sistema pneumático, sistema elétrico e outros elementos críticos.
2. A cabeça de força de perfuração deslizante a servo da máquina de corte de chapas de aço CNC é capaz de realizar operações de perfuração, reaming, tapping, chamfering e fresagem de ranhuras.Pode funcionar em conjunto com outras unidades ou de forma independenteO fuso de perfuração está equipado com um fuso de alta precisão fabricado em Taiwan (com arrefecimento interno) com um buraco cônico BT50 e incorpora um mecanismo de abertura automática de mola de borboleta.Esta configuração facilita mudanças de ferramenta convenientes através do uso de uma haste de ligação e um sistema de soltura de ferramenta do cilindro hidráulico, permitindo a rápida intercâmbio entre brocas e fresadores.
3A estrutura da máquina de perfuração e marcação está equipada com guias lineares de alta precisão, garantindo um movimento suave e estável.Um servomotor AC impulsiona uma correia síncrona e conjuntos de parafusos de esferas de precisão, assegurando uma precisão excepcional.
4O quadro e o pórtico da máquina de pórtico de chapas metálicas são fabricados a partir de placas de aço fundidas ou soldadas de alta qualidade. Estes componentes são submetidos a um processo de recozimento a alta temperatura antes da usinagem,A partir de uma solução de potássio, com um teor de potássio superior a 0,25%, em pesoSubsequentemente, são usinadas com precisão para garantir uma precisão e estabilidade consistentes.
A máquina de corte de placas de pórtico CNC é uma solução industrial de alto desempenho, projetada de forma especializada para a usinagem precisa de componentes semelhantes a placas e elementos estruturais.Este equipamento destina-se especificamente ao processamento de peças de trabalho como flanges, discos, anéis e chapas planas, com a condição crítica de que a espessura destas peças de trabalho esteja dentro do intervalo de usinagem eficaz designado pela máquina.
Em instalações de fabrico de estruturas de aço, esta máquina de perfuração de chapas realiza operações de perfuração e fresagem precisas em chapas estruturais e componentes de ligação,fornecendo uma base sólida para a montagem estável de estruturas de açoNo sector da energia eólica, oferece processos críticos de usinagem de alta precisão para torres e flanges de turbinas eólicas que garantem que estes componentes possam suportar condições ambientais exigentes (por exemplo,Ventos fortesPara os projectos de construção de pontes, os equipamentos processam vigas e suportes de pontes,garantir a criação de ligações estáveis e resistentes, capazes de suportar cargas dinâmicas durante a vida útil prolongada da ponte.
