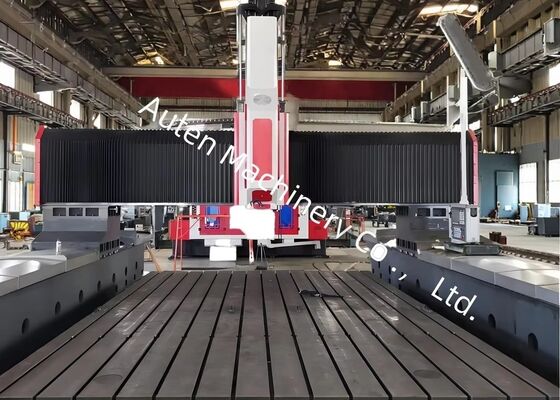

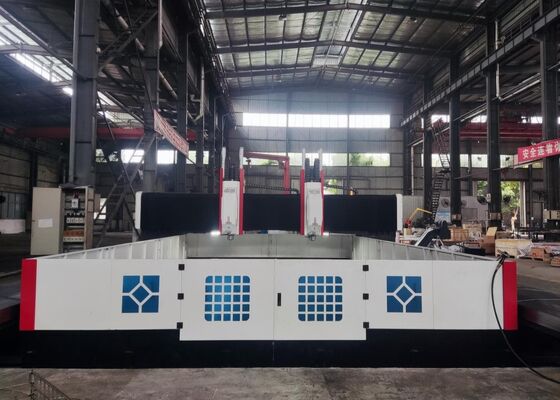

Modelo PHD4080 Máquina de Perfuração CNC para Chapas Metálicas de Flanges para Aplicações em Estruturas de Aço e Caldeiras
Introdução do Produto:
Esta máquina de perfuração tipo pórtico cnc é utilizada principalmente para processar chapas tubulares, flanges, rolamentos, permutadores de calor e outros produtos nos campos da petroquímica, energia nuclear, energia eólica, caldeiras, estruturas de aço, etc. Pode usar brocas de carboneto para perfuração de alta velocidade com refrigeração interna, ou usar brocas helicoidais de alta velocidade para perfuração com refrigeração externa. Possui funções como perfuração, chanfradura, rosqueamento, fresagem e mandrilamento. Também é equipada com uma cabeça angular automática (opcional) para perfuração lateral, rosqueamento e fresagem.
Configuração do produto:
| Modelo |
PHD4080 |
| Tamanho da peça |
CxL (mm) |
4000x8000 |
| Largura da ranhura em T da bancada (mm) |
28 |
| Cabeça de força de perfuração |
Qtd. |
1 ou 2 |
| Cone do fuso |
BT50 |
| Diâmetro máximo de perfuração (mm) |
Φ90 |
| Espessura máxima (mm) |
≤300 |
| Diâmetro de rosqueamento |
M3-M36 |
| Velocidade do fuso (r/min) |
30~3000 |
| Potência do motor do fuso servo (kW) |
22/30/37 |
| Movimento lateral da cabeça de força (eixo X) |
Curso horizontal máximo (mm) |
4000 |
| Velocidade de movimento lateral (r/min) |
0~6 |
| Potência do motor servo para movimento lateral (kW) |
3.6 |
| Movimento longitudinal do pórtico (eixo Y) |
Curso de avanço máximo (mm) |
8000 |
| Velocidade de avanço (m/min) |
0~6 |
| Potência do motor servo de avanço (kW) |
3.6/5.5 |
| Movimento de avanço vertical do carneiro (eixo Z) |
Curso máximo (mm) |
1400 |
| Velocidade de movimento (m/min) |
0~4 |
| Potência do motor servo (kW) |
3.6 |
| Precisão de posicionamento de três eixos |
X/Y/Z/A/B/C (mm) |
±0.015/1000 |
| Precisão de posicionamento repetido de três eixos |
X/Y/Z/A/B/C (mm) |
±0.01/1000 |
| Sistema elétrico |
Sistema CNC |
SIEMENS/ FAGOR/ KND/ GSK |
| Trocador de ferramentas |
Tipo disco (Opcional) |
24 posições de ferramentas |
| Tamanho total |
CxLxA (m) |
13x6.9x6.2 |
Características do produto
1. A máquina de perfuração de flanges consiste em base, deslizamento longitudinal, pórtico, deslizamento transversal, unidade de avanço vertical, cabeça de força de perfuração e fresagem, bancada, sistema de refrigeração, sistema automático de remoção de cavacos, sistema de lubrificação automática, sistema pneumático, sistema elétrico, etc.
2. A cabeça de força de perfuração deslizante servo da máquina de perfuração de chapas cnc tem a função de perfuração, alargamento, rosqueamento, chanfradura e ranhura de fresagem. Pode trabalhar em conjunto ou independentemente. O fuso de perfuração adota o fuso de precisão Taiwan (refrigeração interna), furo cônico do fuso BT50, com mecanismo de brochagem automático de mola borboleta, que pode ser equipado com broca ou fresa através da biela, ferramenta de afrouxamento do cilindro hidráulico, e é muito conveniente substituir a ferramenta.
3. O corpo da máquina de perfuração cnc de alta velocidade é equipado com guia linear de alta precisão, mobilidade de movimento. O servomotor AC é usado para acionar a correia síncrona e os pares de parafusos de esferas de precisão. Garanta alta precisão.
4. O corpo da máquina de perfuração cnc e o pórtico são feitos de fundição ou soldagem de chapa de aço de alta qualidade. Eles são recozidos em alta temperatura antes do processamento, recozidos novamente após o semi-acabamento para eliminar o estresse e, em seguida, acabados para garantir uma precisão estável.
5. Existem várias ranhuras em T horizontais na mesa de trabalho para fixação de fixação e placa. O dispositivo de fixação de mandril autocentrante de quatro garras opcional melhora muito a eficiência da produção de peças em lote.
6. Adote o sistema CNC Siemens alemão, o sistema CNC FAGOR espanhol ou o sistema KND chinês, as coordenadas de perfuração podem ser convertidas diretamente entre CAD e CAM, facilitando a programação, armazenamento, exibição e comunicação. A interface do usuário apresenta compensação de erros, alarmes automáticos e interação homem-computador. As localizações dos furos da peça podem ser inseridas via teclado, USB, rede ou gráficos CAD, gerando automaticamente programas de usinagem. Os recursos de visualização e inspeção de pré-perfuração garantem uma operação amigável.
7. É equipado com um localizador de borda fotoelétrico, que pode localizar fácil e rapidamente a posição da peça. Além disso, os magazines de ferramentas de disco de 24T opcionais ou magazines de ferramentas lineares melhoram significativamente a eficiência da usinagem.
8. É equipado com um transportador automático de cavacos e um dispositivo de lubrificação automática. O sistema de refrigeração é equipado com uma bomba de refrigeração interna de alta pressão e uma bomba de refrigeração externa de baixa pressão. Pode adotar refrigeração interna ou refrigeração externa.
A máquina de corte de chapas tipo pórtico CNC é uma solução industrial robusta, meticulosamente projetada para a usinagem precisa de componentes em forma de chapa e peças estruturais. Este equipamento é especificamente adaptado para lidar com peças como flanges, discos, anéis e chapas planas, com o requisito essencial de que a espessura desses materiais permaneça dentro da faixa de usinagem efetiva especificada pela máquina.
Em fábricas de fabricação de estruturas de aço, esta máquina de perfuração de chapas executa operações precisas de perfuração e fresagem em chapas estruturais e componentes de conexão, fornecendo uma base sólida para a montagem confiável de estruturas de aço. No setor de energia eólica, ela oferece usinagem de alta precisão para torres e flanges de turbinas eólicas—processos vitais que garantem que esses componentes possam suportar condições ambientais desafiadoras (por exemplo, ventos fortes, flutuações de temperatura). Para projetos de construção de pontes, o equipamento processa vigas e suportes de pontes, garantindo o desenvolvimento de conexões estáveis e duráveis, capazes de suportar cargas dinâmicas ao longo da vida útil da ponte.
