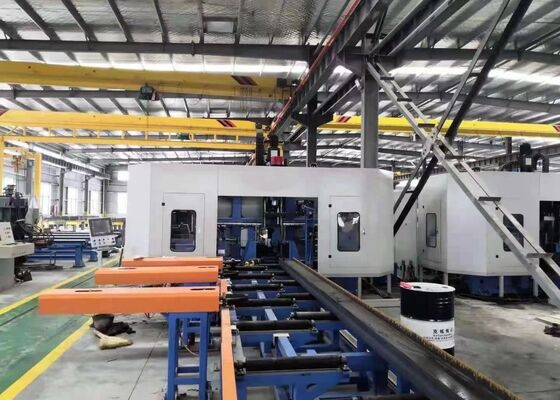

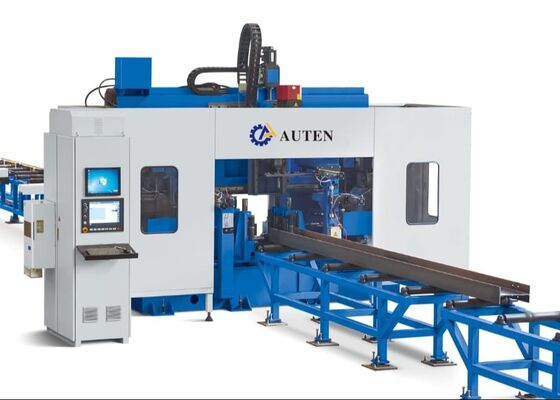

Modelo BHD1000/3 Máquina de corte 3D CNC de perfuração de feixe Linha de perfuração de 40 mm
Introdução ao produto:
A máquina de perfuração de feixe h cnc é utilizada principalmente para perfuração, toque, marcação e marcação de aço em forma de H, aço de canal, aço angular e outros aços.É amplamente utilizado em indústrias de estruturas de aço, como edifícios, garagens, torres e estruturas de rede.
1Equipamento de perfuração necessário e especial para a construção de estruturas de aço.
2• Forrar furos em três superfícies em vigas e canais H ao mesmo tempo, com alta precisão e alta eficiência.
3. 7 eixos CNC, completa automaticamente alimentação precisa e posicionamento.
4. Pode reconhecer desenhos de peças de trabalho AUTOCAD e DSTV e convertê-los em programas de usinagem.
Parâmetros do produto:
| Modelo |
BHD1000/3 |
| H Faixa de largura do feixe (mm) |
100~1000 |
| H Faixa de altura do feixe (mm) |
100 ~ 500 |
| Intervalo de largura do canal de aço (mm) |
100~1000 |
| Intervalo de altura do aço do canal (mm) |
100 ~ 250 |
| Espessura máxima da peça (mm) |
80 |
| Comprimento máximo da peça (m) |
12 ou 15 (opcional) |
| Qty do fuso de perfuração. |
Total de 3 fusos, um fusão na unidade superior, lado esquerdo e lado direito, respectivamente |
| Fundição de buracos de fuso |
BT2 serviços de informação |
| Diâmetro máximo da perfuração (mm) |
40 |
| Potência do motor do fuso (kW) |
A Bíblia, 15/11 |
| Velocidade do fuso (r/min) |
100 ~ 3000 |
| Velocidade de alimentação do fuso (m/min) |
0 ~ 10 |
| Velocidade de alimentação no eixo X (m/min) |
0 ~ 20 |
| Quantidade de carregador de ferramentas |
3 |
| Tipo e capacidade do carregador de ferramentas |
Tipo de linha, 3x4 (facultativo) |
| Unidade de marcação (opcional) |
Tipo de disco, 36 caracteres, tamanho de caracteres Φ10 mm |
| Sistema CNC |
Siemens alemã, Japão Panasonic, China INVT |
| Método de arrefecimento |
Refrigeração por pulverização, refrigeração interna + refrigeração externa |
| Tamanho global da máquina (m) |
Cerca de 33x5,5x3.5 |
| Potência total ((kW) |
Cerca de 60 |
| Os parâmetros acima podem ser ajustados e alterados de acordo com as exigências específicas do cliente. |
Características do produto:
1O mecanismo de alimentação da máquina de serração de feixes adota a fixação e alimentação do carrinho CNC com alta velocidade e precisão de posicionamento.
2. Três fusoes de alta velocidade BT40 são usadas para perfurar as três faces do feixe H. Adota broca de carburo, a velocidade de rotação do fuso pode ser de até 3000rpm.A eficiência de processamento é elevada e o efeito de perfuração é bomAs lascas ocorridas durante a perfuração serão transportadas pelo transportador de lascas tipo cadeia.
3O sistema de arrefecimento da linha de perfuração de feixe cnc adota o arrefecimento por neblina, que tem as funções de arrefecimento interno e de arrefecimento externo.Cada caixa de fuso de perfuração é equipada com o seu próprio bocal de refrigeração externo e conector de refrigeração internoA refrigeração interna e a refrigeração externa podem ser utilizadas separadamente ou simultaneamente.
4O sistema automático de troca de ferramentas (ATC) pode ser equipado de acordo com as exigências dos clientes, sem necessidade de substituir a ferramenta manualmente, economizando tempo e melhorando a eficiência do trabalho.
5A máquina de marcação de disco hidráulico pode ser equipada opcionalmente. O disco é posicionado via servomotor e pode marcar 36 caracteres diferentes rapidamente.
6. As funções automáticas de gravação e toque substituem a gravação manual tradicional. As ferramentas de gravação podem ser usadas para marcar as posições das placas para o próximo processo de soldagem em flanges e telas de feixe H,poupando tempo e esforço, melhorando a precisãoO toque também pode ser realizado em flanges e telas de feixe H, melhorando significativamente a eficiência da produção.
7. A fixação da peça de trabalho da máquina de perfuração de feixe CNC durante a alimentação e o processamento, o levantamento longitudinal da pinça e a fixação lateral do empurrão,A fixação e soltura da pinça são completadas pelo sistema hidráulico, que assegura a fiabilidade do equipamento durante o funcionamento.
8O sistema de controlo é constituído por um computador host e um PLC, com componentes-chave de marcas internacionais de renome.Dados de projeto estrutural gerados por sistemas AutoCAD ou TEKLA Structures de terceiros, tais como ficheiros DXF e DSTV, podem ser importados.
Durante as sessões de demonstração de amostras, a placa de feixe CNC de perfuração, marcação, and shearing machine effectively showcases its processing capabilities when working with standard H-beam samples (featuring different flange widths and web thicknesses) as well as channel steel samples of varying sizesAs amostras apresentadas nestas demonstrações destacam claramente a capacidade da máquina-ferramenta para conseguir um posicionamento preciso dos furos, linhas limpas,e padrões de marcação claros demonstrando plenamente a sua elevada precisão e fiabilidade em cenários práticos de aplicação.
A máquina CNC de perfuração, marcação e corte de feixe H de alta velocidade é utilizada principalmente em fábricas de fabricação de estruturas de aço e projetos de construção de pontes.Realiza um processamento de precisão em vigas H utilizadas em estruturas de apoio e estruturas de apoio, fornecendo uma base sólida para a montagem estável de construções de aço.que não só aumenta a resistência estrutural das pontes, mas também lhes permite suportar cargas a longo prazo de forma eficazCom a sua elevada eficiência operacional, a máquina oferece um apoio fiável a estes sectores de infra-estruturas vitais, garantindo o avanço contínuo dos projectos associados.
