Diâmetro de perfuração de 26 mm Máquina de perfuração de feixe CNC Marcação Linha de corte de cabelo BT50 Fusão de perfuração
Introdução ao produto:

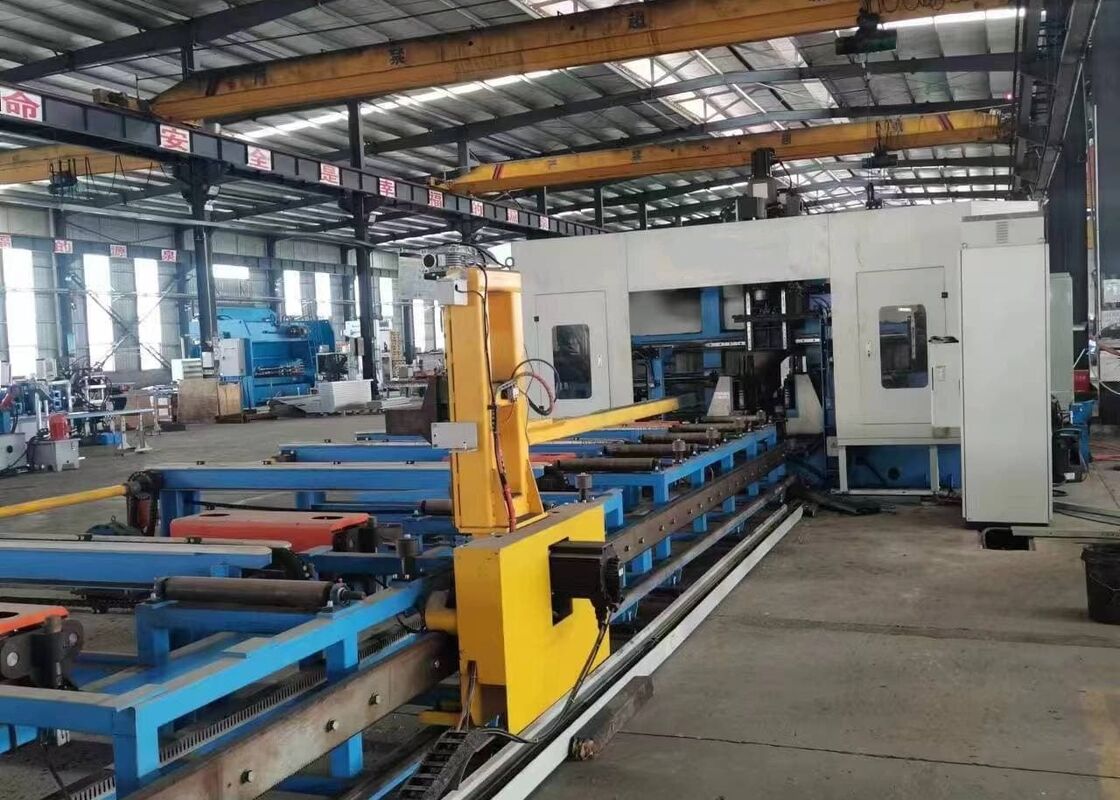

A máquina de perfuração CNC de feixe H é utilizada principalmente para operações de perfuração, toque, marcação e pontuação em aço em forma de H, aço de canal, aço de ângulo e outros materiais de aço.É amplamente utilizado na indústria das estruturas de aço, incluindo sectores como a construção, as garagens, as torres e as estruturas de rede.
1Equipamento de perfuração essencial e especializado para a indústria da construção de estruturas de aço.
2- Capaz de perfurar simultaneamente furos em três superfícies de vigas e canais H, com uma precisão excepcional e uma elevada eficiência.
3Equipado com 7 eixos CNC, permitindo alimentação e posicionamento automáticos e precisos.
4. Capaz de reconhecer desenhos de peças de trabalho AUTOCAD e DSTV, convertendo-os em programas de usinagem.
Parâmetros do produto:
| Modelo |
BHD1000/3 |
| H Faixa de largura do feixe (mm) |
100~1000 |
| H Faixa de altura do feixe (mm) |
100 ~ 500 |
| Intervalo de largura do canal de aço (mm) |
100~1000 |
| Intervalo de altura do aço do canal (mm) |
100 ~ 250 |
| Espessura máxima da peça (mm) |
80 |
| Comprimento máximo da peça (m) |
12 ou 15 (opcional) |
| Qty do fuso de perfuração. |
Total de 3 fusos, um fusão na unidade superior, lado esquerdo e lado direito, respectivamente |
| Fundição de buracos de fuso |
BT2 serviços de informação |
| Diâmetro máximo da perfuração (mm) |
40 |
| Potência do motor do fuso (kW) |
A Bíblia, 15/11 |
| Velocidade do fuso (r/min) |
100 ~ 3000 |
| Velocidade de alimentação do fuso (m/min) |
0 ~ 10 |
| Velocidade de alimentação no eixo X (m/min) |
0 ~ 20 |
| Quantidade de carregador de ferramentas |
3 |
| Tipo e capacidade do carregador de ferramentas |
Tipo de linha, 3x4 (facultativo) |
| Unidade de marcação (opcional) |
Tipo de disco, 36 caracteres, tamanho de caracteres Φ10 mm |
| Sistema CNC |
Siemens alemã, Japão Panasonic, China INVT |
| Método de arrefecimento |
Refrigeração por pulverização, refrigeração interna + refrigeração externa |
| Tamanho global da máquina (m) |
Cerca de 33x5,5x3.5 |
| Potência total ((kW) |
Cerca de 60 |
| Os parâmetros acima podem ser ajustados e alterados de acordo com as exigências específicas do cliente. |
Características do produto:
1O mecanismo de alimentação da serradura de vigas utiliza a fixação e alimentação do carrinho controlada por CNC, garantindo uma operação de alta velocidade e uma precisão de posicionamento precisa.
2. Três fendões de alta velocidade BT40 são utilizados para perfurar as três faces do feixe H. Equipados com brocas de carburo, os fendões podem atingir velocidades de rotação de até 3000 rpm.Este projeto proporciona uma elevada eficiência de processamento e excelentes resultados de perfuraçãoAs copas geradas durante o processo de perfuração são efetivamente removidas pelo transportador de copas de tipo cadeia.
3A linha de perfuração de feixe CNC dispõe de um sistema de arrefecimento por neblina, que proporciona capacidades de arrefecimento internas e externas.Cada unidade de fuso de perfuração é equipada com um bico de refrigeração externo e um conector de refrigeração interno, que podem ser selecionados com base nos requisitos específicos de perfuração.
4O sistema automático de troca de ferramentas (ATC) pode ser instalado de acordo com os requisitos do cliente, eliminando a necessidade de mudanças manuais de ferramentas.Isto aumenta a eficiência do tempo e melhora significativamente a produtividade global.
5A máquina de perfuração de vigas pode opcionalmente ser equipada com um sistema de marcação de disco hidráulico.O disco é posicionado com precisão por um servomotor e é capaz de marcar 36 caracteres diferentes rápida e eficientemente.
6As funções automáticas de gravação e toque substituem os métodos tradicionais de gravação manual.Ferramentas de escrita são utilizadas para marcar as posições para o processo de soldagem subsequente nas flanges e telas do feixe HAlém disso, pode ser efectuado toque nas flanges e telas do feixe H, aumentando significativamente a eficiência da produção.
7A fixação da peça de trabalho durante a alimentação e o processamento na máquina de perfuração de vigas CNC é gerida por um sistema hidráulico que controla o levantamento longitudinal da pinça, a fixação lateral,e a fixação e soltura da pinçaEsta operação hidráulica garante a fiabilidade e estabilidade do equipamento durante o seu funcionamento.
8O sistema de controlo é composto por um computador central e um PLC, incorporando componentes-chave de marcas internacionais conhecidas.permitindo aos operadores editar facilmente uma variedade de programasOs dados de projeto estrutural gerados por sistemas de terceiros, tais como AutoCAD ou TEKLA Structures, incluindo ficheiros DXF e DSTV, podem ser importados sem problemas.
Durante as sessões de demonstração de amostras, a placa de feixe CNC de perfuração, marcação, and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples (featuring varying flange widths and web thicknesses) as well as channel steel samples of different sizesAs amostras apresentadas nestas demonstrações ilustram claramente a capacidade da máquina de conseguir um posicionamento preciso dos furos, fios limpos,e padrões de marcação distintos, destacando plenamente a sua precisão e fiabilidade nas aplicações do mundo real..
A máquina de perfuração, marcação e corte de feixe H CNC de alta velocidade é empregada principalmente em instalações de fabricação de estruturas de aço e projetos de construção de pontes.Realiza um processamento preciso de vigas H utilizadas em estruturas de apoio, fornecendo uma base sólida para a montagem estável de estruturas de aço.Melhorar a integridade estrutural das pontes e permitir-lhes suportar cargas de longa duração de forma eficazCom a sua eficiência operacional excepcional, a máquina oferece um apoio confiável a estes sectores de infra-estruturas críticas, garantindo a progressão harmoniosa dos projectos relacionados.
