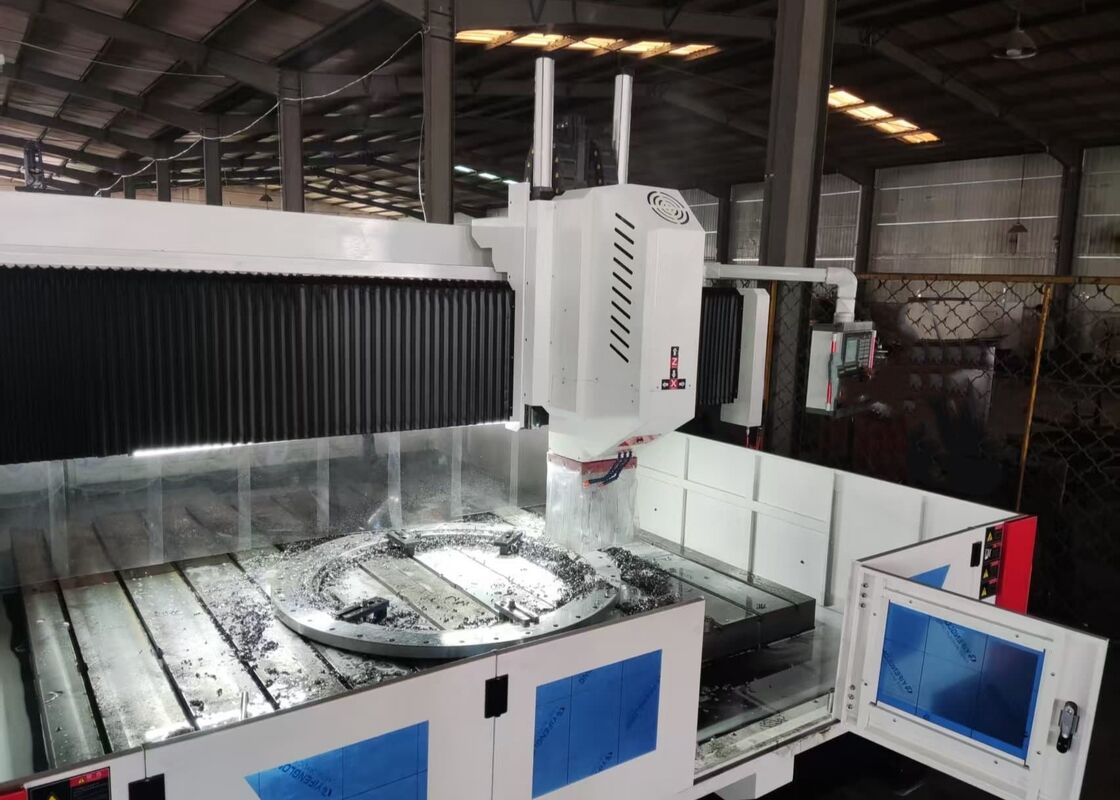

BT50 Máquina automática de perfuração de flange de chapa CNC com comando PLC
Introdução ao produto:
Esta máquina de perfuração de pórtico CNC é usada principalmente para processar folhas de tubos, flanges, rolamentos, trocadores de calor e outros componentes em indústrias como petroquímica, energia nuclear,Energia eólicaÉ capaz de perfuração de alta velocidade com brocas de carburo com resfriamento interno ou usando brocas de torção de alta velocidade com resfriamento externo.A máquina suporta uma série de funçõesAlém disso, pode ser equipado com uma cabeça automática de ângulo reto opcional para operações de perfuração lateral, perfuração e fresagem.
Configuração do produto:
| Modelo |
PHD4080 |
| Tamanho da peça |
LxW (mm) |
4000x8000 |
| Largura da ranhura em T da bancada de trabalho (mm) |
28 |
| Cabeça de potência de perfuração |
Qty. |
1 ou 2 |
| Espinhas cónicas |
BT2 serviços de informação |
| Diâmetro máximo da perfuração (mm) |
Φ90 |
| Espessura máxima (mm) |
≤ 300 |
| Diâmetro do toque |
M3-M36 |
| Velocidade do fuso (r/min) |
30 ~ 3000 |
| Potência do motor do servo-fuso (kW) |
22/30/37 |
| Movimento lateral da cabeça de propulsão (eixo X) |
Corrente horizontal máxima (mm) |
4000 |
| Velocidade de movimento lateral (r/min) |
0 ~ 6 |
| Potência do servomotor para movimento lateral (kW) |
3.6 |
| Movimento longitudinal do pórtico (eixo Y) |
Duração máxima de alimentação (mm) |
8000 |
| Velocidade de movimento da alimentação (m/min) |
0 ~ 6 |
| Potência do servomotor de alimentação (kW) |
3.6/5.5 |
| Movimento de alimentação vertical do carvalho (eixo Z) |
Max. curso (mm) |
1400 |
| Velocidade de deslocamento (m/min) |
0 ~ 4 |
| Potência do servomotor (kW) |
3.6 |
| Precisão de posicionamento em três eixos |
X/Y/Z/A/B/C (mm) |
±0,015/1000 |
| Precisão de posicionamento repetido em três eixos |
X/Y/Z/A/B/C (mm) |
± 0,01/1000 |
| Sistema elétrico |
Sistema CNC |
SIEMENS/FAGOR/KND/GSK |
| Mudança de ferramentas |
Tipo de disco (opcional) |
24 posições de ferramentas |
| Tamanho global |
LxWxH (m) |
13x6.9x6.2 |
Características do produto
1A máquina de perfuração de flanges é constituída por um leito, um slide longitudinal, um pórtico, um slide transversal, uma unidade de alimentação vertical, uma cabeça de perfuração e de fresagem, uma bancada de trabalho, um sistema de arrefecimento,Sistema automático de remoção de fichas, sistema automático de lubrificação, sistema pneumático, sistema elétrico e outros componentes-chave.
2A máquina de perfuração de chapas CNC possui uma cabeça de força de perfuração servo-deslizante que é capaz de perfuração, reaming, tapping, chamfering e moagem de sulco.Estas funções podem funcionar simultaneamente ou de forma independenteO fuso de perfuração é um fuso de precisão fabricado em Taiwan (refrigeração interna) com um conífero BT50, e incorpora um mecanismo de abertura automática de mola de borboleta.A máquina pode ser equipada com brocas ou cortadores de fresagem através de uma haste de ligação e lançamento de ferramentas do cilindro hidráulico, tornando a substituição de ferramentas altamente eficiente e conveniente.
3A máquina de perfuração CNC de alta velocidade está equipada com guias lineares de alta precisão, garantindo um movimento suave.Garantir uma precisão excepcional.
4O corpo e o pórtico da máquina de perfuração CNC são construídos a partir de materiais fundidos ou chapas de aço soldadas de alta qualidade.A partir de uma solução de potássio,, garantindo um desempenho estável e preciso durante todo o processo de usinagem.
5A máquina de perfuração de chapas é equipada com várias ranhuras horizontais em T na mesa de trabalho, que permitem a fixação segura de acessórios e chapas.Um dispositivo de fixação automática de quatro mandíbulas aumenta significativamente a eficiência de produção para o processamento em lote.
6A máquina utiliza um sistema CNC alemão Siemens, um sistema CNC FAGOR espanhol ou um sistema KND chinês.,armazenamento, exibição e comunicação. A interface do usuário inclui compensação de erros, alarmes automáticos e recursos de interação homem-computador.USBAs funções de pré-perfuração e inspecção garantem ainda mais a facilidade de operação.
7A máquina está equipada com um sensor de borda fotoelétrico, que permite um posicionamento rápido e preciso da peça.revistas de disco de ferramentas 24 opcionais ou revistas de ferramentas lineares aumentam muito a eficiência de usinagem.
8A máquina está equipada com um transportador automático e um sistema de lubrificação automático.O sistema de arrefecimento é constituído por uma bomba de arrefecimento interna de alta pressão e uma bomba de arrefecimento externa de baixa pressão., oferecendo a flexibilidade de utilizar o arrefecimento interno ou externo.
A máquina de corte de placas de pórtico CNC é uma solução industrial durável, projetada de forma especializada para o processamento preciso de componentes semelhantes a placas e elementos estruturais.Este equipamento é especificamente otimizado para manusear peças de trabalho como flanges, discos, anéis e chapas planas, com a condição de que a espessura do material esteja dentro do intervalo de usinagem eficaz definido pela máquina.
Em instalações de fabrico de estruturas de aço, esta máquina de perfuração de chapas realiza operações de perfuração e fresagem precisas em chapas estruturais e componentes de ligação,fornecendo uma base fiável para a montagem robusta de estruturas de açoNo sector da energia eólica, it offers high-precision machining for wind turbine towers and flanges—critical processes that ensure these components can endure harsh environmental conditions (such as high winds and temperature variations)Para os projectos de construção de pontes, os equipamentos processam vigas e suportes de pontes,Assegurar a criação de ligações estáveis e duráveis capazes de suportar cargas dinâmicas durante a vida útil prolongada da ponte.
