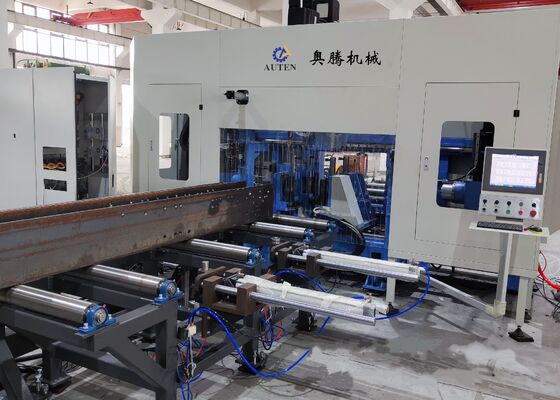

Nova linha de produção CNC de corte de perfuração de feixe para estrutura de feixe H de aço
Introdução ao produto:
A máquina de perfuração CNC de feixe H é projetada principalmente para perfuração, toque, marcação e marcação de aço em forma de H, aço de canal, aço de ângulo e outros materiais metálicos.É amplamente utilizado na indústria de estruturas de aço, incluindo aplicações em edifícios, garagens, torres e estruturas de rede.
1Uma solução de perfuração essencial e especializada para a construção de estruturas de aço.
2Capaz de perfurar simultaneamente furos em três superfícies de vigas e canais H, oferecendo alta precisão e eficiência.
3Equipado com 7 eixos CNC para alimentação e posicionamento totalmente automatizados e precisos.
4Compatível com desenhos de peças de trabalho AUTOCAD e DSTV, convertendo-os perfeitamente em programas de usinagem.
Parâmetros do produto:
| Modelo |
BHD1000/3 |
| H Faixa de largura do feixe (mm) |
100~1000 |
| H Faixa de altura do feixe (mm) |
100 ~ 500 |
| Intervalo de largura do canal de aço (mm) |
100~1000 |
| Intervalo de altura do aço do canal (mm) |
100 ~ 250 |
| Espessura máxima da peça (mm) |
80 |
| Comprimento máximo da peça (m) |
12 ou 15 (opcional) |
| Qty do fuso de perfuração. |
Total de 3 fusos, um fusão na unidade superior, lado esquerdo e lado direito, respectivamente |
| Fundição de buracos de fuso |
BT2 serviços de informação |
| Diâmetro máximo da perfuração (mm) |
40 |
| Potência do motor do fuso (kW) |
A Bíblia, 15/11 |
| Velocidade do fuso (r/min) |
100 ~ 3000 |
| Velocidade de alimentação do fuso (m/min) |
0 ~ 10 |
| Velocidade de alimentação no eixo X (m/min) |
0 ~ 20 |
| Quantidade de carregador de ferramentas |
3 |
| Tipo e capacidade do carregador de ferramentas |
Tipo de linha, 3x4 (facultativo) |
| Unidade de marcação (opcional) |
Tipo de disco, 36 caracteres, tamanho de caracteres Φ10 mm |
| Sistema CNC |
Alemão, Japão, China |
| Método de arrefecimento |
Refrigeração por pulverização, refrigeração interna + refrigeração externa |
| Tamanho global da máquina (m) |
Cerca de 33x5,5x3.5 |
| Potência total ((kW) |
Cerca de 60 |
| Os parâmetros acima podem ser ajustados e alterados de acordo com as exigências específicas do cliente. |
Características do produto:

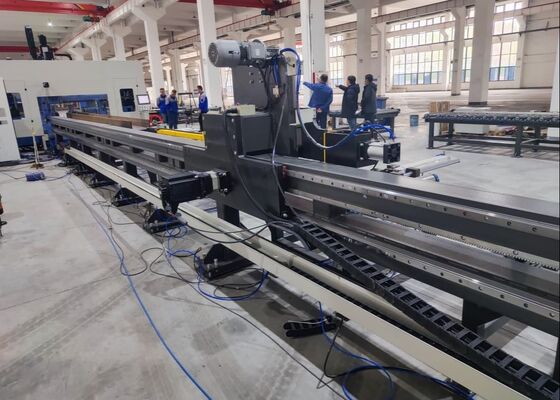

1O mecanismo de alimentação da máquina de serração de feixes utiliza um sistema de fixação e alimentação de carrinho controlado por CNC, garantindo uma operação de alta velocidade e precisão de posicionamento.
2Três fendões de alta velocidade BT40 são utilizados para perfurar as três faces do feixe H. Com brocas de carburo, os fendões podem atingir velocidades de rotação de até 3000 RPM.Esta configuração garante uma elevada eficiência de processamento e um excelente desempenho de perfuraçãoAs copas produzidas durante a perfuração são efetivamente removidas pelo transportador de copas tipo cadeia.
3O sistema de refrigeração da linha de perfuração de feixe CNC utiliza a tecnologia de refrigeração por neblina, oferecendo capacidades de refrigeração internas e externas.Cada unidade de fuso de perfuração é equipada com um bico de refrigeração externo individual e um conector de refrigeração internoA refrigeração interna e externa podem ser utilizadas independentemente ou simultaneamente, conforme necessário.
4O sistema automático de troca de ferramentas (ATC) pode ser instalado com base nas especificações do cliente, eliminando a necessidade de substituição manual de ferramentas.Esta característica reduz significativamente o tempo de inatividade e aumenta a eficiência operacional.
5A máquina de perfuração de vigas pode opcionalmente ser equipada com um sistema de marcação de disco hidráulico.
6As funções automáticas de gravação e toque substituem o processo tradicional de gravação manual.Ferramentas de escrever são utilizadas para marcar as posições das placas para a soldagem subsequente em flanges e telas de feixe HAs operações de toque também podem ser realizadas em flanges e telas de feixe H, aumentando significativamente a eficiência da produção.
7. O aperto da peça de trabalho durante a alimentação e o processamento na máquina de perfuração de vigas CNC, incluindo o levantamento longitudinal, o aperto lateral e a fixação e soltura das pinças,é totalmente automatizada pelo sistema hidráulicoIsto garante uma operação fiável do equipamento durante todo o processo.
8O sistema de controlo é constituído por um computador central e um PLC, com componentes-chave provenientes de marcas globais de renome.permitindo aos operadores editar facilmente uma variedade de programasOs dados de projeto estrutural, tais como ficheiros DXF e DSTV gerados por sistemas AutoCAD ou TEKLA Structures de terceiros, podem ser importados sem problemas.
Durante as sessões de demonstração de amostras, a placa de feixe CNC de perfuração, marcação, and shearing machine effectively demonstrates its processing capabilities with standard H-beam samples (featuring varying flange widths and web thicknesses) as well as channel steel samples of different sizesAs amostras apresentadas nestas demonstrações ilustram claramente a capacidade da máquina-ferramenta para fornecer posicionamento preciso dos furos, roscas limpas,e padrões de marcação distintos, demonstrando a sua elevada precisão e fiabilidade em cenários de aplicação reais..
A máquina de perfuração, marcação e corte de feixe H CNC de alta velocidade é empregada principalmente em fábricas de fabricação de estruturas de aço e projetos de construção de pontes.Executa um processamento preciso de vigas H utilizadas em estruturas e sistemas de suporte, proporcionando uma base sólida para a montagem estável de estruturas de aço.Melhorando assim a integridade estrutural das pontes e garantindo que elas possam efetivamente suportar cargas a longo prazoCom a sua elevada eficiência operacional, a máquina oferece um apoio fiável a estes sectores críticos de infra-estruturas, facilitando o bom andamento dos projectos relacionados.
