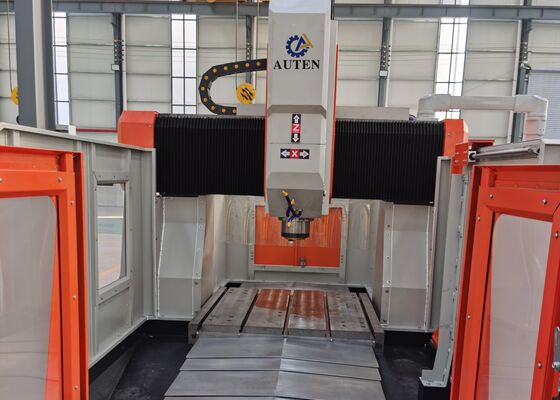

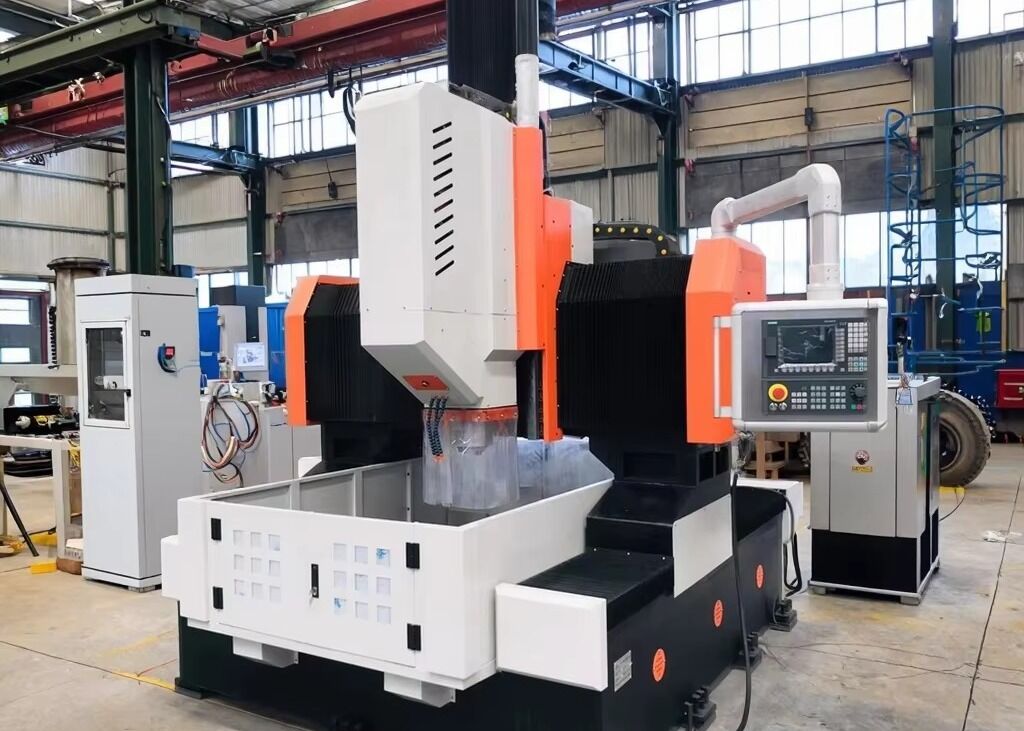

Máquina de Perfuração de Chapa Metálica CNC com Trocador Automático de Ferramentas para Flanges, Diâmetro de Perfuração de 80mm
Aplicação:
A máquina de perfuração e fresagem tipo pórtico CNC para chapas de aço é utilizada principalmente no processamento de chapas tubulares, flanges, rolamentos, trocadores de calor e outros componentes em indústrias como petroquímica, energia nuclear, energia eólica, caldeiras e estruturas de aço. É capaz de perfuração em alta velocidade usando brocas de metal duro com refrigeração interna ou brocas helicoidais de alta velocidade com refrigeração externa. A máquina suporta uma variedade de funções, incluindo perfuração, chanfragem, rosqueamento, fresagem e mandrilamento. Além disso, pode ser equipada com uma cabeça angular opcional para realizar operações de perfuração lateral, rosqueamento e fresagem.
Especificações:
| Modelo |
PHD2020 |
| Tamanho da peça |
CxL (mm) |
2000x2000 |
| Largura da ranhura em T da bancada (mm) |
28 |
| Cabeça de força de perfuração |
Qtd. |
1 |
| Cone do fuso |
BT50 |
| Diâmetro máximo de perfuração (mm) |
Φ80 |
| Espessura máxima (mm) |
≤250 |
| Diâmetro de rosqueamento |
M3-M30 |
| Velocidade do fuso (r/min) |
30~3000 |
| Potência do motor do fuso servo (kW) |
22/30 |
| Movimento lateral da cabeça de força (eixo X) |
Curso horizontal máximo (mm) |
2000 |
| Velocidade de movimento lateral (r/min) |
0~8 |
| Potência do motor servo para movimento lateral (kW) |
2.4 |
| Movimento longitudinal do pórtico (eixo Y) |
Curso de avanço máximo (mm) |
2000 |
| Velocidade de avanço (m/min) |
0~8 |
| Potência do motor servo de avanço (kW) |
2.4 |
| Movimento de avanço vertical do carneiro (eixo Z) |
Curso máximo (mm) |
800 |
| Velocidade de movimento (m/min) |
0~8 |
| Potência do motor servo (kW) |
2.4 |
| Precisão de posicionamento de três eixos |
X/Y/Z/A/B/C (mm) |
±0.015/1000 |
| Precisão de posicionamento repetido de três eixos |
X/Y/Z/A/B/C (mm) |
±0.01/1000 |
| Sistema elétrico |
Sistema CNC |
SIEMENS/ FAGOR/ KND/ GSK |
| Trocador de ferramentas |
Tipo disco (Opcional) |
24 posições de ferramentas |
| Tamanho total |
CxLxA (m) |
5.3x3.8x2.7 |
Características do produto
1. A máquina de perfuração, fresagem e marcação de chapas e flanges consiste em vários componentes-chave, incluindo uma base, um deslizador longitudinal, um pórtico, um deslizador transversal, uma unidade de avanço vertical, um fuso de perfuração e fresagem, uma mesa de trabalho, um sistema de refrigeração, um sistema automático de remoção de cavacos, um sistema de lubrificação automático, um sistema pneumático, um sistema elétrico e outras peças essenciais.
2. A cabeça de força de perfuração deslizante servo-acionada da máquina de corte de chapas de aço CNC é capaz de realizar operações de perfuração, alargamento, rosqueamento, chanfragem e fresagem de ranhuras. Pode funcionar em conjunto com outras unidades ou de forma independente. O fuso de perfuração é equipado com um fuso de precisão fabricado em Taiwan (refrigeração interna) com um furo cônico BT50 e é integrado com um mecanismo de brochagem automático de mola borboleta. Esta configuração facilita a substituição fácil da ferramenta por meio de uma biela e um sistema de afrouxamento da ferramenta do cilindro hidráulico, permitindo mudanças rápidas entre brocas ou fresas.
3. A estrutura da máquina de perfuração e marcação é equipada com guias lineares de alta precisão, garantindo um movimento perfeito. Um servomotor CA aciona uma correia síncrona e conjuntos de fuso de esferas de precisão, garantindo precisão excepcional.
4. A estrutura e o pórtico da máquina de pórtico de chapa metálica são fabricados a partir de fundidos ou chapas de aço de alta qualidade soldadas. Esses componentes passam por recozimento em alta temperatura antes da usinagem, seguido por um segundo processo de recozimento após o semiacabamento para aliviar as tensões internas. Em seguida, são usinados com precisão para garantir precisão e estabilidade consistentes.
A máquina de corte de chapas tipo pórtico CNC é uma solução industrial de alto desempenho, cuidadosamente projetada para o processamento preciso de componentes em forma de chapa e elementos estruturais. Este equipamento é especificamente configurado para lidar com peças como flanges, discos, anéis e chapas planas, com a condição principal de que a espessura dessas peças permaneça dentro da capacidade de usinagem efetiva designada da máquina.
Em oficinas de fabricação de estruturas de aço, esta máquina de perfuração de chapas realiza operações precisas de perfuração e fresagem em chapas estruturais e componentes de conexão, fornecendo uma base confiável para a montagem estável de estruturas de aço. No setor de energia eólica, oferece usinagem de alta precisão para torres e flanges de turbinas eólicas—um processo essencial que garante que esses componentes possam suportar condições ambientais desafiadoras (por exemplo, ventos fortes, flutuações de temperatura). Para projetos de construção de pontes, o equipamento processa vigas e suportes de pontes, garantindo a criação de conexões estáveis e duráveis, capazes de suportar cargas dinâmicas ao longo da vida útil prolongada da ponte.
